泰科TE 8-2287906-0 线对板信号连接器 高频性能 现货

泰科8-2287906-0是一款50Ω阻抗的单芯线对板射频连接器，采用通孔焊接方式垂直固定于印刷电路板边缘。其核心为直径0.51mm的镀金插针端子，支持最高1A电流及0-6GHz宽频信号传输，适用于通讯类信号电路。该连接器由咖喱色玻纤增强尼龙(PA GF)壳体构成，具有前端安装面板结构，外部端子镀锡处理。可在-40°C至105°C宽温环境下稳定工作，符合UL 94V-1/V-2阻燃标准及SAE/USCAR-17行业规范，尺寸为24.5mm×7.5mm×5mm。

一、8-2287906-0中文手册

分类	详情

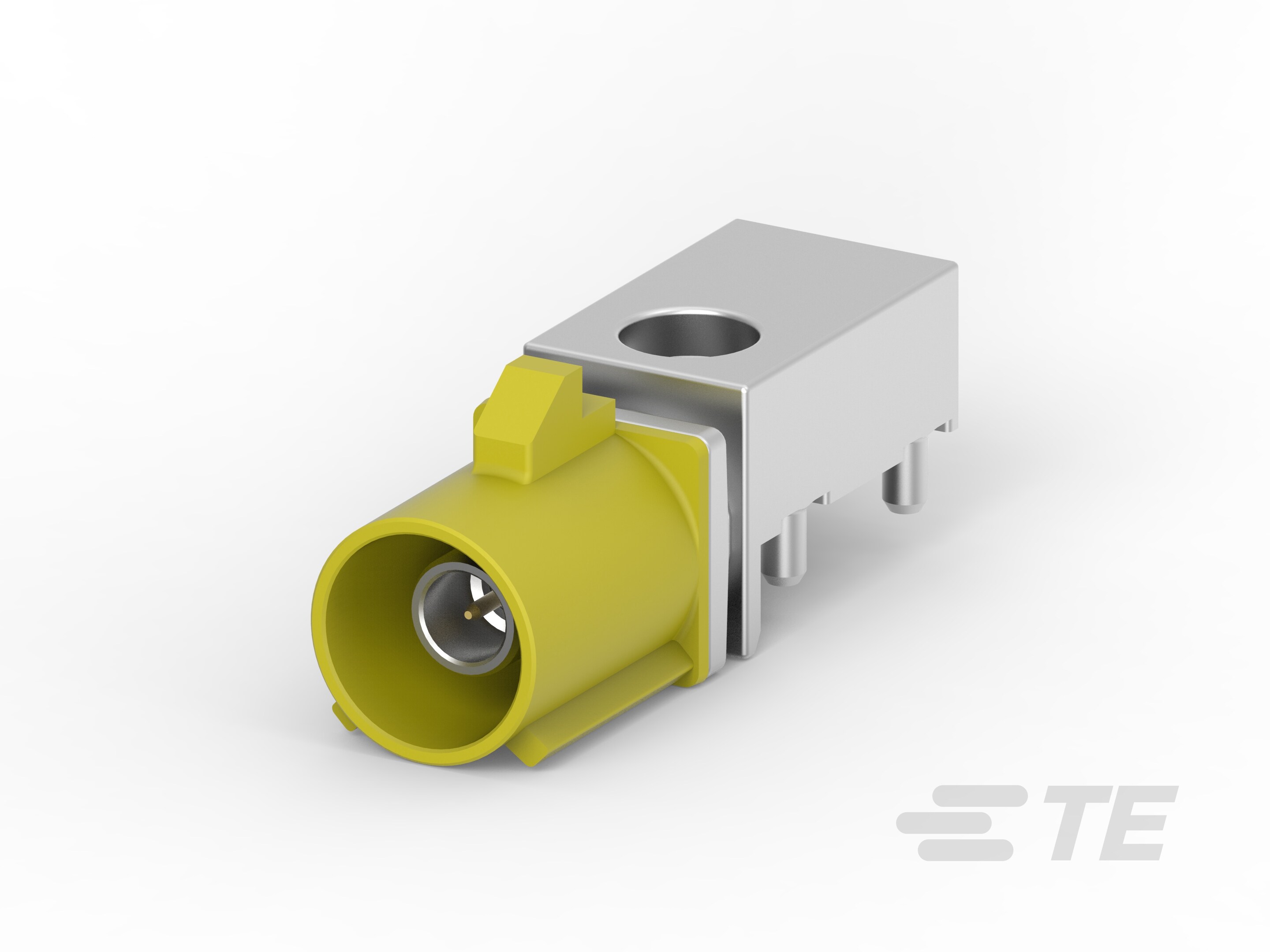

产品图
产品型号	8-2287906-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	K
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	咖喱色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	8-2287906-0现货
原厂手册	8-2287906-0数据手册.PDF

二、8-2287906-0配套型号

三、8-2287906-0适用领域

泰科8-2287906-0连接器作为高精度板对线信号传输解决方案，其结构设计与性能指标适配以下专业领域：

1. 高频电子设备与通信系统

50Ω阻抗特性与0-6000MHz工作频率范围支持射频信号稳定传输，金（Au）镀层中心接触件确保高频场景下的低损耗连接，适用于基站设备、路由器及测试仪器的内部板级信号传输。

2. 汽车电子控制系统

键控代码K与精确插针对接机制（插针直径0.51mm）防止车载ECU、传感器接口的误插风险。SAE/USCAR-17兼容性满足汽车电子标准，-40℃至105℃宽温域适应引擎舱等严苛环境。

3. 工业自动化设备

PA GF材质壳体（UL 94V-1/V-2阻燃等级）耐受机械振动与高温环境，通孔焊接端接配合PCB边缘安装设计，保障PLC控制柜、电机驱动单元等设备的长期电路连接稳定性。

4. 医疗诊断仪器

咖喱色外壳实现设备内部快速识别，金触点抗氧化特性维持微弱生物电信号的传输完整性，适用于监护仪、体外诊断设备的内部线缆与PCB模块互连。

5. 航空航天与国防电子

锡（Sn）镀层焊尾提供抗腐蚀性板端固定，221℉峰值耐温能力适配机载设备、导航系统的紧凑型电路布局，确保极端温度条件下的信号零中断。

该连接器通过高频性能优化、宽温域适应性及工业级防护设计，在精密电子领域实现信号完整性与机械可靠性的平衡，键控代码系统进一步强化关键系统的防误操作能力。

四、8-2287906-0常见问题与解决方案

泰科8-2287906-0是一款线到板的单针连接器，用于印刷电路板（PCB）边缘安装，主体材料为玻璃纤维增强尼龙（PA GF），端子接触部镀金，外部端子镀锡，工作温度范围为-40°C至105°C。以下基于产品特性和常见应用场景，总结该连接器的典型问题及针对性解决方案。内容按照您提供的模板样式生成，每个问题点独立列出，包含具体问题和可行方案。

1. 安装松动或脱落

问题： PCB焊尾固定方式依赖于焊接质量，在振动或机械外力环境中易发生松动，导致连接断开或信号中断。

方案： 确保焊接参数符合标准（如焊料量和温度），增加PCB支撑结构分散应力，或使用绑带辅助固定电缆，避免焊点承受过大拉力。

2. 端子接触不良

问题： 插针端子镀金层易因使用不当（如压接高度超出公差±0.5mm）或氧化导致接触电阻增大，影响信号传输稳定性（尤其在高频达6000MHz应用）。

方案： 严格按压接高度公差操作，使用专用清洁工具去除端子氧化层（如非磨蚀清洁剂），必要时更换端子以确保低电阻接触。

3. 外壳变形或老化

问题： 尼龙基材（PA GF）在接近上限温度105°C或腐蚀性环境（如强酸/碱）中易软化变形或产生裂纹，降低结构强度。

方案： 避免持续暴露于高温环境或腐蚀性液体，在临界温度场景改用金属外壳型号作为备选，并定期检查外壳完整性。

4. 键控错位或对接偏差

问题： 键控代码K未与公端完全匹配或PCB安装时未精准对准，引发连接器插拔困难或信号不稳定。

方案： 安装前核对键控代码和端子排列顺序，使用PCB边缘对准工具辅助定位，确保插接过程顺畅无偏差。

5. 信号性能衰减

问题： 高频工作（最高6000MHz）下，端子接触不良或阻抗不匹配（标称50Ω）可能导致信号损失或失真。

方案： 优化端子清洁和维护流程，确保高频环境中焊点和连接点符合阻抗要求，必要时使用屏蔽附件减少干扰。
