TE泰科2-2287906-7单针线到板高频信号连接器现货
泰科2-2287906-7是一款单孔、板装式线对板射频连接器，专为信号传输设计。其核心采用50Ω阻抗匹配的金镀层中心端子，支持最高6GHz工作频率，适用于高频信号场景。主体采用阻燃PA GF材料（符合UL 94V-1/V-2标准），具备-40°C至105°C宽温工作能力。通过通孔焊接实现PCB边缘安装，金锡复合电镀保障接触可靠性，同时满足SAE/USCAR-17汽车电子标准。紧凑型设计（24.5mm×7.5mm×5mm）及蓝灰色壳体适配工业级应用环境。
一、2-2287906-7中文手册
| 分类 | 详情 |
|---|---|

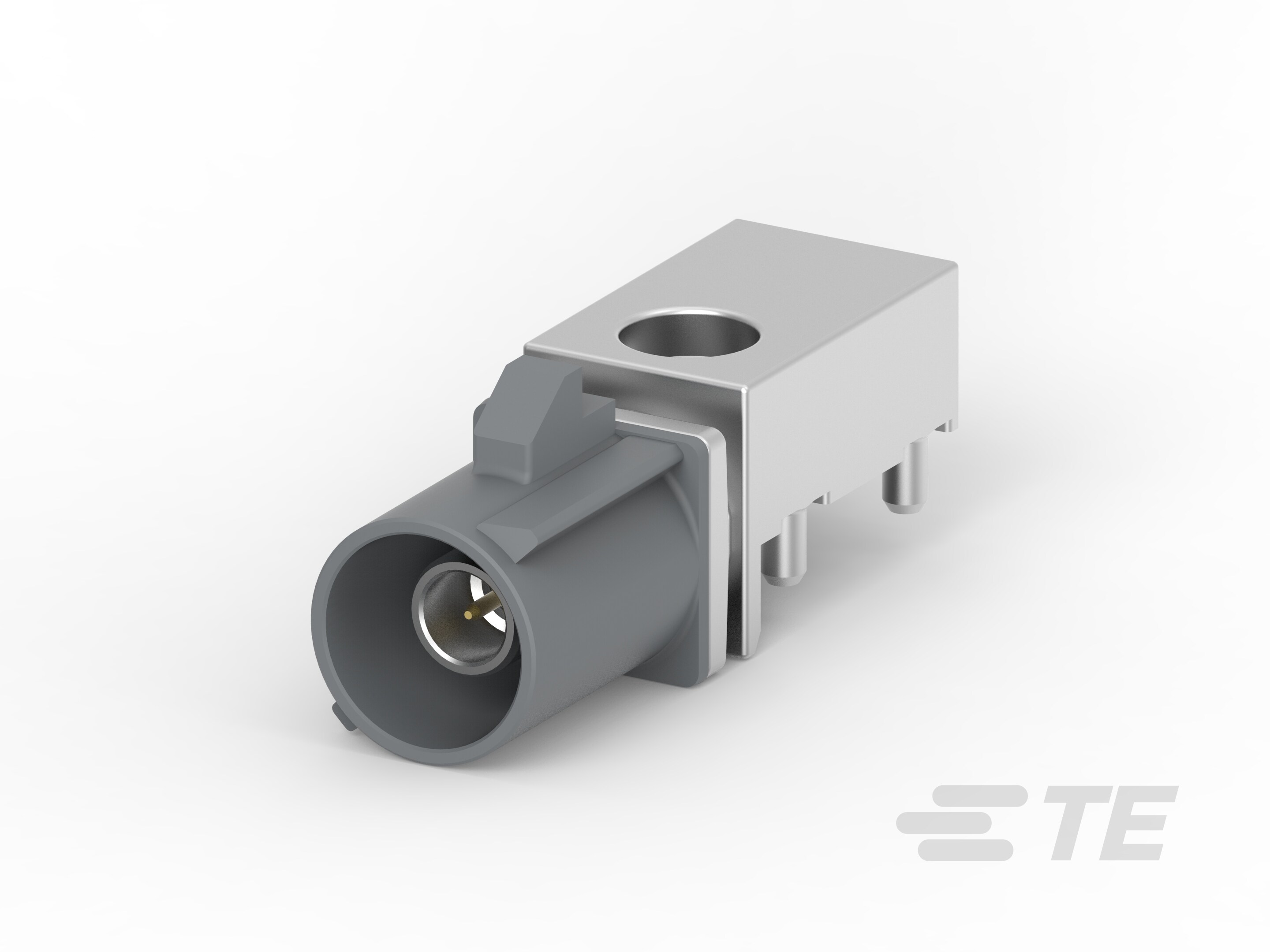

| 产品图 |  |
| 产品型号 | 2-2287906-7 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | G |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝灰色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287906-7现货 |
| 原厂手册 | 2-2287906-7数据手册.PDF |
二、2-2287906-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-7 | 暂无 |
| 更多配套型号查询 | 2-2287906-7配套型号大全 |
三、2-2287906-7适用领域
泰科2-2287906-7连接器凭借其精密信号传输能力、耐用性及标准化设计，可广泛应用于以下领域：
1. 工业自动化控制：
PA GF材质壳体（耐温-40℃至105℃）结合通孔焊接端接，适应PLC控制柜、传感器模块等高振动环境。键控代码G与1.2mm端子对准机制确保板级信号连接的长期稳定性。
2. 汽车电子模块：
符合SAE/USCAR-17标准的板安装结构，支持车载ECU、信息娱乐系统等PCB信号传输。金镀层端子与1A额定电流保障低损耗数据传输，50Ω阻抗适配高频车载通信需求（0-6000MHz）。
3. 通信设备内部互联：
5mm超薄高度与单行1位布局（7.5mm宽度）优化路由器、基站等紧凑空间内的线对板连接，锡镀层PCB固定焊尾增强抗机械应力性能，确保高速信号完整性。
4. 医疗设备电路板集成：
蓝灰色外壳便于设备内部快速识别，金镀层接触件抵御消毒剂腐蚀。通孔焊接提供可靠端接，适配监护仪、诊断设备等精密电子模块的信号链路搭建。
5. 新能源电力控制单元：
-40℃至105℃宽温域耐受性满足太阳能控制器、储能系统PCB在极端环境运行。前端面板安装方式简化维护流程，PCT电介质材料保障高电压场景下的绝缘安全性。
该连接器通过键控防误插、镀金端子及宽温域材料，确保严苛工况下的低损耗信号传输，蓝灰色壳体提升工业设备内部的模块辨识效率。
四、2-2287906-7常见问题与解决方案
1. 安装稳定性差
问题：由于该连接器采用板安装方式，边缘PCB固定依赖焊接固定，易受机械振动或外力冲击导致松动或脱落。
方案：加强焊接点的质量控制（如采用回流焊工艺确保均匀性），在PCB布局中添加额外支撑结构（例如支架或加固件）以分散应力。
2. 环境污染风险高
问题：该连接器设计未提供密封功能（可密封状态为否），在湿度或粉尘环境中可能渗入污染物，尤其在工业应用中引发腐蚀或短路。
方案：建议控制工作环境湿度至建议值（最大湿度80%RH以下），必要时使用外部防护罩或清洁剂定期维护接口表面。
3. 端子接触电阻异常
问题：作为插针端子类型，连接器在未严格按照公差要求压接时或暴露于潮湿环境后易氧化，导致接触不良和信号衰减。
方案：依据端子规格书操作压接工序（确保插针直径公差±0.02mm），采用专用清洁工具去除氧化层，并定期检测接触点完整性。
4. 外壳耐温不足
问题：主体材料PA GF（尼龙基增强复合材料）在高温工况下（高于105°C）可能变形或退化，影响机械强度和绝缘性能。
方案：避免暴露于腐蚀性或高温环境（如超过105°C极限），在工业场景中选用替代防护方案或加强散热管理。
5. 连接器对准偏差
问题：键控代码G在配对时若未精确对齐公端组件，易引发插合不稳或接触失败，尤其在动态应用中增加故障率。
方案：安装前验证键控代码与公端兼容性，使用对准工具辅助定位，确保引脚排列顺序正确无误。
