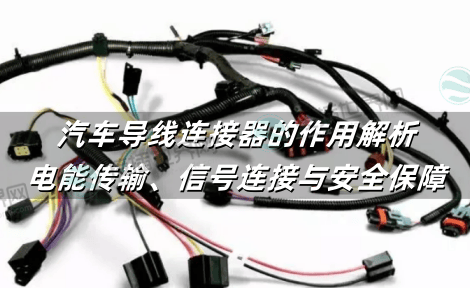

汽车导线连接器的作用解析：电能传输、信号连接与安全保障

在汽车电子架构中，汽车导线连接器的作用如同“神经与血管的交汇点”，串联超过90%的电子设备。单辆车需使用多达数百个连接器，其失效直接导致30%以上的车辆故障。随着新能源汽车高压平台普及，连接器功能已从基础导电扩展至电磁屏蔽、IP67级密封及智能诊断等多元领域。接插世界网将系统解析其在电能传输、信号保真、安全防护三大维度的技术原理，并结合800V高压平台与智能化趋势，提供选型与维护指南。

一、电能传输：车辆运行的“能量血管”

1. 高低压电力分配核心

低压系统(12V)：为灯光、音响等设备供电，采用圆形或微型连接器，触点电阻需<5mΩ以防止电压降，载流能力通常≤20A。

高压系统(300-1000V)：新能源车动力电池、电机等需矩形连接器承载250-400A电流，端子镀银层≥0.2μm以降低电阻。例如特斯拉Model 3电池包采用高压连接器支持800V平台及2C快充。

2. 能效优化与轻量化

高压铝导线替代铜线：减重40%，但需配套抗氧化涂层避免电解腐蚀。

插拔寿命升级：充电口连接器要求耐受10，000次插拔，界面镀金处理保障高效导电(如保时捷Taycan液冷接口散热效率提升300%)。

二、信号与数据传输：控制系统的“信息神经网络”

1. 实时信号精准传递

发动机ECU通过微型连接器(如XH-2AWXH系列)接收传感器信号，曲轴位置传感器脉冲误差需<0.1°，端子采用磷青铜三触点结构，抗震强度达10G。

安全气囊信号传输延迟要求<1ms，连接器内置弹簧锁止机构防止震动中断。

2. 高速数据互通技术

光纤连接器：传输激光雷达点云数据，速率达10Gbps，较铜缆减重60%且抗电磁干扰。

车载以太网连接器(如TE MATEnet)：屏蔽层覆盖率≥85%，抑制CAN总线串扰，支持ADAS多摄像头同步。

表：主流信号连接器性能对比

三、安全防护：极端环境的“三重防护盾”

1. 物理防护机制

防水密封：硅胶密封圈压缩率≥15%，IP67壳体实现1米水深浸泡30分钟不渗漏。

高温耐受：PPS工程塑料壳体耐温150℃，远超传统PA66材料(耐温125℃)。

2. 电气安全设计

高压互锁(HVIL)：连接器分离时0.1秒内切断电流，避免电弧烧蚀(如永贵电器YGC1033A高压连接器)。

电磁屏蔽：360°环接端子将电磁干扰(EMI)降至30dBμV以下，保障传感器信号精度。

四、安装维护：效率与成本“优化器”

1. 模块化快插设计

HRS ZG05L2板对线连接器高度仅5.9mm，支持盲插且插拔力<35N，缩短装配工时50%。

浮动式端子允许±2mm对位偏差，降低车架变形导致的安装失败率。

2. 智能诊断与维护

内嵌诊断芯片实时监测端子温升、氧化状态，通过CAN总线反馈故障码，维修效率提升40%。

免焊端子技术(如弹性针结构)降低生产复杂度，适配电池管理模块快速更换需求。

五、技术演进：电动化与智能化的“核心推手”

1. 高压平台升级

800V架构要求绝缘耐压>3kV，爬电距离>15mm，液冷接口集成散热效率提升300%。

2. 轻量化与集成化

铝合金壳体替代钢制，减重30%且成本降20%。

“三合一”连接器(电源+信号+光纤)减少线束节点60%，应用于理想汽车电子电气架构。

汽车导线连接器通过 “高效能量传输”、 “零失真信号中继” 及 “多维安全防护” 三大作用，构筑了整车电气系统的可靠基石。其技术演进紧扣行业变革：800V高压平台推动绝缘与散热升级，轻量化材料(铝合金/PPS塑料)平衡性能与成本，智能诊断芯片赋能预防性维护。未来，随着碳化硅电驱与L5自动驾驶普及，连接器将向 超导材料应用、 多协议集成 及 国产化替代 加速突破——唯有深入理解其作用机理，方能驾驭智能汽车时代的电气安全疆界。
