TE 3-2287906-0 50Ω单针镀金PCB连接器现货

泰科3-2287906-0是一款单针（1位）线对板射频连接器，专为印刷电路板边缘安装设计。采用通孔焊接端接，额定电流1A，阻抗50Ω，支持工作频率0-6000MHz，适用于信号传输场景。其插针端子接触部及中心端子均镀金，确保稳定电气性能；主体材料为PA GF阻燃塑料（符合UL 94V-1/V-2标准），外部端子镀锡。连接器尺寸紧凑（24.5×7.5×5mm），咖喱色壳体，前端安装方式并配备键控代码K防误插。工作温度范围-40℃至105℃，符合SAE/USCAR-17规范，可满足工业及汽车领域的环境要求。

一、3-2287906-0中文手册

分类	详情

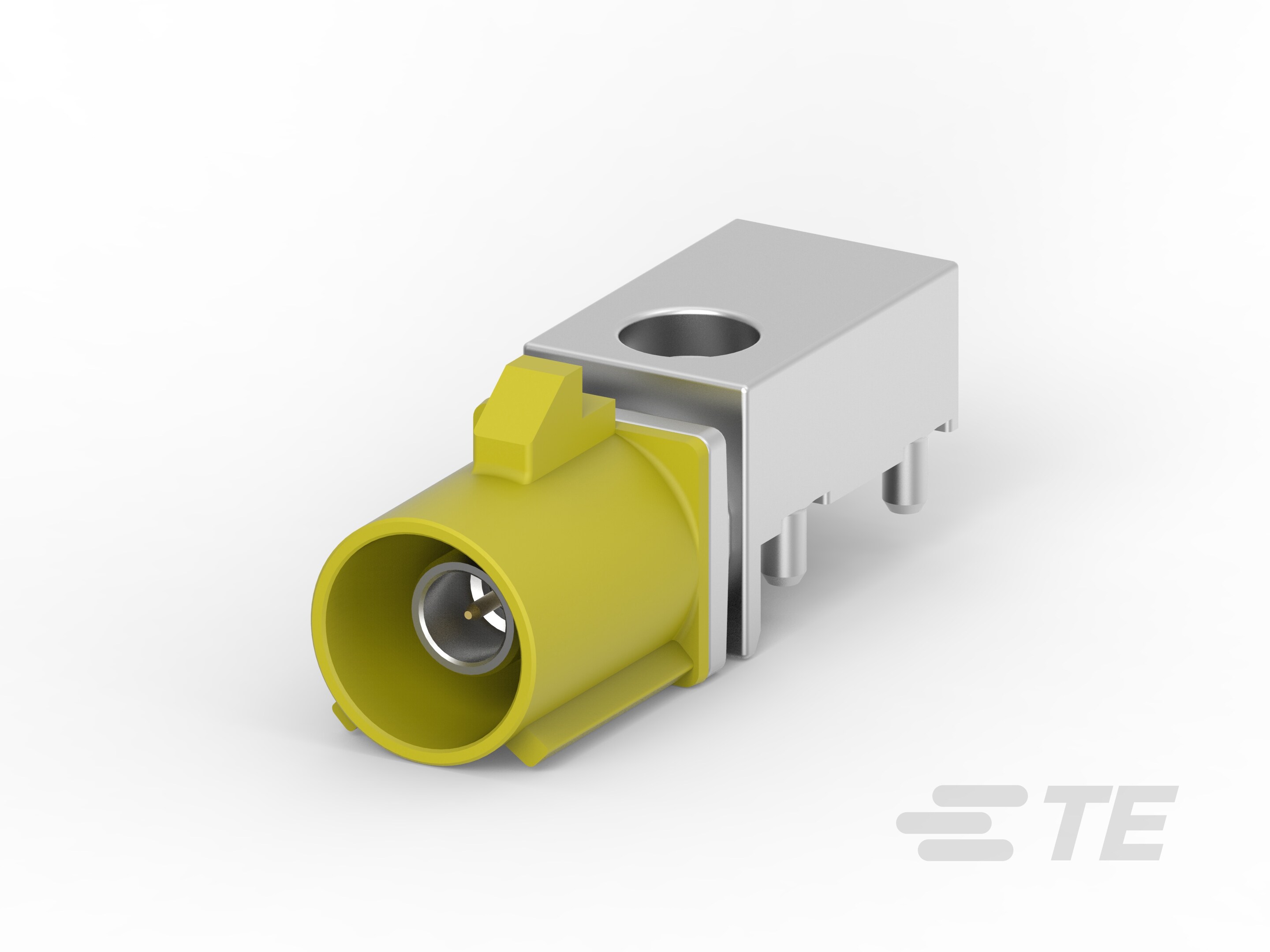

产品图
产品型号	3-2287906-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	K
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	咖喱色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	3-2287906-0现货
原厂手册	3-2287906-0数据手册.PDF

二、3-2287906-0配套型号

三、3-2287906-0适用领域

1. 高频电子设备：50Ω阻抗匹配与0–6000MHz工作频率范围，可精准传输射频信号，适用于无线通信模块、基站内部电路及高频测试仪器的板级连接，镀金接触点确保信号完整性。

2. 汽车电子控制系统：SAE/USCAR-17标准兼容性与宽温域支持（-40℃至105℃），保障发动机控制单元（ECU）、传感器接口等在极端温度下的可靠性；键控代码（K）设计防止车载线束误插。

3. 工业自动化设备：咖喱色PA-GF壳体（UL 94V-1/V-2阻燃）适应机械振动环境，通孔焊接板装结构提供稳固的PCB边缘固定，适用于控制器、电机驱动模块等信号线路连接。

4. 精密仪器与医疗设备：1A低电流承载与0.51mm微细接合插针对接精度，满足医疗检测仪器、实验室设备的弱电流信号传输需求，可维修结构简化设备维护流程。

5. 紧凑型电子系统：5mm超薄高度（24.5mm×7.5mm）与单行单点位设计，适配空间受限的PCB布局，如便携式检测设备、智能穿戴装置内部的高密度电路连接。

该连接器通过高频优化设计、宽温域材料及键控对准机制，在严苛工况下保障信号传输稳定性，咖喱色壳体增强工业场景的可辨识性，通孔焊接工艺确保长期连接可靠性。

四、3-2287906-0常见问题与解决方案

1. 端子接触电阻异常

问题：Φ0.51mm插针端子因微距焊接偏差或镀金层（Au）氧化导致信号传输不稳定。

方案：按±0.02mm公差控制PCB通孔焊接深度，使用惰性气体保护焊；定期采用触点复活剂清除氧化层，高频场景建议每500次插拔后检测接触电阻。

2. 外壳结构变形

问题：PA GF材质在连续>85℃工况下（接近105℃上限）可能发生热蠕变，影响键控对齐精度。

方案：高温环境中增设散热鳍片，或更换金属外壳衍生型号；每季度进行3D投影检测，确保壳体尺寸公差≤±0.15mm。

3. 焊尾机械应力失效

问题：边缘安装型焊尾在振动环境下易发生SMT焊点龟裂。

方案：采用应变消除支架分散应力，PCB布局时预留≥2.5mm缓冲距；建议补强焊盘镀锡层厚度至15μm以上。

4. 键控插接失准

问题：K型键槽与公端对位偏差超过0.5mm，导致端子侧向受力。

方案：使用TE专用校准治具（P/N: ALIGN-K-TOOL）预定位；安装后测试插拔力需稳定在0.6-1.2N范围内。

5. 高频信号衰减

问题：6GHz工作频段时，PCT电介质损耗导致插入损耗＞0.8dB。

方案：优化50Ω阻抗匹配线路，推荐PTFE介质PCB基材；信号线长度严格控制在λ/20波长以内（6GHz时≤2.5mm）。
