泰科TE 3-2287906-1线对板插针连接器50Ω高频现货
泰科3-2287906-1是一款单板安装线到板连接器，专为印刷电路板边缘设计，用于信号传输应用。其采用尼龙玻璃纤维增强（PA GF）主体，阻抗50Ω，支持工作频率范围0-6000MHz（至6GHz）。端子为单针插针结构，接触部镀金（Au）以提升电性能，外部镀锡（Sn）；接合插针直径0.51mm，额定电流1A。安装通过焊尾固定，支持通孔焊接，前端面板安装方式。壳体为胭脂红色，尺寸24.5mm×7.5mm×5mm，工作温度-40°C至105°C，满足UL 94V-1/V-2阻燃标准及SAE/USCAR-17兼容性，适用于汽车和电子设备的信号连接需求。
一、3-2287906-1中文手册
| 分类 | 详情 |
|---|---|

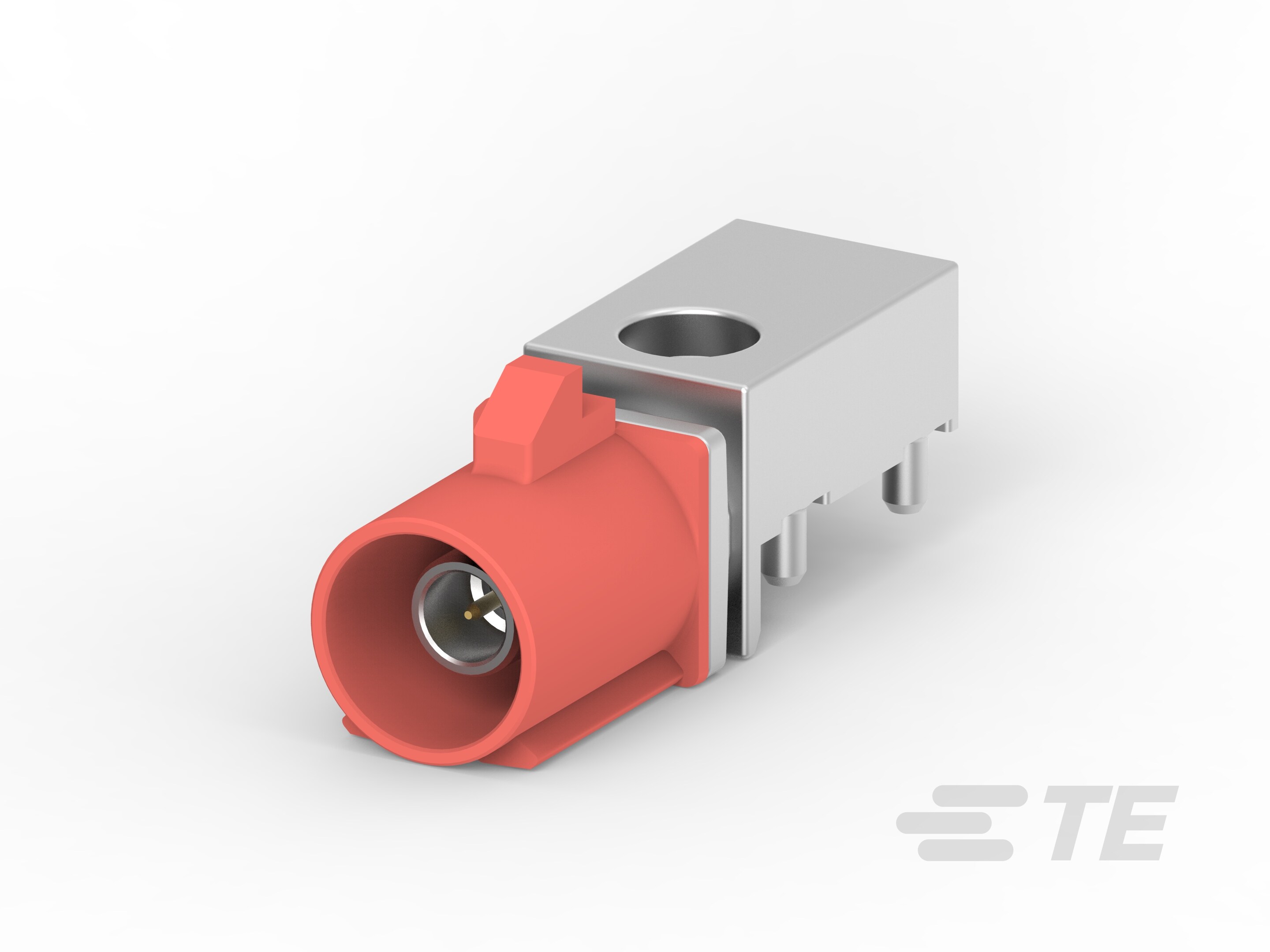

| 产品图 |  |
| 产品型号 | 3-2287906-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 3-2287906-1现货 |
| 原厂手册 | 3-2287906-1数据手册.PDF |
二、3-2287906-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-1 | 暂无 |
| 更多配套型号查询 | 3-2287906-1配套型号大全 |
三、3-2287906-1适用领域
泰科3-2287906-1连接器凭借其高频性能、紧凑结构及可靠性，广泛应用于以下领域：
1. 汽车电子系统：阻抗50Ω与端子接触金（Au）电镀保障信号完整性，满足SAE/USCAR-17标准，适用于发动机控制单元、传感器接口等车载电路安装，确保低失真数据传输与设备稳定性。
2. 通信与数据传输设备：工作频率范围0-6000MHz支持高速信号传输，通孔焊接固定与板安装设计适配路由器、基站内部PCB连接，单行布局（1位）平衡空间占用与抗干扰能力。
3. 工业控制与自动化：耐温范围-40°C至105°C与PA GF主体材料耐受恶劣环境，边缘安装方式简化工厂设备如PLC系统的集成，高频特性优化传感器与控制模块链路。
4. 医疗仪器内部布线：金电镀端子提升接触可靠性，适用于医疗设备内信号线路的连接，紧凑尺寸（5mm高）适配空间受限场景，确保消毒与维护兼容性。
5. 消费电子产品：PCB安装固定方式与24.5mm长度优化小型设备布局，如便携式电子元件间的线到板连接，高频性能支持音频或控制信号传输。
该连接器通过通孔焊接稳固性、高频耐受及可靠端子设计，保障复杂应用中稳定运行，胭脂红色外壳增强设备内部识别效率。
四、3-2287906-1常见问题与解决方案
针对泰科3-2287906-1连接器（一款线到板系统、PCB边缘安装的连接器），基于其规格（如尼龙玻璃纤维增强材料主体、单位数设计、工作温度范围-40°C至105°C、无密封设计等），以下整理常见问题与相应解决方案。问题主要源于安装环境、应力耐受和材料特性，需结合专业维护操作以优化可靠性。
1. 安装不稳定或移位
问题：采用PCB边缘焊接安装方式，在振动或外力作用下易发生松动或位移，可能影响电路信号传输。
方案：优化焊接工艺确保焊尾牢固固定；添加支撑架或卡扣结构分散应力，避免自由悬挂；定期检查安装点完整性。
2. 密封不足与污染物侵入
问题：因未设计密封结构，在湿度超过80%RH的环境或暴露于灰尘/液体时，端子接触区易受污染，增加接触电阻或短路风险。
方案：操作环境湿度控制在80%RH以下；安装清洁面板或外壳遮挡；定期清理连接器表面污渍。
3. 端子接触不良或氧化
问题：插针型端子（接合直径0.51mm）在高温或氧化环境中，因镀金层老化或压接不当导致接触电阻升高，影响信号质量（适用于0-6000MHz频率范围）。
方案：严格按照±0.2mm压接高度公差操作；使用专用清洁工具清除端子氧化层；高温环境下（>80°C）缩短维护周期。
4. 外壳材料变形
问题：尼龙玻璃纤维增强外壳在接近工作温度上限105°C时可能出现软化变形；长期暴露于化学腐蚀环境（如酸碱）会加速材料降解。
方案：避免安装在强酸/碱区域；高温应用时升级至同系列金属外壳型号；每季度检查外壳结构完整性。
5. 键控错位导致连接失败
问题：键控代码L需与公端精确匹配，安装偏差可能引发错位，造成连接不稳定或无法固定。
方案：安装前核对公端键控代码及端子排列；使用对准夹具辅助定位；实施二次验证步骤确保对接精准。
