汽车传感器连接器型号规格详解：M12/LV214/SealStar主流类型与应用指南

在汽车智能化与电动化浪潮下，汽车传感器连接器型号规格的精准选型直接关乎整车安全性与可靠性。从发动机舱的IP6K9K密封型到ADAS系统的LV214抗振型，不同型号在针脚定义(4/5/6/8/12针)、电流承载(2A~20A)、防护等级(IP67~IP69K)及温度适应性(-40℃~150℃)上存在显著差异。接插世界网将系统梳理主流型号的技术参数、行业认证及场景化选型策略，帮助工程师规避信号干扰、密封失效等风险。

一、主流型号规格与技术参数

1. M12系列：传感器网络的核心接口

针脚配置：

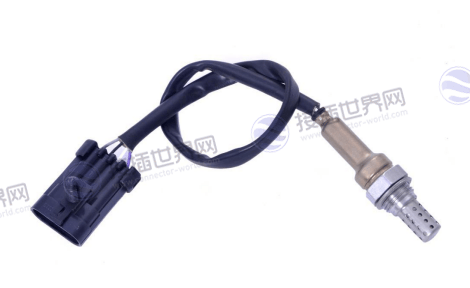

4针/5针型：用于标准传感器(如氧传感器、温度探头)，支持4A电流，60V电压，引脚定义遵循A编码(棕=电源+，蓝=信号输出)。

6针/8针型：适配高速数据传输场景(如摄像头、雷达)，支持以太网10Gbps，阻抗匹配100Ω±10%，屏蔽层衰减≥60dB EMI。

防护设计：IP67/IP68防水(1米水深30分钟不渗漏)，螺纹锁止抗振动，适用于底盘与车外环境。

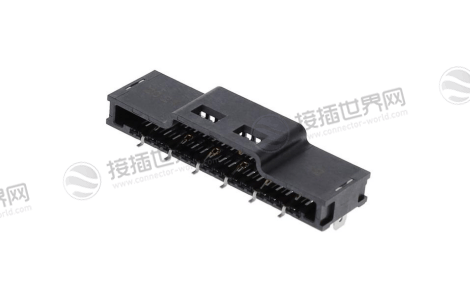

2. LV214标准型：高振动环境首选

代表型号：安费诺亮泰ZConnect®系列(如ZA-12CFRS-BA0001)，通过大众VW75174认证，特性包括：

抗振性能：耐受20G加速度振动，接触电阻波动≤1%。

紧凑设计：高度≤8mm，支持0.9mm~2.7mm间距，可选IP67未插合防护。

电流与温度：额定电流1A@120V DC，工作温度-40℃~125℃，适用于ECU与BMS电池监控。

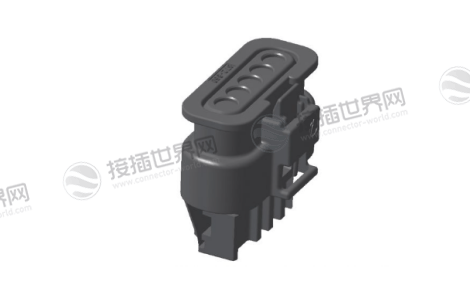

3. 密封型：发动机舱严苛环境

Hirschmann SealStar FA系列：

型号872-860-546(5针母头)，集成硅胶密封圈，IP67防护，耐机油腐蚀(85℃浸泡1000小时)。

线径适配0.35~1.0mm²，端子镀金层保障≤5mΩ接触电阻。

万捷M系列：M5/M8微型款外径5~8mm，支持0.25mm²细线，节省PCB空间。

表：主流型号关键参数对比

二、电气与机械性能核心指标

1. 电气参数标准

绝缘电阻：≥100MΩ(500V DC测试)，高压型号需>10^9 Ω。

耐压强度：低压连接器(如2109005-2)耐压60V DC，高压款(如TE HVA800)达1000V AC。

信号完整性：CAN总线要求串扰<-40dB，差分双绞线阻抗100Ω±10%。

2. 机械与环境耐受性

插拔寿命：商用级≥500次(如M12基础款)，换电系统需≥3000次(如蔚来BaaS接口)。

温度范围：

标准型：-40℃~105℃(如2109005-2);

引擎舱专用：-40℃~150℃(如JAE MX81)。

抗振等级：LV214型号通过20G振动测试(50-2000Hz频段)。

三、选型指南：场景化匹配原则

1. 动力与底盘系统

发动机舱：优选IP6K9K等级(抗高压蒸汽)，耐温150℃+，如SealStar FA系列。

底盘传感器：需抗盐雾≥240小时，M12螺纹锁止防松脱(如RST 4-RKWT)。

2. 新能源三电系统

电池管理：LV214密封型(IP67)防止冷凝水短路，屏蔽设计抑制CAN干扰。

电机控制器：高压端子载流≥30A(如M16屏蔽型)，耐压1000V+。

3. ADAS与智能驾驶

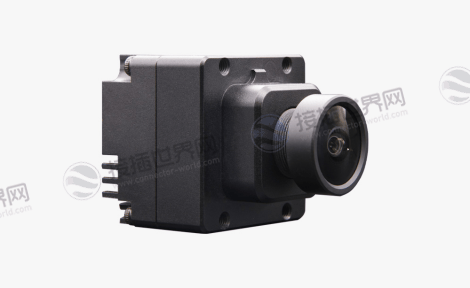

摄像头/雷达：6针M12支持10Gbps以太网，镀金端子保障信号零损耗。

域控制器：高密度LV214连接器(0.9mm间距)节省空间，适配多传感器融合。

四、技术演进与未来趋势

1. 轻量化与高密度

铝镁合金壳体(减重30%)、0.64mm微型端子(如1924968-1)满足紧凑布局。

2. 智能化集成

NTC热敏电阻内置：电池连接器实时温度监控(如12P-I型)。

高压互锁(HVIL)：新能源型号分离时0.1秒断电(如比亚迪方案)。

3. 材料升级

壳体：PPS替代PA66(耐温180℃)，成本增30%但寿命提升50%。

汽车传感器连接器的选型需紧扣 “型号匹配场景、参数满足性能、材料适应环境” 三大准则：M12系列以多针脚配置(4/6/8针)覆盖从基础传感至高速信号传输;LV214标准型以抗振薄型设计赋能ADAS可靠性;SealStar等密封款则筑牢发动机舱的防蚀防线。未来，随着800V平台与域控集成普及，连接器将向 高密度(0.5mm间距端子)、 智能化(集成状态监测) 及 轻量化(碳纤维复合材料) 加速演进。工程师在选型时务必验证四大参数：电流电压匹配性、插拔寿命、IP防护等级及温度循环耐受——唯有精准对标，方能在毫厘间守护智能驾驶的安全基石。
