TE 2-2287906-4 线板连接器 高频50Ω金端子现货
泰科2-2287906-4是一款单端子的50Ω阻抗板载连接器，专为线到板的信号传输设计。其通孔焊接的PCB安装方式结合焊尾固定，确保印刷电路板上的稳定机械连接。主体采用玻璃纤维增强尼龙（PA GF），具备UL 94V-1/V-2阻燃等级，可在-40℃至105℃温度范围内可靠工作。关键电接触部位（如中心接触件）选用镀金端子以保障高频性能（支持0-6000MHz频率），外部端子采用镀锡工艺。24.5×7.5mm的紧凑尺寸和边缘安装特性适用于空间受限的场景，符合SAE/USCAR-17行业标准，主要应用于要求信号完整性的电子系统。
一、2-2287906-4中文手册
| 分类 | 详情 |
|---|---|

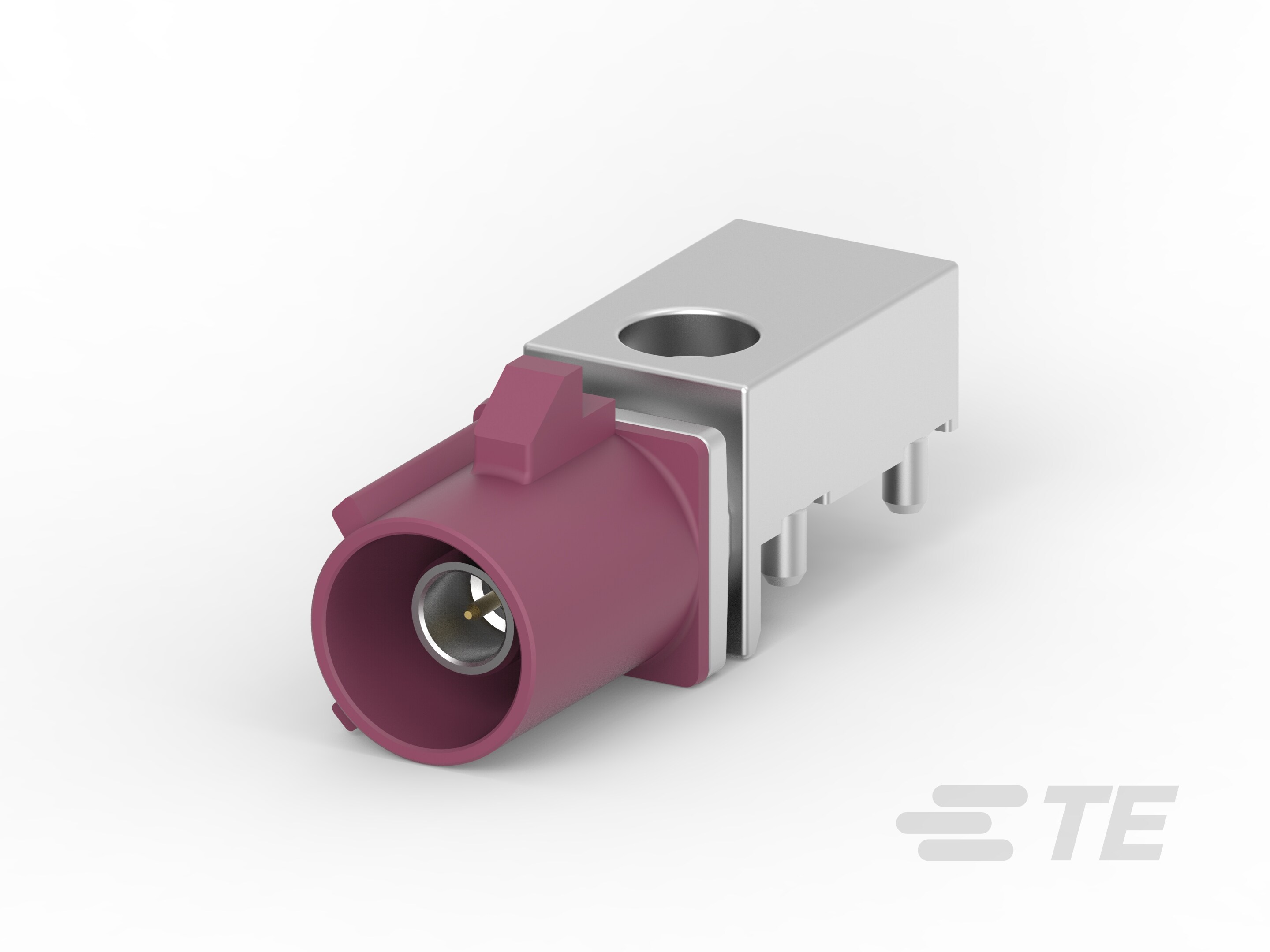

| 产品图 |  |
| 产品型号 | 2-2287906-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 酒红紫 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287906-4现货 |
| 原厂手册 | 2-2287906-4数据手册.PDF |
二、2-2287906-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-4 | 暂无 |
| 更多配套型号查询 | 2-2287906-4配套型号大全 |
三、2-2287906-4适用领域
泰科2-2287906-4连接器凭借其宽工作温度范围、高阻燃性及精确信号传输性能，广泛应用于以下领域：
1. 汽车电子系统：兼容SAE/USCAR-17汽车标准，50Ω阻抗及端子镀金设计适配车载传感器、控制单元接口，确保高速信号完整性及行车安全。
2. 通信与数据传输：工作频率范围0-6000MHz支持高频RF应用，如天线连接和基站设备，保障数据稳定传输与低干扰环境下的信号可靠性。
3. 工业自动化：PA GF主体材质及UL 94V-1/V-2阻燃等级适应高温（-40°C至105°C）与机械振动场景，板安装边缘设计简化生产线设备集成。
4. 消费电子产品：紧凑尺寸（5mm高度×7.5mm宽度）及线到板连接支持路由器、移动设备内部PCB信号链路，实现高密度布局与高效电路保护。
5. 医疗仪器设备：宽温域操作能力耐受消毒流程，端子镀金与低电流（1A）传输适配诊断设备内部安全布线，规避液体渗入风险。
该连接器通过键控代码D、前端安装及焊接固定机制，确保在严苛环境中维持长期稳定连接，酒红紫壳体强化工业环境辨识度。
四、2-2287906-4常见问题与解决方案
1. 端子接触不良
问题： 直径0.51mm的插针端子在压接或焊接过程中若精度不足（如公差超±0.1mm），易导致接触电阻增大，高频信号传输（0-6000MHz）出现衰减。
方案：
