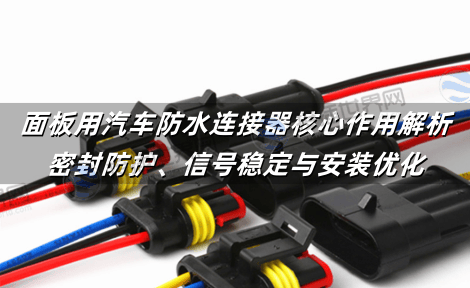

面板用汽车防水连接器核心作用解析：密封防护、信号稳定与安装优化

在汽车电子系统日益复杂的今天，面板用汽车防水连接器已成为保障整车可靠性的关键组件。这类连接器通过IP67级以上密封防护、-40℃~125℃宽温域耐受及抗振动锁扣结构，为发动机舱传感器、电池管理系统及车载控制单元提供稳定连接。随着新能源汽车高压架构普及，其作用从基础防护升级为安全传输的核心枢纽。接插世界网将深入解析其技术原理、场景化应用及选型规范，帮助工程师规避因密封失效导致的电路故障风险。

一、核心作用：三重防护保障系统可靠性

1. 环境侵蚀防护

多级密封机制：

硅胶密封圈：压缩率≥15%，波浪状抵触部设计增强贴合性，防止水分沿缝隙渗透(专利CN209119452U);

IP防护等级：基础型号达IP67(1米水深/30分钟不渗漏)，发动机舱专用型号(如万捷M系列)支持IP6K9K，耐受高压蒸汽清洗及盐雾腐蚀。

化学耐受性：外壳采用阻燃PA66或PPS材料(耐温125℃~180℃)，密封圈使用氟橡胶(Viton)，耐受机油、冷却液侵蚀(85℃浸泡1000小时性能不变)。

2. 电气性能保障

稳定电流传输：黄铜端子镀银/镀金处理，接触电阻≤5mΩ(如FVWS1.25-M系列)，支持3A~20A电流(12VDC)，高压型号载流可达30A;

信号完整性：

屏蔽设计：金属编织层+导电橡胶双结构，抑制电磁干扰(EMI衰减≥60dB);

高速传输：M12系列支持以太网10Gbps速率，阻抗匹配100Ω±10%，用于ADAS摄像头及雷达信号。

3. 机械结构强化

抗振动锁止：螺纹旋扭对插连接(如万捷M5/M8)，搭配TPA(端子二次锁)和CPA(连接器位置锁)，承受50N轴向拉力，确保20Gs振动下零松脱;

插拔寿命优化：商用级≥500次，换电系统专用款(如蔚来BaaS接口)要求≥3000次，端子镀金层增厚0.1μm可延长寿命15%。

表：主流面板防水连接器参数对比

二、技术演进：材料与设计创新

1. 轻量化与高密度设计

紧凑结构：M5/M8连接器外径仅5~8mm，支持0.25mm²细线缆，节省高密度PCB布局空间(如WAIN M8系列);

材质升级：铝镁合金壳体替代传统铜材，减重30%且保持150A载流能力(如中特精密方案)。

2. 智能化集成趋势

温度传感功能：电池包专用连接器(如12P-I型)内置NTC热敏电阻，超温自动启动散热通道;

高压互锁(HVIL)：新能源车型集成双触点冗余，连接器分离时0.1秒内切断电路(如比亚迪刀片电池接口)。

三、应用场景与选型指南

1. 新能源三电系统

电池包管理：IP68级M16连接器(14芯)用于BMS信号采集，屏蔽设计防止CAN总线信号干扰;

电机控制器：高压密封型(如万捷M8)载流30A，耐压300V DC，匹配SiC电驱系统需求。

2. 传统车身与底盘系统

传感器网络：M5连接器用于氧传感器、曲轴位置传感器，抗振设计适应引擎舱20Gs加速度环境;

配电面板：PN-R6S3组合开关面板集成USB+电流表，IP65防护+黄铜端子保障房车电力系统稳定。

3. 选型核心参数

电气匹配：

低压信号线：选0.5mm²线缆+镀金端子(接触电阻≤3mΩ);

高压回路：需30A+载流、1000V+耐压型号(如TE HVA800)。

环境适配：

发动机舱：IP6K9K等级+150℃峰值耐温;

底盘区域：抗盐雾≥240小时+抗润滑剂腐蚀。

面板用汽车防水连接器通过 “环境隔离、信号保真、机械加固” 三位一体防护体系，成为智能汽车电子安全的基石。其技术演进紧扣行业需求：轻量化(铝镁合金减重30%)应对空间约束，智能化(集成温感与HVIL)适配高压平台，高密度(M5支持0.25mm²线缆)赋能传感器网络。选型时需遵循 场景化原则：新能源三电系统优先IP68密封与高压互锁，传统车身侧重抗振动与化学防护，而智能座舱则要求高速信号零损耗——唯有精准匹配，方能在滴水不漏中守护行车安全的每一毫秒。
