泰科2-2287906-1是一款单针线对板射频连接器，专为PCB边缘焊接安装设计。其金镀层中心接触件（针径0.51mm）与锡镀层外部端子相结合，提供50Ω阻抗特性，支持最高6000MHz工作频率。主体采用阻燃PA GF材料（UL 94V-1/V-2认证），适应-40°C至105°C宽温域环境。前端面板安装结构与焊尾固定方式确保连接稳定性，符合SAE/USCAR-17标准。紧凑尺寸（24.5×7.5×5mm）配合通孔焊接端接，适用于信号传输类电路应用。

一、2-2287906-1中文手册

分类	详情

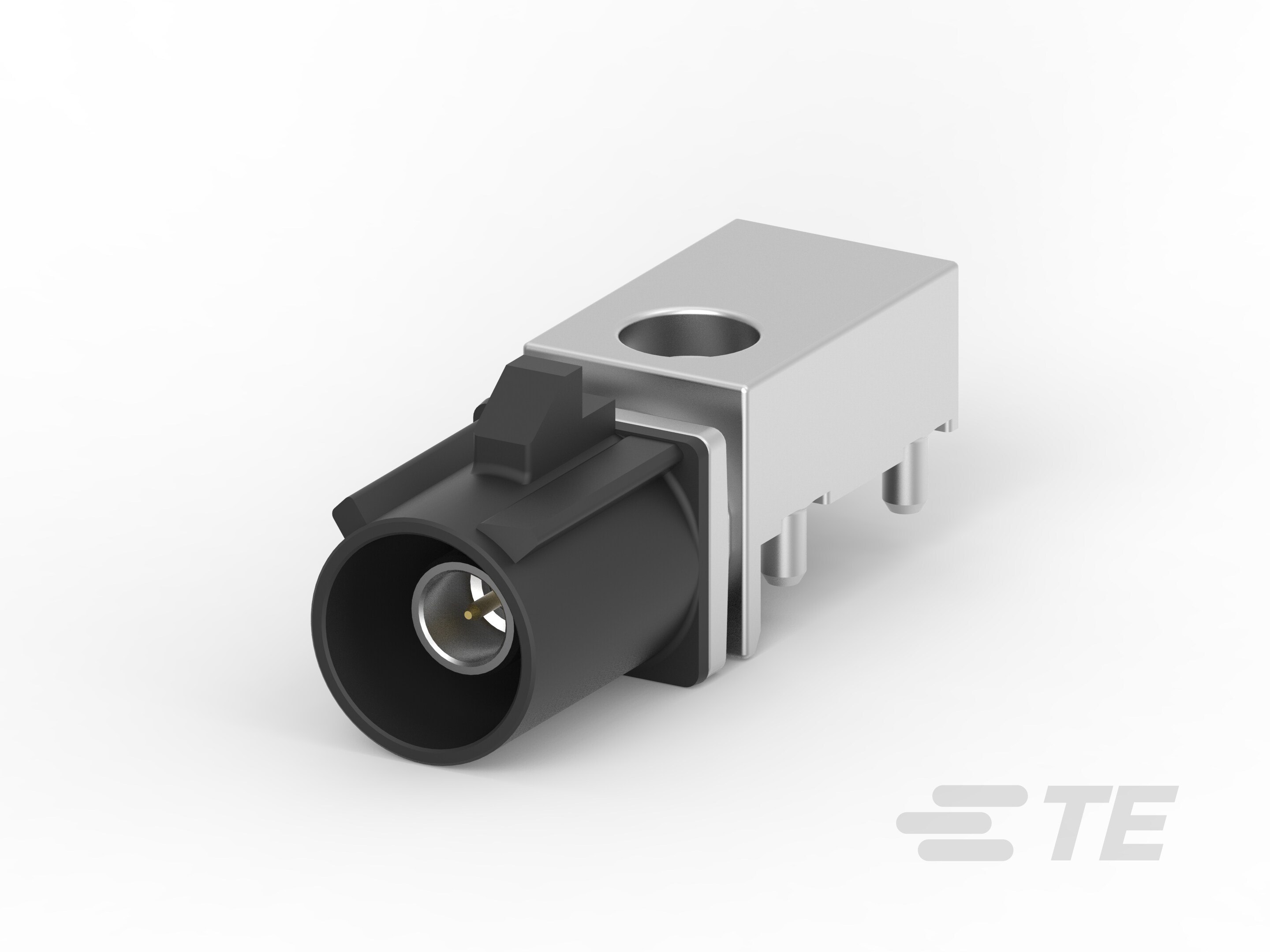

产品图
产品型号	2-2287906-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287906-1现货
原厂手册	2-2287906-1数据手册.PDF
