泰科TE 2-2287906-5 线对板 高频 连接器 现货

泰科2-2287906-5是一款单孔（1位）板装式射频信号连接器，采用50Ω阻抗设计，适用于最高6GHz频率的信号传输。其核心插针端子（直径0.51mm）及接触部均采用金镀层，确保高频信号稳定性，外部端子镀锡（Sn）并与锡镀层PCB焊尾形成通孔焊接固定。主体材料选用阻燃PA GF（符合UL 94V-1/V-2标准），支持-40°C至105°C工业温度范围，壳体为叶绿色，前端面板安装方式适配边缘PCB布局，结构紧凑（24.5mm×7.5mm×5mm），满足SAE/USCAR-17兼容性要求，专为需要可靠高频电路连接的电子设备设计。

一、2-2287906-5中文手册

分类	详情

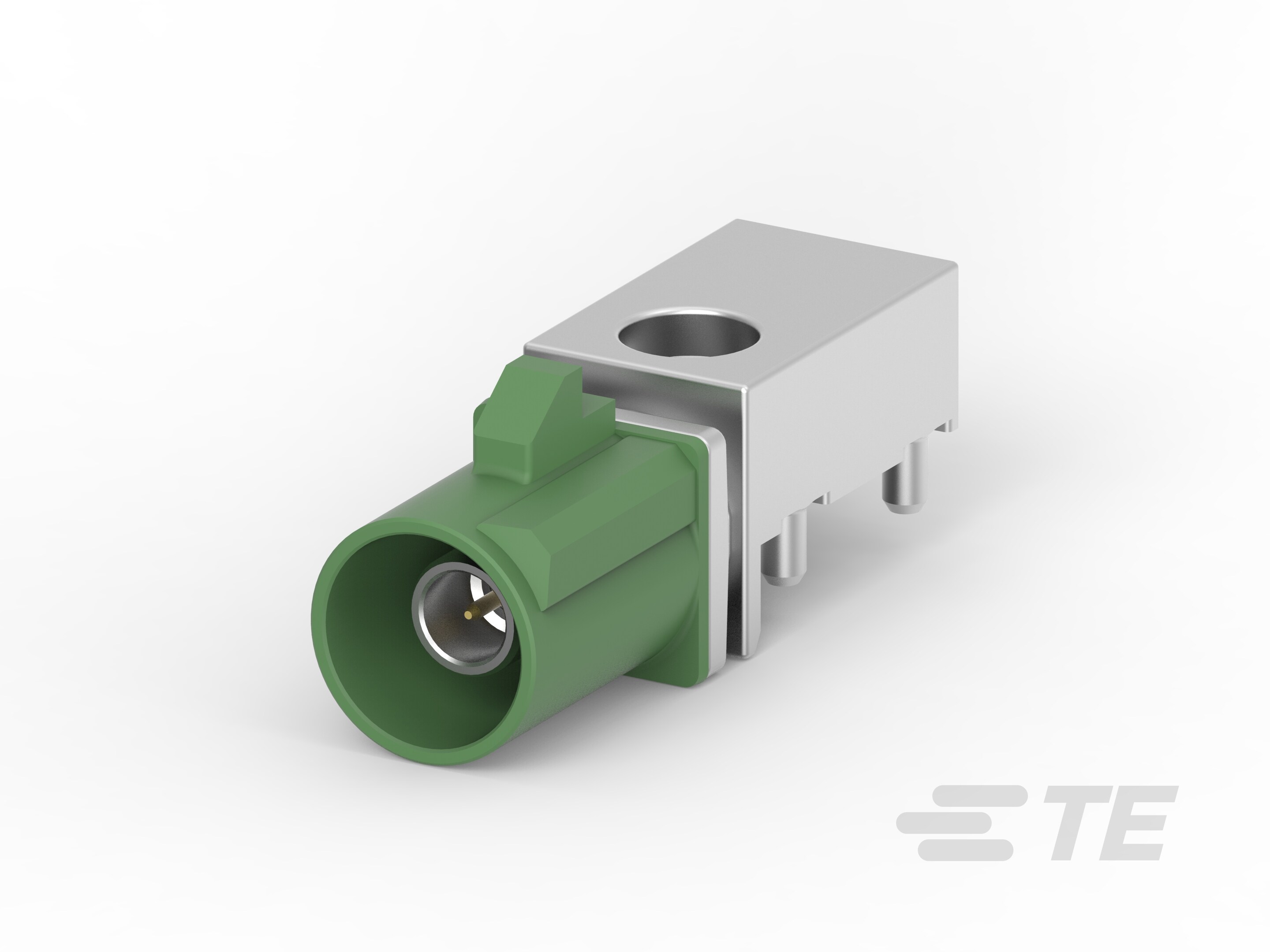

产品图
产品型号	2-2287906-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	叶绿色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287906-5现货
原厂手册	2-2287906-5数据手册.PDF
