汽车ECU连接器接线全指南：规范操作、故障预防与新能源车型要点

汽车ECU连接器作为整车控制系统的“神经枢纽”，其接线质量直接关乎发动机管理、刹车控制等核心功能的稳定性。据统计，30%的电路故障源于接线操作不当，导致接触不良或短路风险。汽车ECU连接器接线需严格遵循电压匹配(低压信号线0.5A@30V，高压端子150A@1000V)、IP67防水密封及抗振动锁止等规范。本文将结合QC/T 1067、USCAR-2等行业标准，系统解析从工具准备到安装验证的全流程技术要点，帮助工程师规避常见操作误区。

一、基础认知：ECU连接器功能与核心参数

1. 定义与作用

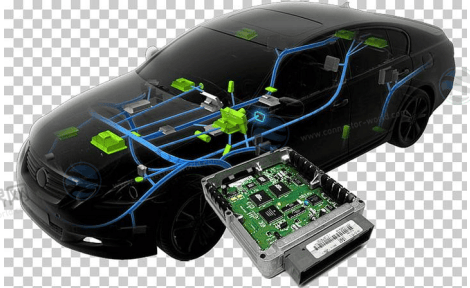

ECU连接器是电子控制单元(ECU)与传感器、执行器间的物理接口，承担电能传输、信号交互及数据通信三重任务。若接线失效，ECU无法获取车速、氧浓度等关键数据，导致发动机熄火或刹车失灵。

2. 关键性能参数

电气指标：

信号端子接触电阻≤3mΩ(如TE 8-1447232-7镀金端子)，高压端子载流达150A;

绝缘电阻≥100MΩ(500V DC测试)，耐压1000V AC。

环境耐受：工作温度-40℃~125℃(引擎舱型号需支持150℃)，抗振等级20Gs(50-300Hz频段)。

防护等级：密封型连接器需满足IP67(1米水深/30分钟不渗漏)，发动机舱优选IP6K9K抗高压喷淋。

表：ECU连接器关键参数标准

二、接线前准备：安全、工具与材料匹配

1. 安全操作规范

断电流程：燃油车断开电瓶负极;新能源车需先触发高压互锁(HVIL)，再断开维修开关(橙色标识)，防止电弧触电。

静电防护：操作人员佩戴防静电手环，工作台铺设导电垫(电阻1MΩ±10%)。

2. 工具与材料清单

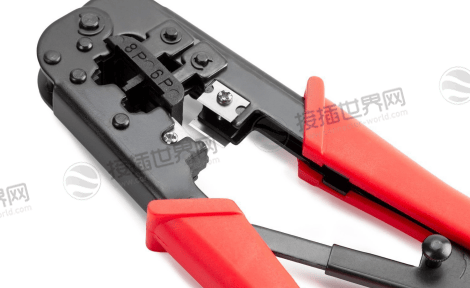

压接工具：选用全自动压线钳(如AMP CT-1250)，确保压接力矩1.2N·m±0.1，线芯填充率>90%;

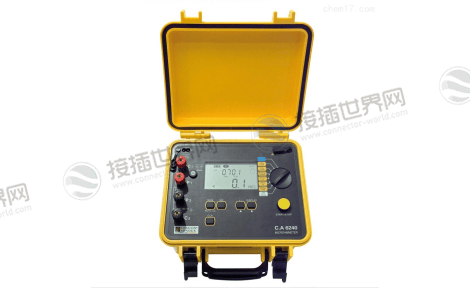

检测设备：微欧计(四线法测接触电阻)、兆欧表(500V DC测绝缘电阻);

材料匹配：

导线截面积匹配电流：1.5mm²载流15A，电机线≥2.5mm²;

防水型需硅胶密封圈+介电脂(污染后立即更换)。

3. 线束与端子识别

颜色编码：黑/棕=接地线，白/黄=灯光线，蓝=传感器信号线;

端子类型：公端子(Male)为插针结构，母端子(Female)含弹簧劈槽，压接前需确认镀层类型(镀锡成本低，镀金抗高频氧化)。

三、接线操作核心规范：毫米级精度保障

1. 端子压接五步法

剥线：绝缘层剥除长度5-7mm，铜芯零损伤(禁用齿状剥线钳)→ 分股处理：多股线两两缠绕后整体平行→ 压接：端子压接点距绝缘层≤1mm(防应力断裂)→ 回拉测试：施加50N力无松动→ 热缩密封：套热缩管烘烤，禁用绝缘胶带。

2. 连接器插接与锁定

通用三步法：

1. 推：对准导向槽(倾斜≤3°)垂直插入;

2. 听：锁止机构“咔嗒”声(如泰科NanoMQS系列);

3. 拉：轻拉线束确认无松脱。

高压连接器特殊操作：

螺纹套筒旋紧扭矩0.6~1.2N·m(如2109005-2);

触发HVIL互锁后系统才通电。

3. 防水与屏蔽处理

防水密封：硅胶圈卡入槽内无扭曲，填充专用油脂(压缩率≥15%);

信号抗干扰：

FAKRA射频接头屏蔽层360°包覆接地;

差分信号线双绞处理(如车载以太网阻抗100Ω±10%)。

四、新能源车型特殊要求

1. 高压安全防护

操作区域设置隔离带，线束与电机高压线间距≥15cm防电磁干扰;

充电接口(Type 2)完全插入至锁止声响起，断电后再拔插。

2. 多ECU协同接线

电池管理ECU：64芯低压接插件需区分CAN_H(针脚A24)、CAN_L(针脚A25)及温度信号线(针脚B07);

电机控制器：三相输出线(U/V/W)需色标区分，错误接线导致相间短路。

五、故障诊断与预防性维护

1. 常见故障处理

2. 预防性维护四检测

接触电阻：微欧计四线法检测，异常值>5mΩ需重新压接;

绝缘电阻：端子-外壳间>100MΩ(500V DC测试);

通路测试：万用表蜂鸣档查断路/短路;

高压互锁：诊断仪读取BMS无报警代码。

汽车ECU连接器接线是精度操作与安全规范的高度统一：从毫米级剥线压接、IP67密封防护，到新能源车高压互锁触发，每一步都直接影响整车可靠性。随着800V平台及域控制器普及，接线技术正向 智能化(在线阻抗监测)、 高密度(0.64mm微型端子) 及 轻量化(铝镁合金替代铜) 演进。工程师需严守三大准则：低压系统侧重信号完整性(如双绞CAN总线)，高压回路优先安全互锁(如HVIL触发)，全生命周期强化密封维护——唯有将规范融入每个操作细节，方能筑牢智能驾驶的电气安全基石。
