汽车ECU连接器详解：核心功能、结构组成与选型指南

汽车ECU连接器是电子控制单元的“神经枢纽”，负责在ECU与传感器、执行器之间建立可靠的电能及信号传输通道。随着汽车智能化程度提升，汽车ECU连接器需在-40℃~150℃高温振动环境下保持IP67级密封防护，其性能直接影响发动机控制、刹车系统等关键功能的稳定性。接插世界网将深入剖析其结构设计、技术参数及选型逻辑，帮助工程师规避接触失效、信号干扰等风险。

一、定义与核心功能：汽车电子系统的“信息桥梁”

1. 基础定义

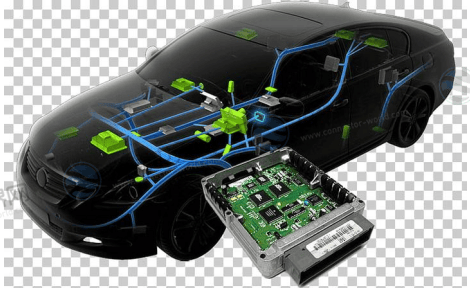

ECU(电子控制单元)是车辆的“决策大脑”，而ECU连接器是物理连接ECU与外部设备(如传感器、线束)的接口组件，承担电能传输、信号交互及数据通信三重任务。没有它，ECU无法获取车辆状态或发出控制指令。

2. 核心功能需求

环境适应性：需耐受引擎舱高温(125℃+)、底盘振动(20Gs加速度)及潮湿腐蚀(IP67/IP6K9K防护等级)，确保极端工况下不失效。

信号完整性：区分处理微安级传感器信号(如氧传感器)与安培级驱动电流(如喷油器)，CAN总线传输需抑制电磁干扰(EMI<-40dB)。

机械可靠性：插拔寿命≥100次(高压型)至5000次(信号型)，二次锁扣(TPA)设计防止振动导致端子松脱。

二、结构组成：精密设计的四大核心部件

1. 端子(Contacts)

材质工艺：磷青铜或镀金弹片为主，接触电阻≤5mΩ(高压端子)或≤3mΩ(信号端子)，镀层厚度每增加0.1μm可延长寿命15%。

类型差异：公端子(Male)为插针结构(如圆柱形/方柱形)，母端子(Female)含弹簧劈槽，提供恒定接触压力。

2. 绝缘体与壳体

绝缘材料：PA66(耐125℃)或PPS(耐180℃)，阻燃等级UL94V-0，防止高压击穿(耐压≥1000V AC)。

壳体防护：工程塑料外壳集成密封圈(硅胶压缩率≥15%)，防尘防水同时抵御机油/冷却液侵蚀。

3. 锁定与标识机制

双重锁止：TPA(端子固定锁)防止退针;CPA(连接器位置锁)承受50N轴向拉力，确保插合稳固(如安全气囊接口)。

防误插设计：键位编码(Key Way)或色彩标记(橙色=高压，蓝色=低压)，避免装配错误。

表：ECU连接器关键结构部件功能对比

三、关键技术参数与选型要点

1. 电气性能指标

电流电压匹配：

信号端子：0.5A@30V(如车速传感器)

功率端子：150A@1000V(如电机控制器主回路)。

高速传输需求：车载以太网连接器需支持10Gbps速率，阻抗匹配100Ω±10%(如ADAS摄像头)。

2. 环境耐受能力

温度范围：-40℃~125℃(标准型)，引擎舱专用型号需支持150℃峰值。

防护等级：

发动机舱：IP6K9K(抗高压蒸汽喷射)

车内仪表区：IP54(防溅水+粉尘)。

3. 机械寿命与认证标准

行业规范：USCAR-2(振动测试)、QC/T 1067(密封性)、IATF 16949(汽车质量管理体系)。

降额设计：高温环境下电流需按公式“标称值×[1-(T-25)×0.004]”计算降额(例：125℃时150A降至125A)。

四、主流类型与应用场景

1. 按封装形式分类

板端连接器：如Molex CMC系列154针连接器，支持三插槽直角安装，用于变速箱控制单元(TCU)。

线束端连接器：如XH-2AWXH系列，2-12针灵活配置，适用于车身控制模块(BCM)及传感器。

2. 按功能场景划分

高压密封型：

代表型号：JAE MX80(IP67密封)，用于电池包ECU接口。

参数：载流96A，耐压300V DC，插拔寿命>100次。

高速数据传输型：

代表型号：TE 929967-1(2.5mm触头)，传输速率10Gbps，用于毫米波雷达。

3. 车系专用接口

PSA 30pin：标致/雪铁龙早期车型诊断接口，支持ECU编程与故障码读取。

汽车ECU连接器通过精密结构(端子/壳体/锁扣)和严苛参数(IP67密封、150A载流、20Gs抗振)保障了车辆电子系统的可靠运行。其选型需遵循 “电气匹配场景、防护适配环境、结构满足寿命” 三大原则：动力域优先高电流端子(如Molex CMC154)，ADAS系统侧重高速传输(如TE 929967)，而引擎舱必选耐高温密封型号(如JAE MX80)。未来，随着域控制器集成与800V平台普及，ECU连接器将向 高密度(0.64mm微型端子)、 智能化(集成温度传感) 及 材料轻量化(PPS替代金属) 演进——每一处创新，都在重新定义汽车电子的安全边界。
