栅栏式接线端子HD与HB型号区别全解析 选型要点与应用场景

栅栏式接线端子作为工业配电、设备控制的核心连接组件，其型号差异直接影响电气系统的可靠性与适配性。HD与HB系列在结构设计、电流承载(如HD系列可达200A，HB系列多用于100A以下场景)及防护等级(IP20至IP67)上各有侧重。本文结合IEC 60947标准与行业应用案例，系统梳理HD与HB端子的技术差异，为工程师提供精准选型依据。

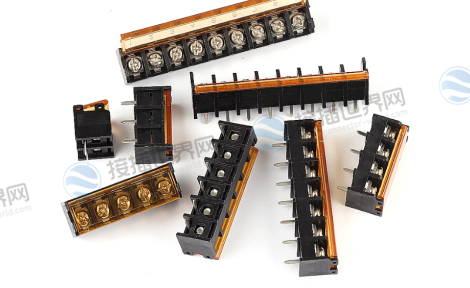

一、结构设计与安装方式

1.HD系列

结构特性：

通常采用双层栅栏设计(如DG1450H-B系列)，栅栏高度8-15mm，增强防触指保护;

支持大线径(16-300mm²)，适配M8-M12螺钉固定，扭矩范围2.0-4.5N·m。

安装方式：

导轨安装为主(35mm标准导轨)，搭配限位器防止滑动;

部分型号支持直接螺钉固定，适用于非标机柜或高振动环境。

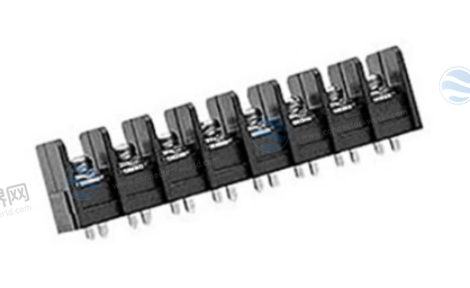

2.HB系列

结构特性：

单层栅栏结构(如HB9500系列)，栅栏高度5-10mm，紧凑型设计;

线径适配范围较窄(0.5-6mm²)，常用M3-M6螺钉，扭矩0.5-1.5N·m。

安装方式：

多采用PCB焊接安装(如维峰BH762系列)，适用于空间受限的电路板布局;

部分型号配备透明防护盖(IP20/IP40)，便于状态检查。

二、电气性能对比

1.电流与电压承载

HD系列：

标称电流50-200A(如中航光电HVP系列)，额定电压600-1000V，适配光伏逆变器、储能系统等高功率场景;

触点采用镀银铜材质，接触电阻≤0.5mΩ，耐温范围-40℃~+120℃。

HB系列：

标称电流10-32A(如蓝翎HB9500)，额定电压250-300V，适用于开关电源、LED控制器等中低功率设备;

触点多为镀锡铜，接触电阻≤20mΩ，耐温-25℃~+85℃。

2.防护等级与环境适应性

HD系列：

基础防护IP20，户外型号(如菲尼克斯PTFIX系列)可达IP67，抗盐雾96小时;

材质以PA66+30%玻纤为主，阻燃等级UL94 V-0。

HB系列：

防护等级多为IP20/IP40，适用于柜内干燥环境;

壳体材质以普通PA66或PBT为主，成本较低。

三、典型应用场景

1.HD系列：

新能源领域：光伏汇流箱(适配35mm²导线，电流200A)、储能电池组连接;

重工业设备：电机控制柜、轨道交通配电系统(抗振等级IEC 61373 Class B)。

2.HB系列：

消费电子：智能电表、LED驱动电源(线径≤6mm²);

低压控制：PLC信号端子、传感器接线盒(空间紧凑场景)。

四、选型误区与解决方案

1.电流不匹配：

问题：HB系列误用于100A以上场景导致过热烧蚀;

对策：按实际电流×1.2倍余量选型，高功率场景优选HD系列。

2.环境适配不足：

问题：HB系列在潮湿环境中绝缘老化;

对策：户外或腐蚀环境选用HD系列IP67型号，并定期涂抹防氧化脂。

HD与HB栅栏式接线端子的差异化设计满足了不同功率等级与环境需求。通过匹配电流参数、结构特性及防护等级，可显著提升系统稳定性。接插世界网提供菲尼克斯、中航光电、蓝翎等品牌全系列端子现货，支持型号速查与专业技术指导，助您高效完成精准选型!
