新能源汽车连接器端子插拔力全解析：标准要求、测试方法及优化策略
端子插拔力是衡量新能源汽车连接器机械寿命的核心指标，直接关系高压互锁(HVIL)失效风险，据行业统计，插拔力超标导致的连接器故障占整车电气问题的23%，本文基于USCAR-2、LV214、QC/T 1067等车规标准，系统解析插拔力测试规范、允差范围及分场景设计策略，为三电系统连接安全提供技术保障。
一、插拔力核心标准与参数要求
1. 三大车规标准对比
| 标准 | 测试条件 | 插拔力范围 | 循环寿命要求 |
|---|---|---|---|
| USCAR - 2 | -40℃~85℃, 10 - 2000Hz振动 | 插入力≤50N，拔出力≥5N | 50次循环力衰减≤20% |
| LV214 | -40℃~150℃, 盐雾96小时 | 插入力≤45N，拔出力8 - 40N | 拔出力波动≤15% |
| QC/T 1067 | 湿热循环(85℃/85%RH) | 插入力≤60N，拔出力≥6N | 30次循环无失效 |
2. 分场景参数差异

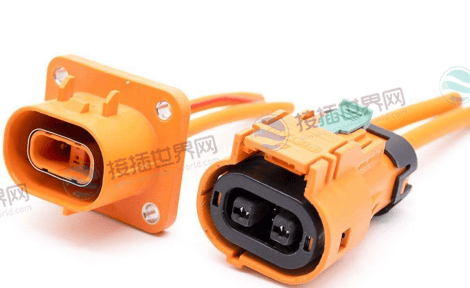

高压连接器(800V平台)：
插入力≤40N(防操作疲劳)，拔出力15-30N(防振动脱落)
案例：TE AMP+ HVR 280系列，镀金层0.8μm保障插拔力稳定性

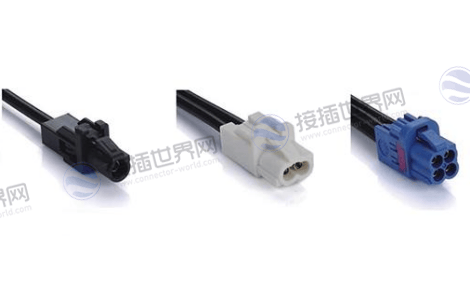

高速FAKRA连接器：
插入力≤25N(精密对位需求)，拔出力5-15N
案例：罗森伯格HFM®系列，自锁结构设计
二、插拔力测试方法(USCAR-2 V3)
1. 设备与流程
测试机：伺服控制拉力机(精度±0.5N)，速度25mm/min
温变测试：-40℃/25℃/150℃三温区各测10次
振动叠加：XYZ三轴随机振动(PSD 0.04g²/Hz)
2. 合格判定
| 失效模式 | 允差范围 | 检测工具 |
|---|---|---|
| 插入力超标 | >标称值120% | 力传感器 + 位移曲线 |
| 拔出力衰减 | 第50次循环值<初始值80% | 数据比对软件 |
| 端子塑性变形 | 接触区域磨损深度>0.05mm | 3D轮廓仪 |
三、插拔力失效机理与优化方案
1. 四大失效原因分析
镀层磨损：
现象：镀锡端子插拔20次后摩擦力下降40%
对策：改用镀金(0.76μm)或银钯合金(成本升30%，寿命提3倍)
端子结构变形：
案例：0.64mm厚磷青铜弹片应力集中断裂
优化：有限元分析(FEA)优化应力分布，厚度增至0.8mm
温度蠕变：
数据：PA66绝缘体在150℃时膨胀率1.8%，导致拔出力下降25%
方案：改用LCP材料(膨胀率0.3%)
2. 工艺优化三要素
表面润滑：
全氟聚醚(PFPE)涂层降低摩擦力30%(如杜邦Krytox GPL 205)
导向结构：
15°斜角导入+导向槽设计(误差容限±0.4mm)
锁止机构：
二次锁扣(CPA)提升拔出力至50N(大众VW 80300标准)
四、分场景选型指南
1. 高压电池连接器
推荐型号：泰科NanoMQS 0.64系列
参数：插入力35N±5N，拔出力25N±3N(-40℃~150℃波动≤10%)
验证要求：50次插拔+48h盐雾后拔出力≥22N
2. 车载以太网连接器
推荐型号：莫仕MX-DaSH系列
参数：插入力22N±3N，阻抗100Ω±5%(10Gbps传输)
3. 国产替代方案
| 国际型号 | 国产对标 | 插拔力性能 | 成本降幅 |
|---|---|---|---|
| TE HVA 280 | 中航光电HV80 | 插入力38N vs 40N | 35% |
| Molex MX150 | 永贵电器EGC - 35 | 拔出力28N vs 30N | 40% |
精准控制端子插拔力是保障新能源汽车电气安全的核心，接插世界网提供泰科、中航光电等品牌全系列USCAR-2认证连接器。
