杜邦连接器型号大全：从选型指南到应用解决方案的完整参考

杜邦连接器作为电子设备中应用最广泛的互联解决方案之一，其型号繁杂、规格多样，常令选型工程师陷入困惑。据统计，超过35%的电路连接故障源于连接器选型不当，接插世界网基于全球供应商目录及技术标准，系统梳理杜邦连接器的全系列型号、技术特性与应用场景，涵盖2.54mm/2.0mm间距、板对板/线对板连接、高低频应用等关键分类，助力工程师精准匹配项目需求，避免因连接器选型错误导致的系统可靠性问题。

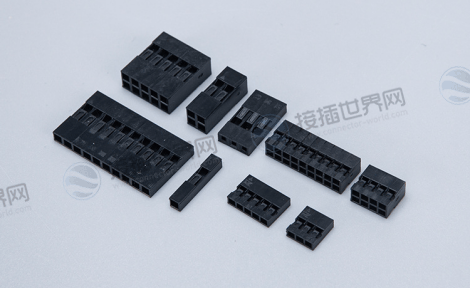

一、杜邦连接器核心系列型号解析

杜邦连接器按间距尺寸和结构特性可分为以下主流系列：

1. PH系列(2.54mm间距)

型号标识规则：PH2.54XXP(XX代表针位数，如3P/6P/12P)

技术参数：额定电流3A，额定电压250V，耐压值800V AC，工作温度25℃～85℃

典型型号：

TJC8系列：带锁扣设计，防脱落结构(2P12P可选)

A2541WR系列：镀金端子，弯插式设计，接触电阻≤20mΩ

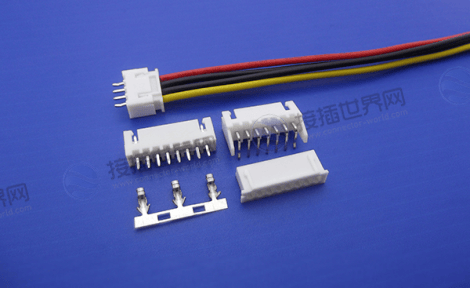

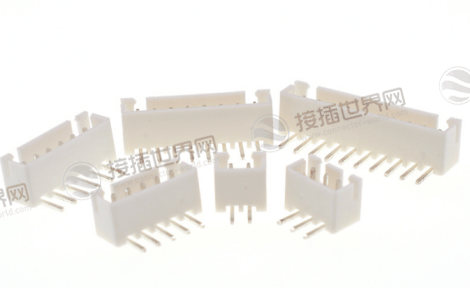

2. XH系列(2.50mm间距)

特性：高密度设计，兼容JST XH标准

应用场景：消费电子主板连接、电源模块互联

额定值：电流2A，电压150V

3. 2.0mm微间距系列

型号示例：SCT2015系列(225P单排/双排配置)

性能参数：额定电流1A，耐压1000V AC/min，适用AWG2630线规

表：杜邦连接器主流系列参数对比

二、型号标识规则与关键技术参数

杜邦连接器型号通常包含间距尺寸、针位数、结构形式三大要素：

间距编码：

PH2.54(2.54mm)、SCT2015(2.0mm)、XH2.50(2.50mm)

针位数表示：

单排：XXP(如6P表示6针)

双排：2xXXP(如2x6P表示12针双排)

结构代号：

WR：弯插式(Right Angle)

ST：直插式(Straight)

LN：带锁扣型(With Lock)

关键性能指标：

电气参数：接触电阻(≤20mΩ)、绝缘电阻(≥1000MΩ)、介电强度(8001500V AC)

机械特性：插拔次数(≥500次)、端子保持力(>15N)

材料规范：

端子：磷青铜镀锡/镀金(厚度0.20.8μm)

胶壳：尼龙66(UL94V0阻燃等级)

三、应用场景与选型指南

根据不同应用场景的需求，杜邦连接器选型应遵循以下原则：

1. 消费电子产品

推荐型号：PH2.543P/4P(按键板连接)、XH2.506P(电源管理模块)

选型依据：2.54mm间距便于手工焊接，3A电流满足大部分低压电路需求

2. 工业控制设备

推荐型号：EH系列(带密封结构)、TJC8带锁扣型号

关键要求：耐振动设计(锁扣结构防脱落)、40℃～105℃宽温域支持

3. 高频信号传输

解决方案：镀金端子型号(如A2541WR系列)

优势：镀层降低接触电阻(≤20mΩ)，减少信号衰减

4. 高密度布局场景

优选型号：2.0mm间距系列(SCT2015双排结构)

空间效益：较2.54mm间距节省37%布局面积

四、兼容型号与替代方案

杜邦连接器存在大量兼容型号，工程师可基于成本与性能需求选择：

国际兼容型号：

Molex 2201XX系列(兼容PH2.54)

JST XH系列(兼容2.50mm间距)

国产替代方案：

长江连接器CJT系列(如A2541WR替代杜邦原厂型号)

深圳顺生电子SUNSON系列(全系列兼容产品)

替代选择注意事项：

验证端子材质(磷青铜vs.黄铜)

确认胶壳阻燃等级(UL94V0为最低要求)

检查镀金厚度(高频应用需≥0.5μm)

五、常见问题与解决方案

1. 接触不良问题

成因：端子氧化或镀层磨损

解决方案：选择镀金端子型号(如A2541WR系列)

2. 连接器脱落故障

改进方案：采用带锁扣设计型号(如TJC8系列)

3. 间距匹配错误

预防措施：使用专业间距量规(2.54mm/2.0mm标尺)

4. 焊接不良

工艺优化：选择镀锡端子型号(焊接性优于镀金端子)

杜邦连接器作为电子互联的基础组件，其型号选择直接影响系统可靠性。工程师应依据电流负载、间距约束、环境条件三大核心要素，结合本文提供的型号参数与选型指南进行决策。随着5G和物联网技术的发展，杜邦连接器正向着高频化(镀金端子)、高密度(2.0mm间距)、高可靠性(带锁结构)方向演进。建议通过授权供应商(如立创商城)采购正品连接器，并借助专业工具验证关键参数，确保产品长期运行稳定性。如需最新型号目录与技术规范，可访问杜邦官方资源或授权分销平台获取完整数据手册。
