杜邦连接器点区分位图完全指南：识别、应用与制作详解

在电子工程和连接器应用领域，杜邦连接器因其便捷性和可靠性而广受欢迎。然而，面对多引脚、高密度的连接器配置，如何快速准确地识别各个引脚的功能和位置成为了技术人员的关键挑战。杜邦连接器点区分位图(Pin Identification Bitmap)正是解决这一问题的有效工具，它通过图形化的方式清晰标注每个引脚的定义和极性，大幅减少了连接错误的发生率，接插世界网将全面介绍杜邦连接器点区分位图的作用、制作方法、应用场景以及使用技巧，为电子工程师、维修人员和爱好者提供实用的指导。

一、杜邦连接器点区分位图的核心概念与作用

杜邦连接器点区分位图是一种专门用于标识杜邦连接器各个引脚(针脚)位置、编号、功能及极性的图形化参考图表。它通常以简明的图示方式呈现，帮助用户快速识别和正确连接电缆与设备。

1. 基本构成要素

引脚编号标识：明确标注每个引脚的数字或字母编号。位图上通常会使用数字(如1, 2, 3...)或字母(如A, B, C...)来系统性地标注每个引脚。

功能符号标注：使用图形符号或缩写文字表示引脚的功能(如VCC表示电源正极，GND表示地线，SDA、SCL表示I2C通信线路等)。

极性指示：通过特殊的标记(如颜色块、三角符号、斜线阴影)明确指示第1引脚(Pin 1)的位置或接口的方向，防止反接。常见的标记包括“●”、“▲”、“□”或颜色凹点。

接口类型说明：注明连接器的类型(例如，是2.54间距的单排针还是双排针，是公头还是母头)。

2. 主要作用与重要性

防止连接错误：电子设备中错误的连接可能导致电路板或组件损坏。点区分位图提供了直观的视觉参考，指导用户(尤其是新手)正确对接连接器，避免因误接导致的短路或设备损坏。

提高工作效率：在维修、组装或调试设备时，无需反复查阅冗长的文字手册，通过位图即可快速确认引脚定义，显著提升工作效率。

便于教学与沟通：在技术文档、教程或培训资料中，点区分位图是一种高效的信息传递工具，使得引脚分配信息一目了然，便于理解和交流。

辅助设计与布线：对于电子设计人员，在绘制电路图或设计PCB时，清晰的点位图有助于合理规划接口布局和连线。

二、如何识别与解读杜邦连接器点区分位图

正确解读点区分位图是准确连接的前提。以下是常见的识别方法和技巧：

1. 定位第1引脚(Pin 1)

位图上通常会有一个明确的标记来指示第1引脚的位置。这是所有引脚编号和功能定义的基准点。

寻找特殊标记：注意位图上的独特符号，如白色三角(“▽”)、圆点(“●”)、缺口(“U”)、颜色斑块或斜角边框，这些常用来表示Pin 1所在侧。

观察引脚编号规律：引脚编号顺序通常有规律可循。例如，对于双排针(Dual Row) connector，编号顺序可能是“Z”字形(即一排从左到右，另一排从右到左)或顺时针方向。位图会清晰地用数字显示出这种规律。

2. 理解功能符号

熟悉常见的电路符号和英文缩写对于理解引脚功能至关重要。

3. 注意接口类型与极性

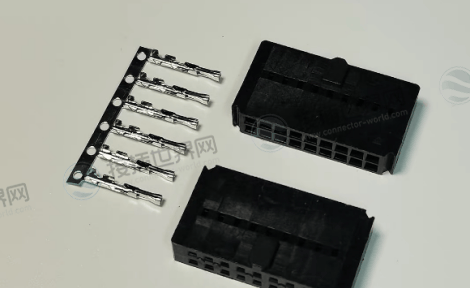

确认位图对应的连接器是公头(Male Header，带针脚)还是母头(Female Header，带插座)。

注意连接器是否有防呆设计(Polarization)，即物理上的不对称结构(如导向槽、卡扣、堵孔)防止插反，位图上可能会体现这一特点。

三、杜邦连接器点区分位图的制作规范与方法

创建一张清晰、准确的杜邦连接器点区分位图需要遵循一定的规范。

1. 制作工具

矢量绘图软件：推荐使用Adobe Illustrator、CorelDRAW或免费的Inkscape、LibreOffice Draw等。矢量图可以无限缩放而不失真。

专用EDA工具：一些电子设计自动化(EDA)软件(如KiCad、Altium Designer、Eagle)也支持生成元件封装图或引脚配置图，可导出为图像格式。

在线图表工具：如Lucidchart、Draw.io等，提供了丰富的图形库和模板，方便快速绘制。

2. 制作步骤与要点

确定引脚排列和功能：

这是绘制位图的基础。务必依据可靠的数据手册(Datasheet)或实际测量确定所有引脚的编号和功能定义。

选择清晰的图示风格：

使用简单几何图形(如矩形、圆形)代表连接器和引脚。

保持比例：尽量使图示中引脚的间距与实物比例相符，尤其是区分2.54mm、2.0mm、1.27mm等不同间距时。

高对比度色彩：使用对比鲜明的颜色来区分不同的功能区域。例如，电源引脚用红色，地线用黑色或绿色，信号线用蓝色或黄色。

添加文字标注：在引脚旁边清晰地标注其编号和功能。文字大小要适中，易于阅读。

突出显示关键信息：

醒目标注Pin 1：使用与其他引脚不同的颜色、符号或加大字号来突出显示第1引脚。

功能分组：将相同功能类型的引脚(如所有电源引脚、所有数据线)用相同的颜色背景或虚线框分组标注，增强可读性。

添加必要图例和说明：在位图旁边或下方添加一个简短的图例，解释所使用的颜色、符号的含义。同时，可以注明连接器的型号、间距、位图版本等信息。

审核与测试：位图制作完成后，最好由他人审核或在实际连接中进行测试验证，确保其准确无误。

四、杜邦连接器点区分位图的实际应用场景

点区分位图在多个领域发挥着重要作用：

1. 电子制造与组装(PCB组装)

在电路板(PCB)的组装和生产过程中，工人需要根据位图将线缆、传感器、显示模块等外部设备准确连接到板载的杜邦接口上。位图是作业指导书(SOP)的重要组成部分，能有效减少批量生产中的错误率。

2. 设备维修与诊断

维修人员在排查硬件故障时，经常需要测量接口上特定引脚的电压或信号。点区分位图可以快速指导他们找到正确的测试点，提高维修效率。

3. 原型开发与实验(Arduino、树莓派等)

电子爱好者、学生和工程师在使用Arduino、树莓派等开发板进行项目制作时，需要连接大量的传感器、执行器和扩展板。这些模块常常使用杜邦线连接。清晰的点位图对于正确连接至关重要，避免了接线错误导致的调试困扰甚至器件损坏。

4. 技术文档与教学资料

在产品说明书、硬件设计文档、在线教程和教科书中，集成杜邦连接器的点区分位图，可以使接口信息呈现得更加直观、易懂，极大提升学习体验和资料质量。

五、常见问题与使用技巧(FAQs)

1. 如果找不到官方点区分位图怎么办?

查阅数据手册：首先尝试查找该连接器或其所连接模块的官方数据手册(Datasheet)，通常里面会有详细的引脚定义图。

使用万用表测量：如果没有资料，可以谨慎地使用万用表的通断档或电阻档，结合电路逻辑，自行测绘出引脚连接关系。

寻找开源项目参考：对于常见的开发板(如Arduino、树莓派)或其扩展板(Shield/HAT)，通常在开源社区、论坛或官方项目中可以找到爱好者们分享的引脚定义图。

2. 位图上引脚编号与实际连接器上的物理标记不符?

优先以连接器实体上的物理标记(如丝印、凹点)为准。位图可能是错误的或版本过时。若发现不符，应验证位图的准确性。

3. 如何防止因使用位图仍接错线?

双重检查：连接前和连接后，都对照位图仔细检查一遍。

逐根连接：对于多芯线缆，不要一次性全部连接好，最好逐根核对、逐根连接。

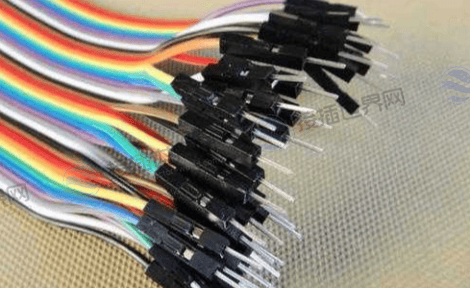

使用彩色杜邦线：采用不同颜色的杜邦线对应不同功能的引脚(如红色接VCC，黑色接GND)，形成颜色编码，方便检查和排查错误。

杜邦连接器点区分位图作为一种高效、直观的技术工具，在电子连接领域发挥着不可或缺的作用。它通过图形化的语言消除了连接过程中的不确定性，显著提高了工作的准确性和效率。无论是对于专业工程师还是电子爱好者，掌握点区分位图的解读和制作技能，都意味着能够更加从容地应对复杂的接线挑战，减少错误，提升项目成功率。随着电子设备接口的日益复杂，对标准化、可视化技术文档的需求将持续增长，点区分位图的价值也将愈发凸显。未来，随着AR(增强现实)等技术的发展，我们或许能看到更加智能、交互性更强的“动态位图”，为电子装配和维修带来革命性的体验。
