杜邦接头接线规则详解：从入门到精通的安全连接指南

杜邦接头作为电子实验、嵌入式系统和DIY项目中最常用的连接器之一，其接线的正确性与可靠性直接关系到整个电路系统的稳定运行，许多电子项目失败的原因往往可以追溯到简单而关键的杜邦接头接线环节，无论是直插式连接、钳式连接还是接头连接，只有遵循正确的接线规则和操作规范，才能确保信号传输的完整性和设备的安全性，接插世界网将深入探讨杜邦接头的标准化接线流程、关键注意事项以及高级技巧，为读者提供一份从基础到进阶的全面接线指南。

一、杜邦接头接线前的准备工作

1. 工具与材料选择

合格的接线始于正确的工具和材料选择。以下是接线所需的核心工具和材料清单：

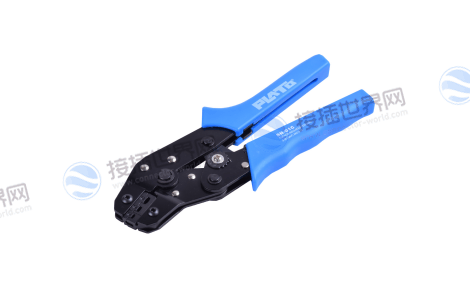

压线钳：专业压线钳(如SN-01BM型)是确保压接质量的关键工具，能提供均匀的压力和精确的成型。对于业余爱好者，Hozan P-707或IWISS SN-025等工具也能提供不错的压接效果。

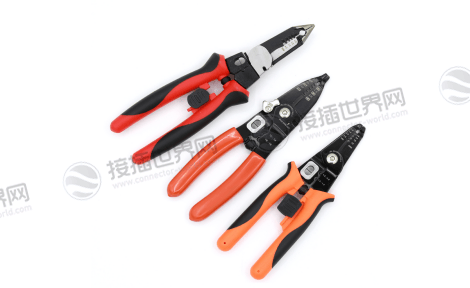

剥线钳：用于精确剥离导线绝缘层，避免损伤线芯。剥线长度通常以插入插头孔位后露出约5mm为宜。

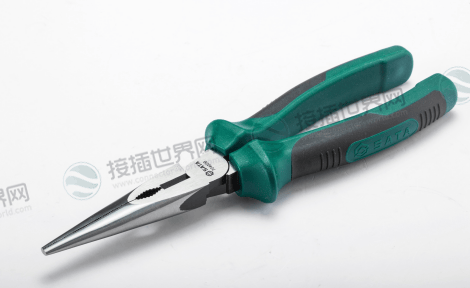

尖嘴钳：辅助弯曲端子和固定线材。

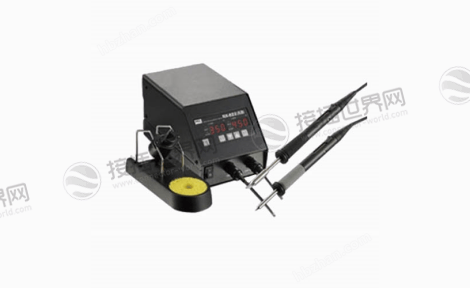

电烙铁与焊锡：对于某些应用，需要进行焊接以确保连接牢固，特别是在大电流或高振动环境中。

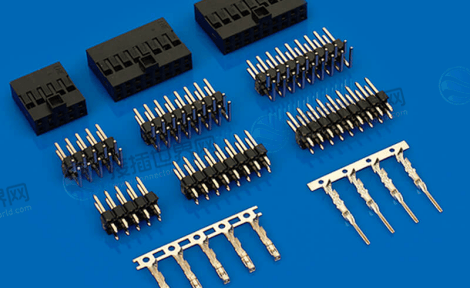

杜邦接头组件：包括胶壳(housing)和端子(terminal)。端子通常由磷青铜(Phos.bronze)制成并镀锡，胶壳则常用尼龙(Nylon)材料(如UL94V-0等级，具阻燃性)。

线材：选择符合规格的导线(如AWG28~22)，确保线径与端子匹配。

2. 工作环境准备

确保工作区域整洁、照明充足。良好的照明是精确操作的必备条件，尤其是在处理小型端子时。

二、杜邦接头标准化接线流程

遵循正确的接线步骤是保证连接可靠性的核心。以下是经过行业验证的标准化流程：

1. 规划与确认

根据电路图或设备说明书，明确接线顺序。错误的接线顺序可能导致电路工作异常甚至设备损坏。

确认杜邦接头的类型(如公头、母头)和间距(常见的2.54mm，或其他如2.0mm、1.25mm)。

2. 剥线处理

使用剥线钳剥离导线绝缘层。剥线长度应适中，通常以插入后露出约5mm线芯为宜。

避免损伤线芯，否则会降低机械强度和导电性。

3. 端子压接(核心步骤)

将露出的线芯精确放置于端子的指定位置。对于母端子，通常需将线芯与端子上的金属片对齐，并将塑料线管与三角突出处对齐，然后用尖嘴钳将三角突出弯折包起线管。

使用专业压线钳进行压接。压接时，应确保端子上的两个金属片与线材导线紧密压合在一起。导体压接部要紧固线芯，绝缘压接部要卡住线皮，以实现应力释放。

压接后，轻轻拉动线材检查是否牢固，避免虚接。

4. 端子安装入胶壳

将压接好的端子沿正确方向插入胶壳对应的孔位中。

听到“咔哒”声或感到明显到位感时，表示端子已正确锁定的。

检查所有端子是否处于同一高度，确保平整性。

5. 最终检查与测试

目视检查每个端子的接线是否牢固，有无松动或偏斜。

使用万用表的通断档检查所有连接的导通性及与其它线路间有无短路。

可进行适当的拉拔测试(力度适中)，检验端子的保持力。

表：杜邦接头接线常见问题及检查方法

三、杜邦接头接线的关键规则与安全规范

1. 电气安全规则

极性识别：严格遵守电源极性(红色线通常接正极(VCC)，黑色线接负极(GND))。信号线(如黄色、橙色)需按设备定义连接。

电流容量：杜邦接头通常额定电流为3A AC/DC，额定电压为250V AC/DC。严禁超负荷使用，以免过热引发危险。

绝缘保护：确保端子完全插入胶壳，无裸露带电部分。在高压应用时，应考虑额外的绝缘措施。

2. 机械安全规则

防误插设计：注意接头的防呆方向。部分胶壳有键位或卡扣，切勿强行插入，以免损坏端子。

应力释放：压接时确保端子的绝缘压接部牢固卡住线皮，避免线缆受力直接传递到导体压接部。

插拔操作：应垂直插拔，避免歪斜导致引脚弯曲或折断。拔取时可借助工具(如起子)轻轻撬起，而非粗暴拉扯线材。

3. 焊接增强规则(如适用)

在一些对可靠性要求极高的场合(如高频振动环境)，可考虑在压接后对端子与线芯结合处进行少量点焊。

注意：焊接时，焊锡不能超过端子铜片的高度，以免干涉插入胶壳。同时，应避免焊锡过多导致导线变脆。

4. 线序管理与标识规则

颜色编码：采用标准线色编码(黑-GND，红-VCC，黄/橙-信号线)，便于识别和排查故障。

线缆整理：使用线扎、缠绕管或标签对线束进行整理和标识，特别是对于多引脚连接，能显著增加条理性并便于排查线路。

四、常见问题与故障排除

即使遵循规则，偶尔也可能遇到问题。以下是一些常见情况及解决方法：

端子无法插入胶壳：检查端子是否压接变形或有过多焊锡;确认胶壳孔位无异物;确认端子型号与胶壳匹配。

接头接触不良：检查端子金属片是否氧化或污染;确认压接是否紧固;可通过插拔数次摩擦触点去除氧化膜，严重时需更换端子。

信号干扰或失真：检查线缆是否过长(高频信号易衰减);确认信号线是否远离电源线以减少耦合干扰。

五、进阶技巧与最佳实践

对于追求卓越和效率的用户，可以考虑以下建议：

投资专业工具：一把专业的压线钳(如HT-95)虽然初始成本较高，但能 consistently 生产出高质量、高一致性的压接，提升整体可靠性和工作效率。

预绝缘端子：考虑使用预绝缘端子，它们提供额外的电气保护和机械强度。

建立标准化流程：为自己或团队制定一套标准的接线操作程序(SOP)，包括检查点，确保每一次连接都可靠无误。

持续学习与分享：电子连接技术也在不断发展，关注新的工具、技术和行业标准，并与社区分享经验。

掌握杜邦接头的正确接线规则是每一位电子工程师、爱好者和维修人员的必备技能。它不仅是将导线与端子简单结合，更是一门融合了精密操作、电气知识和安全规范的技术。从充分的准备、规范的压接操作到严格的检查测试，每一个环节都至关重要。遵循本文阐述的规则和指南，您将能显著提高接线的可靠性和工作效率，减少因连接问题导致的故障，让您的电子项目运行更加稳定顺畅。记住，安全、可靠、规范——这是杜邦接头接线永不改变的黄金法则。
