杜邦线接口类型全解析：从基础定义到应用选型指南

在电子工程和连接器领域，杜邦线接口作为一种基础而重要的连接组件，其类型的正确识别与选择直接影响着电路连接的可靠性和效率。杜邦线接口并非单一类型，而是包含多种不同结构和功能的连接器体系，主要分为板对板连接器、线对板连接器和线对线连接器三大类别，这些接口采用2.54mm标准间距设计，通过公头(针脚)和母头(插座)的配合，实现电子设备间的信号传输和电力供应，接插世界网将系统解析杜邦线接口的类型特征、应用场景及选型指南，为电子工程师、爱好者和采购人员提供全面的技术参考。

一、杜邦线接口的基础定义与核心特征

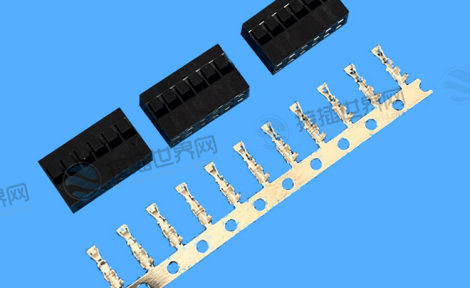

杜邦线接口是一种基于2.54mm间距标准的电子连接器，其名称来源于最初的生产厂商——美国杜邦公司。这类接口通常由塑料外壳(胶壳)和金属触点组成，通过插拔式设计实现快速连接，无需焊接即可完成电路导通。

核心特征包括：

1. 标准化间距：采用2.54mm(0.1英寸)引脚间距，与面包板和多数据开发板(如Arduino、树莓派)兼容。

2. 模块化设计：支持单排(1P-10P)和双排配置，用户可根据需要自由组合孔位数。

3. 插拔机制：依靠金属针脚与插座的物理接触实现导电，支持多次重复插拔。

4. 颜色编码：导线通常采用彩色PVC绝缘层(红、黑、黄等)，红色常代表电源正极，黑色代表地线，方便电路识别和布线。

二、杜邦线接口的三大主要类型

根据连接对象和应用场景的不同，杜邦线接口可分为以下三大类型：

1. 板对板连接器(Board-to-Board)

板对板连接器主要用于直接连接两块电路板，传递信号和电力。其特点是省略了导线环节，实现更紧凑的设备布局。

排针/排母：最基础的板对板接口类型。排针(公头)为单排或双排金属针脚，直接焊接在PCB上;排母(母头)为对应的插座，用于接收排针。

应用场景：低端、大尺寸的智能设备，开发板、调试板等。其优点是便宜、方便、硬连接很稳固、过电流能力强、方便焊线和测试;缺点是体积大，难弯曲，间距大，很难做上百pin的连接(太大了)。

技术参数：额定电流通常为3A，额定电压为250V AC/DC，接触电阻≤0.01Ω。

2. 线对板连接器(Wire-to-Board)

这是杜邦线最经典的应用形式，通过导线将电路板与外部设备或模块连接起来。

公对母杜邦线：一端是公头(针脚)，另一端是母头(插座)。这种类型非常灵活，例如，公头可插入开发板的排针，母头则可连接面包板或其他模块的公头。

应用场景：电子原型开发、实验性电路搭建、单片机开发(如连接Arduino、树莓派与传感器、显示屏等模块)。

优势：提供了极大的灵活性，便于调试和测试，无需焊接即可快速变更连接方式。

3. 线对线连接器(Wire-to-Wire)

此类接口用于直接连接两根导线，延伸电路长度或实现特定功能的转接。

公对公杜邦线：两端均为公头，常用于连接两个母口插座或模块。

母对母杜邦线：两端均为母头，适合连接两个公头针脚。

应用场景：扩展接口、延长线缆、在面包板上进行多点连接等。

选型注意：需确保线缆规格(如AWG线号)与连接的电流负载匹配，例如较大的电流需要较粗的导线(如AWG22)，而信号线则可以使用较细的导线(如AWG28)。

表：杜邦线接口主要类型及特点总结

三、特殊类型与衍生设计

除了上述基本类型，杜邦线接口还有一些特殊和衍生的设计，以满足特定需求：

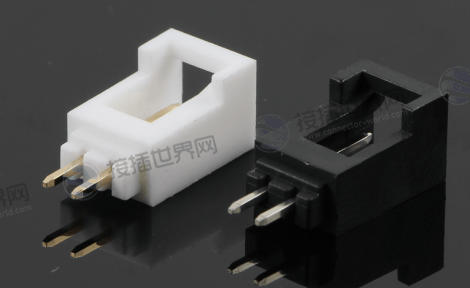

1. 带锁定机制的杜邦连接器：

在外壳上添加了锁定机构(如卡扣)，可以更牢固地保持导线的位置，防止在振动或移动环境中意外松脱，提高连接的可靠性。

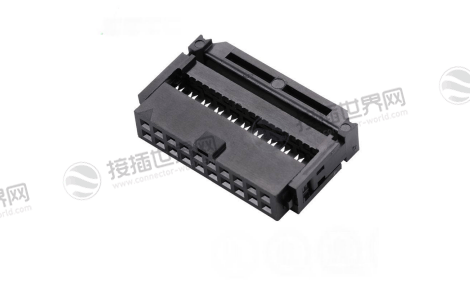

2. IDC连接器：

IDC(Insulation-Displacement Connector，绝缘位移连接器)是杜邦连接器的一种。它无需剥线，通过压力使连接器的金属触点位移刺穿导线的绝缘层，从而与导体建立电气连接，适用于快速批量生产。

3. 双排杜邦连接器：

提供两排插孔，在有限的空间内实现更多引脚的连接，适用于需要较多信号连接的电路。

4. 不同间距的“杜邦风格”连接器：

虽然经典的杜邦接口间距为2.54mm，但也存在其他间距(如2.0mm)的类似连接器，适用于更高密度或特定需求的连接。

四、杜邦线接口的应用领域

杜邦线接口凭借其便捷性和灵活性，在多个领域发挥着重要作用：

1. 电子原型开发与实验：这是杜邦线最经典的应用场景。在Arduino、树莓派等开发板平台上，开发者广泛使用杜邦线快速连接各种传感器、执行器、显示模块和面包板，验证电路设计和功能概念，无需焊接，大大提高了开发效率。

2. 教育领域：在电子电路教学、创客教育和STEM项目中，杜邦线接口因其安全、直观和可重复使用的特性，成为学生学习电路知识的理想工具。

3. 设备调试与维修：工程师和技术人员常用杜邦线连接测试仪器(如示波器、逻辑分析仪)或飞线，进行电路板调试、信号测量和故障排查。

4. 物联网(IoT)设备：在物联网设备中，常用于连接传感器、通信模块以及其他外围设备，确保设备之间的数据传输和电力供应。

5. 工业控制与自动化：在工业控制系统中，杜邦连接器作为一种可靠的连接方式，经常应用于控制系统的连接和传感器的数据采集。

五、如何选择合适的杜邦线接口

选择适合的杜邦线接口时，需要综合考虑以下几个因素：

1. 连接类型与对象：明确是需要连接板对板、线对板还是线对线。根据目标连接器的类型(公头或母头)选择相应的杜邦线(如公对母、公对公或母对母)。

2. 电流与电压要求：检查电路的电流和电压需求，确保所选杜邦接口的额定值(通常杜邦线额定电流为3A，额定电压为250V AC/DC)满足要求，避免过载风险。

3. 线缆规格：根据传输的电流大小和信号频率选择合适的线缆规格(线径，如AWG22或AWG28)。电源线通常需要更粗的线径，而信号线则可使用较细的线径。

4. 间距与引脚数：确认连接对象的引脚间距(确保是2.54mm或其他匹配间距)以及所需的引脚数量(如40P排线或单个1P连接器)。

5. 环境因素：若应用环境存在振动或需要更高的可靠性，应优先考虑带锁定机制的连接器。对于需要频繁插拔的场合，也要选择耐用性好的产品。

6. 质量与成本：在预算范围内选择质量可靠的产品。劣质的连接器可能导致接触不良、电阻增大或易损坏，影响电路稳定性。

六、杜邦线接口的局限性与发展趋势

尽管杜邦线接口应用广泛，但也存在一些局限性：

电流限制：通常适用于低电流(如3A以下)信号和电源连接，不适合大功率应用。

机械强度：标准杜邦接口没有锁定机制，在振动环境中可能松脱，可靠性不如一些工业连接器。

连接密度：2.54mm的间距相对于现代电子设备小型化、高密度化的趋势，有时会显得占用空间较大。

未来发展趋势包括：

高密度化：出现更小间距(如1.25mm、1.0mm)的类似连接器以适应更紧凑的设计。

高性能化：材料升级(如更高耐温的绝缘材料、更优质的镀层)以提升电流承载能力和耐用性。

智能化：与防误插设计、状态指示等简单智能功能结合。

杜邦线接口作为一种基础而关键的电子连接组件，其类型的多样性和应用的广泛性体现了它在电子领域不可或缺的地位。从板对板的稳固连接到线对板的灵活跳线，再到线对线的便捷扩展，正确理解和选择杜邦线接口类型对于确保电路连接的可靠性、提升开发效率和保障设备稳定运行至关重要。随着电子技术向小型化、高密度化和高性能化方向发展，杜邦线接口及其衍生技术也在不断演进。对于电子工程师、爱好者和学生而言，掌握杜邦线接口的类型特性、应用场景和选型技巧，是一项宝贵的实用技能，能够帮助大家在电子制作和创新的道路上更加得心应手。
