杜邦线接头专业知识大全：从名称由来到底层结构解析

在电子制作和实验领域，杜邦线是最常用的连接线材之一，但很多人对其两端的接头并不了解，甚至简单称之为"杜邦头"。事实上，这种接头的专业名称是"杜邦端子"(Dupont Terminal)，它是由塑料外壳和金属接点组成的精密连接组件，具有2.54mm标准间距，分为公端子和母端子两种类型。杜邦端子能够快速连接电线，无需焊接即可实现可靠的电连接，广泛应用于电子原型开发、电路实验和各种电子设备的内部连接，接插世界网将深入解析杜邦线接头的正式名称、结构特点、工作原理以及实际应用，帮助读者全面了解这一重要但常被忽视的电子组件。

一、杜邦线接头的正式名称与起源

杜邦线接头的专业名称是"杜邦端子"(Dupont Terminal)，这个名字来源于其最初的生产厂商——美国杜邦公司。它是一种模块化的连接器系统，由塑料外壳和金属插针组成，可以根据需要组合成单排或多排连接器。

在中文语境中，这种接头常被称为：

杜邦接头：通俗叫法，指代整个连接器组件

杜邦端子：专业术语，强调其作为连接端子的功能

2.54mm间距接头：描述其物理特性，因其引脚间距通常为2.54mm(0.1英寸)

杜邦端子系统最初是由Berg Connectors(后被杜邦公司收购)在20世纪50年代推出的Mini-PV系列发展而来，如今已成为电子实验和原型开发领域的标准连接方案之一。

二、杜邦端子的结构组成与工作原理

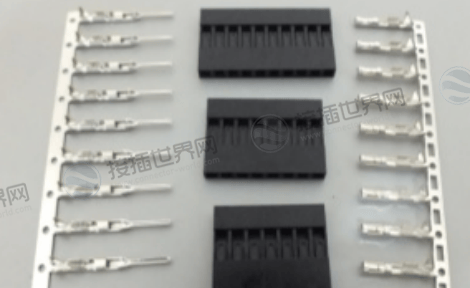

杜邦端子虽然小巧，但其结构设计却十分精巧，每个部件都有特定功能：

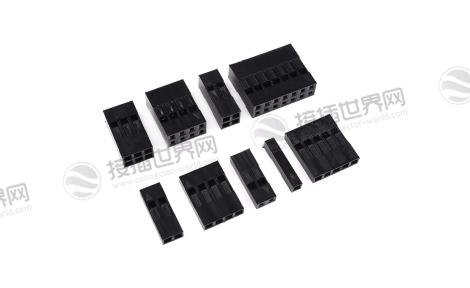

1. 塑料外壳(胶壳)

材质：通常采用尼龙66材料制造，具有UL94V-0阻燃等级

功能：提供绝缘保护和机械支撑，确保端子排列整齐

设计：内部有手指状结构来固定接触件，外观上多为黑色

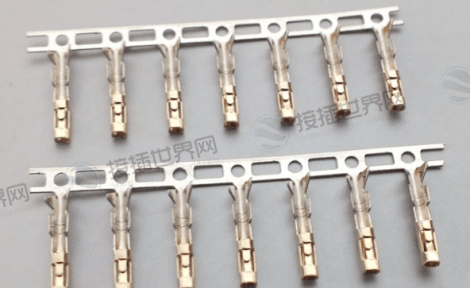

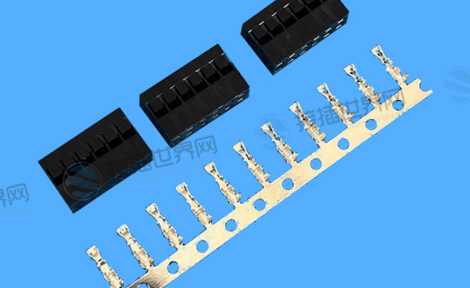

2. 金属触点

材质：通常由磷青铜或黄铜制成，表面镀锡或镀金以提高导电性和防氧化

设计：

公端子：呈针状设计，用于插入对应插座

母端子：呈套筒状设计，内部有弹簧片以夹紧插针

工艺：冲压成型，确保尺寸精确和一致性

3. 工作原理

杜邦端子通过弹性接触原理工作：

当公端子的插针插入母端子的套筒时，母端子内部的弹簧片会发生弹性变形，产生持续的接触压力，从而形成低电阻、高可靠性的电连接。这种连接方式无需焊接，可以反复插拔数百次而不失效。

三、杜邦端子的类型与规格

杜邦端子可以根据不同标准进行分类，了解这些分类有助于正确选择和使用：

1. 按性别分类

2. 按排列方式分类

单排端子：单排排列，常见有1P、2P、3P、4P、5P、6P、7P等配置

双排端子：双排排列，提供更高密度的连接

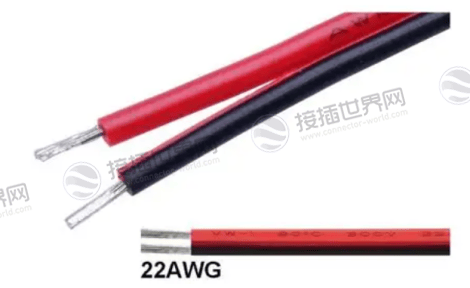

3. 按电线规格分类

杜邦端子支持不同规格的电线：

AWG28：较细，适用于信号传输

AWG22：较粗，适用于电源传输

4. 关键技术参数

间距：2.54mm(0.1英寸)

额定电流：3A AC/DC

额定电压：250V AC/DC

接触电阻：≤0.01Ω

绝缘电阻：≥1000MΩ

耐压值：1000V AC/min

工作温度：-25℃～+85℃

四、杜邦端子的应用场景

杜邦端子因其便捷性和灵活性，在多个领域得到广泛应用：

1. 电子原型开发与实验

杜邦端子是Arduino、树莓派等开发板的标准连接方式，可以快速连接传感器、执行器和显示模块等外部设备，大大简化了原型开发过程。

2. 电路板测试与调试

在PCB测试阶段，杜邦端子可以用来引出测试点，方便测量电压和信号，是电子工程师和维修人员的得力工具。

3. 教育领域

由于无需焊接即可实现电路连接，杜邦端子非常适合电子教学和实验课程，学生可以快速搭建和修改电路，学习电子原理。

4. 工业控制与自动化

在工业控制领域，杜邦端子用于连接传感器、执行器和控制器等部件，实现设备之间的信号传输和电力供应。

5. 物联网设备

在物联网设备中，杜邦端子常用于连接传感器、通信模块以及其他外围设备，确保设备之间的数据传输和电力供应。

五、杜邦端子的优势与局限性

优势：

1. 方便易用：采用插拔式设计，无需焊接即可快速连接

2. 高可靠性：金属接头设计能够保证连接稳定，且不容易松动

3. 灵活性强：可以根据需要自由组合，满足不同电路连接的需求

4. 可重复使用：可以多次插拔使用，适合频繁更换和调整电路的场合

5. 经济实惠：制造成本较低，广泛应用于各种低成本的电子产品和开发项目中

局限性：

1. 电流容量有限：通常只能承受3A以下的电流，不适用于大功率应用

2. 连接强度不足：没有锁定机制，在振动环境中可能松脱

3. 间距固定：只有2.54mm一种间距，无法满足更高密度连接的需求

六、杜邦端子与PH端子的区别

市场上经常与杜邦端子混淆的是PH端子，它们的主要区别如下：

七、如何正确选择和使用杜邦端子

选择要点：

1. 确定连接类型：根据需求选择公对公、公对母或母对母连接线

2. 考虑电流容量：根据传输电流大小选择适当规格的端子和线材

3. 注意线材质量：选择优质铜材和绝缘材料的线材，确保导电性和安全性

4. 确认间距匹配：确保端子间距与连接对象的间距一致(通常为2.54mm)

使用技巧：

1. 正确压接：使用专业压线钳确保端子与线材连接牢固

2. 避免过度插拔：虽然可重复使用，但过度插拔会降低连接可靠性

3. 注意防反接：杜邦端子没有防反接设计，连接时需注意极性

4. 适当加固：在振动环境中，可考虑使用热缩管或胶带适当加固连接处

杜邦线接头，专业名称为"杜邦端子"，是一种虽然小巧但却至关重要的电子连接组件。它由塑料外壳和金属触点组成，具有2.54mm标准间距，分为公端子和母端子两种类型，通过弹性接触原理实现可靠的电连接。杜邦端子因其方便易用、灵活性强和经济实惠等优点，已成为电子实验、原型开发和教育领域不可或缺的连接方案。然而，它也存在电流容量有限、连接强度不足等局限性，在选择和使用时需要根据具体应用场景进行评估。随着电子技术向高密度、高可靠性方向发展，杜邦端子也在不断演进，出现了多种改进型设计。无论您是电子爱好者还是专业工程师，深入了解杜邦端子的特性和应用方法，都将有助于您更高效、更可靠地完成电子项目的开发和调试工作。
