杜邦连接器选型原则全解析：从理论到实践的精准指南

在电子设计与制造领域，杜邦连接器虽是小部件，却直接影响整个系统的稳定性与可靠性。据统计，超过35%的电路故障源于连接器选型不当，面对繁多的杜邦连接器类型、规格及材质，如何根据具体应用场景系统化选型已成为工程师的核心挑战，接插世界网基于国际标准与工程实践，深度解析杜邦连接器的科学选型原则，为消费电子、工业设备及通信系统提供从理论到实践的全面指导，帮助您规避选型误区，提升产品性能。

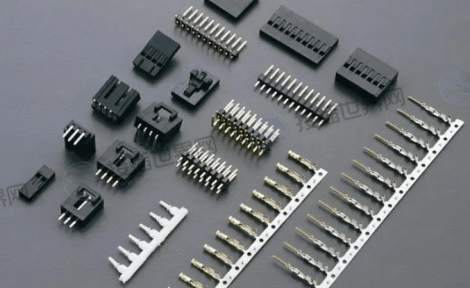

一、需求分析：选型前的核心准备工作

选型之初需明确应用场景核心需求，这是所有选型决策的基石：

电气性能需求：

确定工作电压(通常杜邦线额定电压为250V-300V)、电流负载(常见1A-3A)及信号类型(数字/模拟/高频)。高频应用需选择镀金端子以降低接触电阻(≤20mΩ)，电源线路则需优先考虑载流能力与线径匹配(如AWG22-28)。

机械连接要求：

根据连接点类型选择公头(Male)或母头(Female)。杜邦线种类繁多，包括母对母、公对母和公对公等类型，分别用于连接两个母接口、公头与母头接口以及两个公接口的设备。同时考虑插拔频率(实验室调试需≥500次插拔寿命，量产设备可适当降低)、空间限制(2.54mm标准间距或2.0mm高密度间距)及应力释放需求。

环境条件评估：

涵盖温度范围(商业级-25℃～85℃ vs. 工业级-40℃～105℃)、湿度、振动及化学暴露风险。户外或工业环境需选择耐水解材料(如Crastin HR HFS)及更高防护等级的设计。

表：杜邦连接器选型需求分析 checklist

二、核心选型原则体系

基于需求分析，需遵循五大核心选型原则：

1. 电气匹配性原则

电流电压匹配：确保连接器额定值(如3A/250V)高于实际工作值20%以上余量，避免过载发热。电源线路优选镀锡端子(载流能力强)，信号线路选镀金端子(电阻低)。

阻抗与信号完整性：高频信号(>100MHz)需选择屏蔽型杜邦线或双绞线对，控制特性阻抗匹配(如50Ω/75Ω)。

绝缘安全性：选择阻燃材料(UL94V-0标准)，绝缘电阻需>1000MΩ，耐压值≥800V AC。

2. 机械适配性原则

间距与引脚数：

通用场景：2.54mm间距(PH系列)，兼容标准排针。

高密度场景：2.0mm间距(SCT系列)，节省布局空间。

连接器类型：根据接口类型选择公对公、公对母或母对母杜邦线。

锁扣与防呆设计：振动环境选用带锁扣型号(如TJC8系列)，避免意外脱落;色标编码(红色电源/黑色地线)防误插。

3. 环境适宜性原则

温度适应性：

商业电子：选择尼龙66材质(-25℃～85℃)。

汽车/工业：选用PCT或PBT材料(-40℃～105℃甚至125℃)。

耐化学性与防腐蚀：酸碱环境选择全密封连接器(IP67等级)，端子镀金(≥0.5μm)防氧化。

振动与耐久性：机械应力场景选用带螺纹固定(FC型)或二次锁扣设计，插拔寿命>1000次。

4. 经济性与可靠性平衡原则

成本效益分析：

原型开发：选择通用杜邦线(如40P排线，¥1.75起)，灵活度高。

量产产品：采用定制线束或板对板连接器，成本降低30%且可靠性提升。

可靠性优先场景：

医疗/航空领域首选原厂杜邦品牌，尽管成本较高(较兼容型号贵50%)，但保证认证齐全(UL/CE/RoHS)。

5. 标准化与可维护性原则

接口标准化：优先选用行业通用规格(如2.54mm间距)，避免罕见接口导致维护困难。

模块化设计：采用统一颜色编码(红-电源、黄-信号、黑-地线)，简化故障排查。

备件兼容性：确保选型连接器有多个供应商(如Molex 22-01系列兼容PH2.54)，降低供应链风险。

三、不同应用场景的选型指南

1. 消费电子产品(如智能硬件、开发板)

推荐型号：PH2.54系列公对母线、20CM长度彩色排线。

依据：2.54mm间距兼容Arduino/Raspberry Pi，公母头适配GPIO引脚与面包板，彩色线缆便于电路识别。

避坑指南：避免使用无锁扣型号在移动设备中，防止振动脱落。

2. 工业控制设备

推荐型号：EH系列(带密封圈)、镀金端子双排连接器。

关键要求：宽温认证(-40℃～105℃)、振动测试通过IEC 60068-2-6标准、500次插拔寿命。

成本权衡：工业级连接器单价较商业级高40%，但故障率降低60%。

3. 高频通信系统

解决方案：屏蔽型杜邦线(箔屏蔽+编织网)、镀金厚度≥0.8μm。

性能指标：特性阻抗50Ω±10%，回波损耗<-20dB @ 1GHz。

替代方案：直接选用板对板连接器(如高速BTB)，信号完整性更优。

4. 高可靠性场景(医疗/汽车)

选型优先序：可靠性>成本，选择原厂杜邦品牌或TE/Amphenol等效产品。

认证要求：必须提供AEC-Q200(汽车)或ISO 13485(医疗)认证。

设计冗余：额定电流降额使用(实际负载≤标称值50%)。

四、常见选型误区与纠正

1. 误区：忽视电流余量

案例：1A负载直接选1A连接器，导致温升过高。

纠正：按降额设计，1A负载选≥2A连接器(降额50%)。

2. 误区：混淆间距标准

案例：2.0mm间距插座误配2.54mm杜邦线。

纠正：使用间距量规验证，或选择带防呆键连接器。

3. 误区：环境评估不足

案例：商业级连接器用于工业现场，低温脆化。

纠正：环境温度按极限值+20%余量选择。

4. 误区：过度追求低成本

案例：选用无认证兼容品，导致整机认证失败。

纠正：关键产品优先选择有认证的原厂或知名兼容品牌。

五、选型流程标准化实施

建议采用五步选型法：

1. 需求量化：列出所有电气、机械、环境参数及经济性目标。

2. 初筛候选：根据间距、电流、温度初步匹配2-3个系列。

3. 深度验证：索取样品测试温升、振动、插拔寿命(建议≥50次循环)。

4. 供应商评估：审核供应商资质(ISO 9001)、认证文件及量产能力。

5. 小批量试产：在实际产品中验证500-1000套，统计故障率(目标<0.1%)。

杜邦连接器选型是平衡技术需求与经济性的系统工程，遵循电气匹配、机械适配、环境适宜、经济可靠及标准化五大原则，可显著提升产品成功率和市场竞争力。随着物联网与智能硬件发展，未来选型将更注重高频性能、微型化(如1.0mm间距)及环境友好材料(如无卤素)。建议企业建立内部连接器选型规范库，纳入DFMEA分析流程，并从授权渠道采购以确保质量一致性。最终，科学选型不仅是技术决策，更是保障产品全生命周期可靠性的战略投资。
