光纤快速连接器有几种?一文全面解析主流类型与选型指南

光纤快速连接器作为光纤网络中的核心连接组件，其类型繁多且各具特色。根据传输媒介、结构形式、端面研磨方式及光纤芯数等不同维度，光纤快速连接器可分为数十种类型，其中SC、LC、FC、ST等主流类型在FTTH、数据中心、电信网络等领域扮演着关键角色，接插世界网将深入剖析光纤快速连接器的分类体系，并结合实际应用场景，为读者提供一份全面的选型与应用指南。

一、按传输媒介分类：单模与多模的差异化应用

光纤快速连接器根据传输媒介的不同，可分为单模光纤连接器和多模光纤连接器两类。单模连接器主要适用于长距离、高带宽通信场景(如电信骨干网、5G前传)，其芯径通常为9μm，具有低色散和高传输效率的特点。多模连接器则常用于短距离数据传输(如数据中心内部连接、企业局域网)，芯径一般为50μm或62.5μm，支持高密度连接但传输距离较短。

二、按结构类型分类：主流连接器的性能对比

根据机械结构和接口形式，光纤快速连接器可分为以下主流类型：

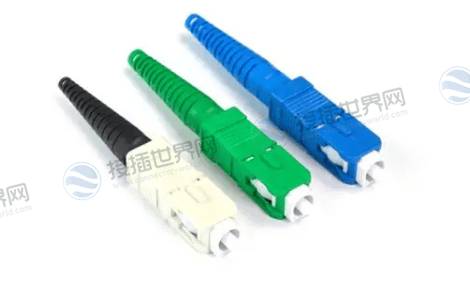

1. SC型连接器：

由日本NTT开发，采用矩形外壳和插拔销闩式紧固设计，无需旋转即可连接。其插针端面多采用PC(球面研磨)或APC(8°斜面研磨)方式，具有插入损耗低(≤0.3dB)、回波损耗高(≥45dB)的特点，广泛应用于路由器、交换机和FTTH入户工程。

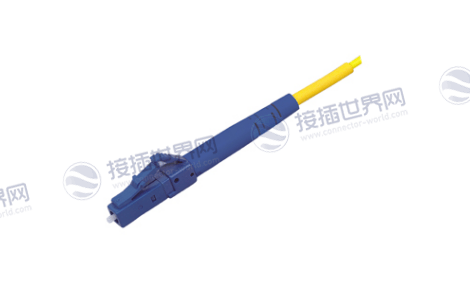

2. LC型连接器：

由朗讯科技开发，采用模块化插孔闩锁机制和1.25mm小型化陶瓷插芯。其尺寸仅为SC连接器的一半，可显著提高光纤配线密度，适用于数据中心高密度连接场景。LC连接器支持UPC和APC抛光类型，其中APC型通过绿色外壳标识，回波损耗可达≥60dB。

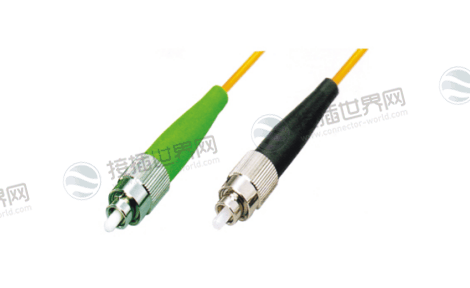

3. FC型连接器：

早期由日本NTT研制，采用金属套加固和螺丝扣紧固方式。其插针端面经历从平面(FC)到球面(PC)的改进，显著提升了回波损耗性能。FC连接器机械稳定性强，抗震动性能优异，常用于军事、工业等高强度环境。

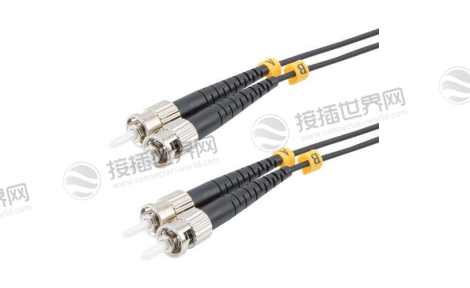

4. ST型连接器：

外壳呈圆形，采用螺丝扣紧固方式，常用于光纤配线架和局域网建设。其结构简单且成本较低，但安装密度不及SC和LC型连接器。

表：主流光纤快速连接器性能对比

三、按端面研磨方式分类：PC、UPC与APC的光学特性

光纤连接器的端面处理工艺直接影响光信号传输质量，主要分为以下三类：

PC(球面研磨)：

端面呈微球面结构，可减少空气隙引起的菲涅尔反射，回波损耗一般≥40dB。

UPC(超物理接触)：

在PC基础上采用更精细的抛光工艺，回波损耗提升至≥50dB，适用于数字通信系统。

APC(斜面物理接触)：

端面研磨为8°斜面，可将反射光散射至包层而非原路径，回波损耗高达≥60dB，主要用于模拟信号传输(如CATV)和高精度传感系统。

四、特殊类型连接器：高密度与多纤芯解决方案

为满足特定场景需求，光纤快速连接器还衍生出以下特殊类型：

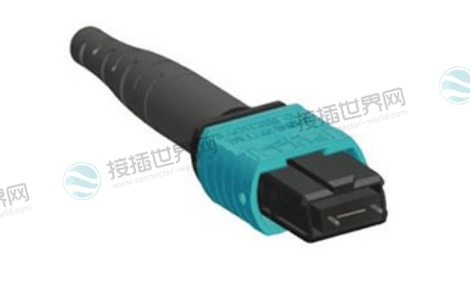

MPO/MTP连接器：

采用多纤芯排列设计(如12芯或24芯)，通过导向销实现精准对准，适用于数据中心40G/100G高速网络。

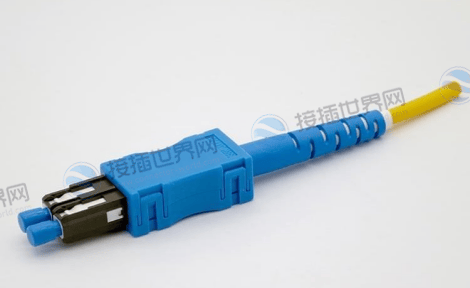

MU型连接器：

由NTT开发的世界最小单芯连接器，采用1.25mm套管和自保持机构，主要用于高密度安装场景。

双锥型连接器：

由美国贝尔实验室开发，通过截头圆锥形插头和双锥形塑料套筒耦合组件实现连接，机械精度较高。

五、选型指南：根据应用场景选择合适类型

FTTH入户工程：

优先选择SC型快速连接器，因其插拔便捷、成本低廉，且支持皮线光缆直接接入。

数据中心：

推荐LC型连接器，其高密度特性可节省机架空间，同时满足高速传输的低损耗要求。

工业与军事应用：

FC型连接器凭借其金属外壳和螺纹紧固方式，提供优异的抗震动与机械稳定性。

高反射敏感场景(如CATV、传感网络)：

需选用APC端面连接器，以最小化反射光对信号质量的影响。

光纤快速连接器的多样性为不同应用场景提供了精准的解决方案。从高密度的LC型到坚固的FC型，从常规的PC研磨到高性能的APC抛光，每种连接器都有其独特的优势与适用领域。随着5G、物联网和数据中心技术的快速发展，未来光纤连接器将进一步向小型化、高密度和智能化方向演进(如MCX、SN等新型连接器的兴起)。建议用户在选型时综合考虑传输距离、带宽需求、环境条件及成本因素，以确保网络连接的高效性与可靠性。掌握这些分类与特性，将有助于构建更优化、更未来的光纤网络基础设施。
