光纤快速连接器怎么接?图文详解步骤与注意事项

光纤快速连接器(又称光纤冷接子)是现代光纤到户(FTTH)工程中的关键组件，它无需熔接机即可实现光纤的快速接续，那么光纤快速连接器怎么接才能保证低损耗、高稳定性呢?接插世界网将通过分步详解和注意事项，为您提供标准化的操作指南。

一、准备工作

在开始接续前，请备齐以下工具和材料：

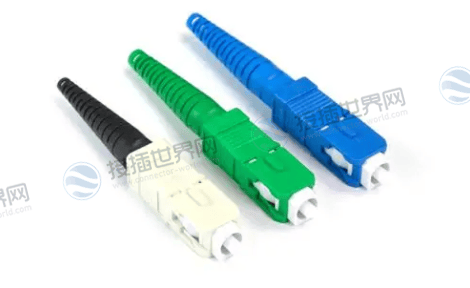

光纤快速连接器(需匹配光纤类型，如SC/LC/FC等)

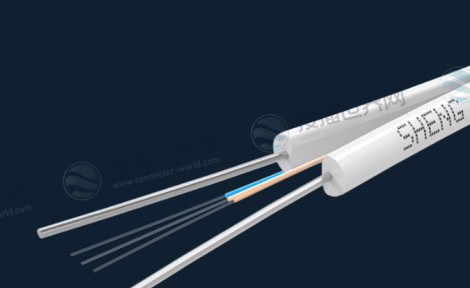

皮线光缆或跳线

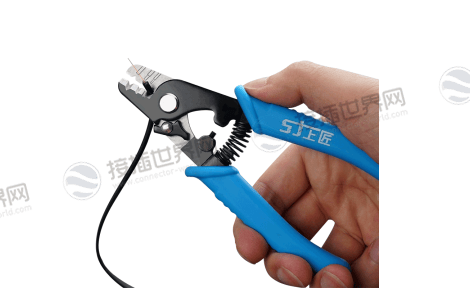

光纤剥线钳(可精确剥除涂覆层)

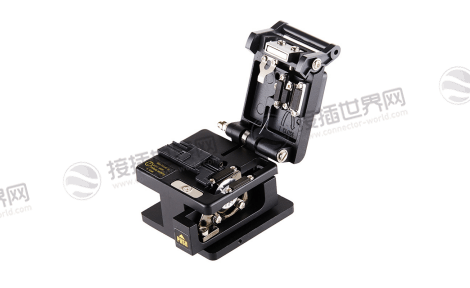

光纤切割刀(用于端面制备)

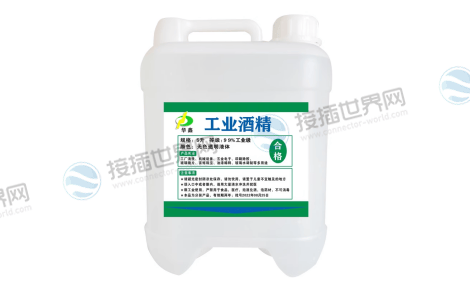

高纯度酒精(99%以上)及无尘纸

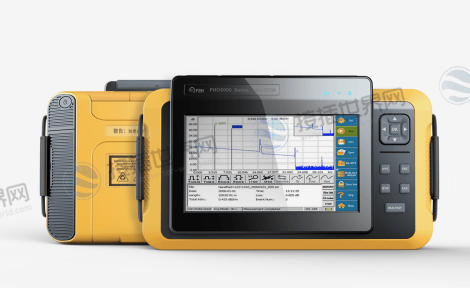

显微镜或光纤检测仪(检查端面质量)

二、光纤快速连接器接线步骤(以SC型冷接子为例)

步骤1：剥除外层护套

使用剥线钳剥除光缆外部护套约6-8cm，露出内部的纤芯和加强件。注意避免损伤玻璃纤维。

步骤2：清洁与固定

用酒精棉片轻轻擦拭纤芯，去除油污和灰尘。将加强件穿入连接器的固定槽中，增强机械强度。

步骤3：剥除涂覆层

使用精密剥线钳剥除纤芯表面的涂覆层，裸露长度需严格符合连接器要求(通常为10-13mm)。

步骤4：切割端面

将光纤放入切割刀V型槽，按下刀片制备平整端面。优质切割是保证低损耗的关键，角度应≤0.5°。

步骤5：插入并锁定

将切割好的光纤沿导向槽插入连接器插芯，直到感觉轻微阻力(表明接触到位)。按下锁紧机构或旋转外壳固定光纤。

步骤6：检测与测试

使用显微镜检查端面是否清洁无划痕，并通过光功率计测试连接损耗(通常要求<0.3dB)。若损耗超标需重新制作。

三、注意事项

1. 环境清洁：操作需在无尘环境下进行，灰尘会导致信号衰减

2. 避免过度弯曲：光纤弯曲半径应>30mm，防止微弯损耗

3. 匹配类型：单模(SM)与多模(MM)连接器不可混用

4. 二次保护：完成后建议使用热缩管或保护盒加固连接点

四、常见问题解答

Q：快速连接器能否重复使用?

A：冷接子一般为一次性设计，重复使用会显著增加损耗。

Q：为什么连接后光信号不稳定?

A：通常因端面污染或切割不良导致，需重新清洁并制备端面。

总结：掌握光纤快速连接器的正确接续方法可大幅提升工程效率。关键在于标准化操作、严格清洁和精准切割。建议初次操作者先在培训器上练习，熟练后再进行实际安装。
