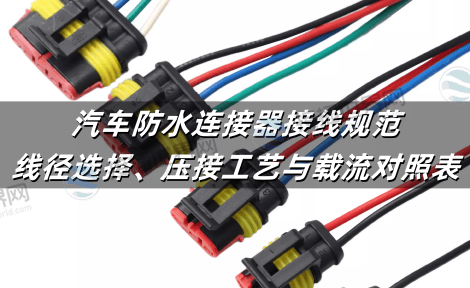

汽车防水连接器接线规范：线径选择、压接工艺与载流对照表
作者：zhuqi来源：接插世界网浏览量：38时间：2025-06-04 14:37:54
防水连接器接线线径选择失误，轻则导致温升过高熔毁端子，重则引发密封失效整车泡水，本文从电流负载、防水结构、压接工艺三维度，系统解答汽车防水连接器接多粗的线好，助您一次选对线径，杜绝返工风险。
一、 线径选择核心公式：电流与温升的平衡术
1.载流量计算公式
S：导线截面积(mm²)
I：持续电流(A)
t：过载时间(s)(常规取1)
K：材料系数(铜=246，铝=160)
2. 防水连接器专属修正项
| 场景 | 截面积增幅 | 原因 |
|---|---|---|
| 发动机舱高温区 | +20% | 环境温度>105℃ |
| 电池包密封腔体 | +15% | 散热条件差 |
| 液冷快充回路 | +25% | 脉冲电流峰值冲击 |
> 案例警示：某车型因未增加散热修正，70A回路用4mm²线(标准应6mm²)，导致端子115℃熔毁!
二、 线径-电流-端子对照表(铜线)
| 导线截面积(mm²) | 额定电流(A) | 推荐防水端子型号 | 最大压接高度(mm) |
|---|---|---|---|
| 0.5 | 8 | TE Deutsch DT 0.5 | 0.8 |
| 1.0 | 15 | Molex MX150 1.0 | 1.2 |
| 2.5 | 25 | KOSTAL KS 2.5 | 1.8 |
| 4.0 | 35 | YAZAKI 4.0密封型 | 2.2 |
| 6.0 | 50 | TE HDM 6.0 | 2.8 |
| 10.0 | 70 | 瑞可达 RDK - 10 | 3.5 |
三、 压接工艺生死线：密封与导电的双重保障
1.压接尺寸三要素
2. 防水端子专属要求
密封塞压接力：3~5N(过松泄漏，过紧损伤导线)
热缩管覆盖：必须完全包裹压接区(双壁管含胶层)
四、 典型错误案例分析
| 错误现象 | 后果 | 正确方案 |
|---|---|---|
| 铝线直接压接铜端子 | 电化学腐蚀→电阻飙升 | 铜铝过渡端子 + 抗氧化膏 |
| 线径<端子载流槽 | 压接不实→温升熔毁 | 线径匹配端子标称值±0.1mm² |
| 密封塞未注硅脂 | 水汽渗透→短路 | 注道康宁MG7F密封脂 |
五、 实操工具推荐(精准施工保障)
1. 线径测量神器
激光线径仪：精度±0.01mm(替代游标卡尺)
压接剖面检测仪：自动判定填充率(ISO 19014标准)
2. 防水测试方案
负压检漏法：抽真空至-50kPa，保压3分钟泄漏率<0.5%
汽车防水连接器接多粗的线好的本质是 “电流负载、密封结构、压接工艺” 三位一体的系统工程，选错线径轻则引发故障码，重则导致高压短路。
