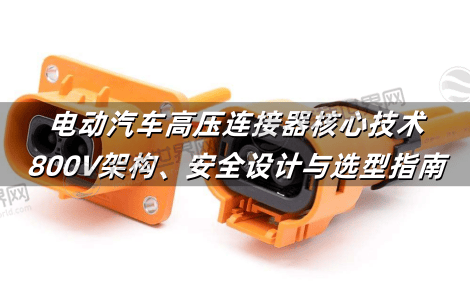

电动汽车高压连接器核心技术：800V架构、安全设计与选型指南
随着800V高压平台量产落地，高压连接器成为电动汽车能量传输的“主动脉”，其性能直接决定整车安全与充电效率，面对250kW超充带来的500A电流与1000V+电压挑战，传统连接器已无法满足需求，本文将拆解电动汽车高压连接器在材料、结构、安全三方面的技术演进，为工程师设计选型与采购成本控制提供关键决策依据。
一、 800V高压平台的核心挑战与应对
系统工程师必读
1. 电晕放电防治
绝缘材料升级：
| 材料 | 耐压等级 | 成本增幅 |
|---|---|---|
| 传统PBT | 600V | - |
| 改性LCP | 1500V | +40% |
| 聚醚醚酮(PEEK) | 3000V | +200% |
结构优化：
增加伞裙设计(爬电距离≥14mm @1500V)
2. 大电流温升控制
端子技术：
铜铬锆合金载流能力提升50%(莱尼Hyperlink系列)
银烧结工艺接触电阻<0.1mΩ(保时捷Taycan方案)
散热方案：
二、 高压安全防护三重防线
安全工程师核心关注点
1. 高压互锁(HVIL)机制
双回路设计：主回路+监控回路独立(断开学时<50ms)
抗干扰要求：ISO 7637-2脉冲5a/5b测试通过
2. 电弧防护技术
主动灭弧：泰科Dynamic Arc Breaking™ 技术(灭弧时间<1ms)
物理隔离：陶瓷气体灭弧室(ABB专利)
3. 防触摸设计标准
手指测试模型(IEC 60529)无法接触带电部件
解锁前自动放电(剩余电压<60V @2s)
三、 EMC与可靠性关键技术
测试工程师验证重点
1. 电磁兼容(EMC)方案
| 干扰类型 | 解决方案 | 测试标准 |
|---|---|---|
| 辐射骚扰 | 双层屏蔽 + 360°搭接 | CISPR 25 Class 3 |
| 传导抗扰度 | 磁环 + 共模扼流圈 | ISO 11452 - 4 |
2. 机械寿命极限测试
振动耐久：XYZ三向各200小时(振幅±15mm)
插拔寿命：
充电枪：10,000次(大众VW 80300)
电池包接口：5,000次(商用车双倍)
四、 成本优化选型策略
采购员实战指南
1. 场景化降本矩阵
| 应用场景 | 推荐方案 | 成本节省点 |
|---|---|---|
| 乘用车电机母线 | 铝端子镀锡 | 材料成本降60% |
| 快充枪 | 液冷 + 铜合金 | 寿命周期降维护费 |
| 低压辅助电源 | PA66壳体替代PEEK | 单体降本45% |
2. 四步验货法
Step1：查UL/TÜV认证(含1500V测试报告)
Step2：测微欧级接触电阻(四线法≤0.5mΩ)
Step3：-40℃冷启试验(3次循环无裂纹)
Step4：盐雾测试720小时(镀金层≥0.8μm)
电动汽车高压连接器是800V超充时代的核心载体，其技术突破正在重塑安全边界与能效极限。工程师需重点把控绝缘材料选型与主动灭弧技术，采购员应掌握场景化降本策略与验货四步法。
