汽车防水连接器PCB布局指南:位置选择、防护间距与失效预防

作者:zhuqi来源:接插世界网浏览量:31时间:2025-06-04 15:40:36

防水连接器在电路板的放置位置直接决定密封有效性和电路寿命。错误布局可导致水汽沿引脚渗入、高温局部过热或振动断裂,接插世界网基于ISO 20653与车企DFM规范,揭秘汽车防水连接器放置在电路板什么位置的七大铁律,从防潮分区到应力缓冲,彻底杜绝因布局引发的故障。

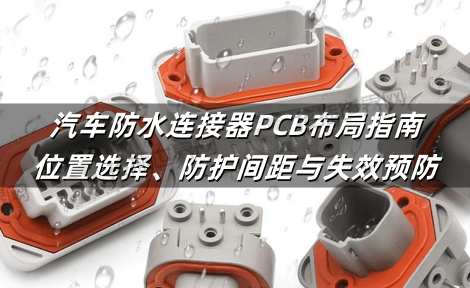

汽车防水连接器PCB布局指南:位置选择、防护间距与失效预防

一、 位置选择三大核心原则

1. 远离液态高风险区

 远离液态高风险区

> 血泪案例:某BMS板因连接器距板边仅5mm,洗车时水雾渗入导致CAN总线短路!

2. 高压爬电距离优先

电压等级 最小爬电距离(FR4板材) 推荐布局区域
60V DC 1.2mm 板中心区
800V DC 8.0mm 远离其他高压元件≥15mm
1500V DC 14.0mm 独立隔离区 + 开槽

3. 机械应力避让

禁布区:PCB拼板V-CUT线两侧≥5mm

高振动区:距板角≥20mm(避免共振断裂)

二、 不同连接器类型的布局规范

连接器类型 推荐位置 禁布区 固定孔要求
板对线密封型 板中心区(如电池采样口) 远离散热器>10mm M3螺丝×2(扭矩0.6N·m)
板对板防水型 对称布局(如域控制器互联) 禁布在拼板连接处 塑胶卡扣 + 定位柱
FPC防水接口 板边缘内缩5mm(如摄像头) 避开弯折区 双面胶 + 加强铁框

三、 防护设计四重加固策略

1. 防潮涂层工艺

三防漆:聚对二甲苯涂层(Parylene C)厚度≥15μm

涂覆区:连接器引脚向外延伸3mm(如图)

 防潮涂层工艺

2. 导水结构设计

排水槽:连接器下方开0.5mm宽导水槽

斜坡:PCB安装面做15°斜坡(防积水)

3. 应力缓冲设计

应力源 缓冲方案 参数
振动应力 硅胶垫圈(邵氏A 50) 压缩率20%
热膨胀应力 铜柱支撑(非刚性连接) 间隙0.3mm

四、 典型失效案例与整改方案

故障现象 失效根源 整改方案
引脚爬电短路 800V引脚间距仅5mm 重布至板中心+间距增至14mm
密封圈局部压缩失效 下方有贴片电容顶起0.2mm 禁布区净空≥3mm
焊点疲劳断裂 布局在板角振动应力集中 移至板中心+增硅胶缓冲垫

> 实测数据:布局优化后振动故障率下降92%(LV 214-50g测试)

五、 热管理布局黄金法则

1. 热危险区隔离

热危险区隔离

2. 散热通道设计

推荐布局在PCB进风口侧(如风扇/风道前端)

热敏感器件间距:电解电容>15mm,MLCC>8mm

汽车防水连接器放置在电路板什么位置是融合 “液态防护-高压安全-机械可靠”的系统工程,从8mm高压爬电距离的生死线,到0.3mm应力缓冲间隙的细节把控,布局失误将引发灾难性后果。
