PCB连接器种类大全 五大类型全解

作者:zhuqi来源:接插世界网浏览量:15时间:2025-07-04 09:26:05

PCB连接器的科学选型始于精准分类认知。行业数据显示,31%的电路故障源于连接器类型误用,接插世界网基于IEC 60512-2024标准,从结构设计(间距0.3-5.08mm)、电气性能(阻抗50Ω±3%)、应用场景(-55℃~180℃温域)三大维度,详解五大类型的技术边界与适配逻辑,为工程师提供从消费电子到航天设备的选型决策树。

PCB连接器种类大全 五大类型全解

一、板对板连接器(BTB):高密度互连核心

1. 结构特征

无导线直连:通过精密端子阵列(间距0.3-2.54mm)实现PCB间互联;

堆叠高度:0.4mm(手机超薄款)至30mm(工业背板)。

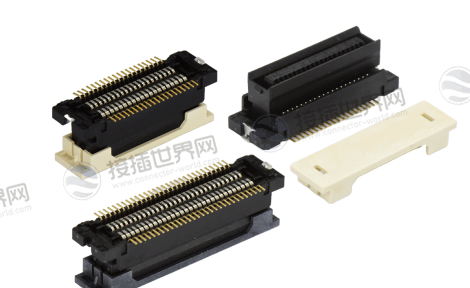

板对板连接器(BTB)

2. 场景适配

子类型 关键技术参数 代表型号 失效风险
堆叠式 1cm/60pin密度 Molex Micro-Lock 插拔寿命仅50次
浮动式 XY容差±0.85mm IRISO IRF32 非抗震场景成本浪费
正交背板 延迟≤0.1ns Amphenol NovaCore 阻抗失配致信号衰减

> 5G应用:欧康精密40GHz高频BTB(阻抗50Ω±3%),占基站市场19%份额

二、线对板连接器(WTB):线缆与PCB的桥梁

1. 核心特性

压接/焊接终端:需端子压接(6-12吨压力)或焊锡连接;

载流能力:0.5-10A/引脚(新能源高压端子达3A)。

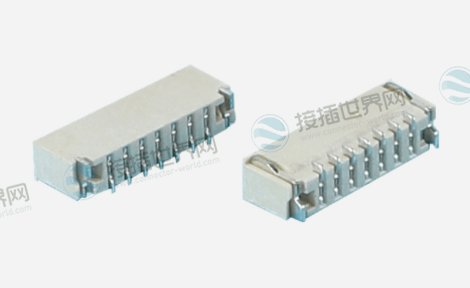

线对板连接器(WTB)

2. 主流子类对比

类型 间距范围 锁扣结构 典型场景
排针/排母 2.54-5.08mm 简易卡扣 工控设备维修接口
汽车端子 1.5-6.0mm 二次锁止机构 车用ECU线束
微型FPC 0.3-1.0mm 翻盖锁 手机摄像头模组

3. 选型警示

振动场景禁用简易卡扣(位移>0.5mm致电阻飙升300%);

高压系统(1000V)强制IP67密封+爬电距离>2.5mm。

三、卡边缘连接器:模块化拓展枢纽

1. 结构原理

金手指直插设计:无需额外端子,接触点镀金(0.5-1.5μm);

插拔力控制:DDR5插槽80N±10%,PCIe 5.0插槽45-60N。

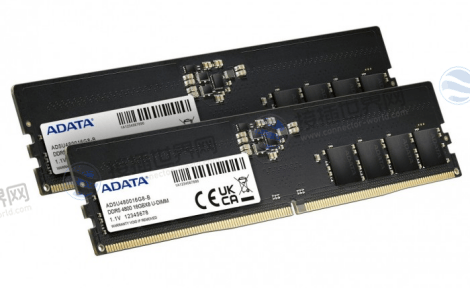

卡边缘连接器

2. 应用矩阵

型号 传输速率 引脚数 场景适配
DDR5 DIMM 6.4Gbps 288pin 服务器内存
PCIe 5.0 32GT/s 164pin 显卡/高速网卡
CFexpress 4GB/s 169pin 工业相机存储

3. 可靠性保障

接触电阻≤1mΩ(四线法检测);

镀层耐磨>5000次插拔(消费级仅100次)。

四、同轴连接器:高频信号卫士

1. 核心参数

阻抗控制:50Ω±3%(5G基站28/39GHz频段);

屏蔽效能:>60dB(双层屏蔽结构)。

同轴连接器

2. 类型对比

标准 频率范围 插入损耗 应用场景
SMA DC-18GHz 0.3dB@6GHz 射频测试仪器
Fakra DC-6GHz 0.2dB@2GHz 车载GPS天线
QMA DC-18GHz 快速锁扣 5G小基站

3. 选型陷阱

非螺纹式锁紧在振动环境下衰减>1dB(车规禁用);

医疗MRI设备需非磁性材质(316L不锈钢)。

五、柔性电路连接器(FPC):空间优化方案

1. 结构特性

聚酰亚胺基板:弯折半径>1.5mm(动态应用>5mm);

镀金触点:接触电阻≤50mΩ(0.3mm间距)。

2. 场景参数

应用 弯折寿命 线宽/间距 成本优势
手机翻盖屏 >20万次 0.1mm/0.1mm 比刚性BTB薄60%
无人机云台 >5万次 0.3mm/0.3mm 减重40%
工控传感器 静态安装 0.5mm/0.5mm 布线空间降70%

3. 失效警示

动态弯折场景禁用单层FPC(铜箔疲劳断裂);

高温环境(>130℃)需选用PI+玻纤增强基材。

六、选型决策树:四维场景匹配模型

1. 电气需求维度

信号传输:

>10GHz选同轴(Fakra/SMA);

高速数字信号选正交背板BTB。

电力传输:

>5A选压接式WTB(端子截面积≥线径120%)。

2. 机械环境维度

场景 抗震要求 推荐类型 案例参数
新能源车电机舱 ISO 5级(35g) 卡扣式WTB TE HVA 280系列
工业机器人 持续20g振动 浮动式BTB IRISO容差±0.85mm
航天设备 超真空环境 密封同轴 SMA真空兼容版

3. 空间成本维度

极致紧凑:0.4mm堆叠BTB(ECT方案);

成本敏感:排针排母(单价¥0.05)。

PCB连接器的五大类型构成场景化选型基石:

1. 高密度互连:板对板(BTB)实现0.4mm堆叠(智能手机);

2. 线缆转接:线对板(WTB)耐压1000V(新能源车);

3. 模块拓展:卡边缘连接器支持PCIe 5.0 32GT/s(服务器);

4. 高频保障:同轴连接器阻抗50Ω±3%(5G基站);

5. 空间优化:FPC弯折>20万次(折叠屏手机)。

(注:数据依据IEC 60512-2024、IPC-2221B及QYResearch 2025报告)
