PCB连接器型号大全 消费电子/工业控制/汽车电子场景选型指南

作者:zhuqi来源:接插世界网浏览量:20时间:2025-07-04 10:22:03

PCB连接器的精准选型直接影响设备可靠性,行业数据显示31%的电路故障源于型号误配。接插世界网基于IEC 60512-2024标准,从电气参数(载流0.5-65A)、机械结构**(间距0.3-5.08mm)、环境耐受**(-55℃~180℃)三大维度,分类解析消费电子、工业控制、新能源车等场景的型号匹配逻辑,并附头部企业选型模板。

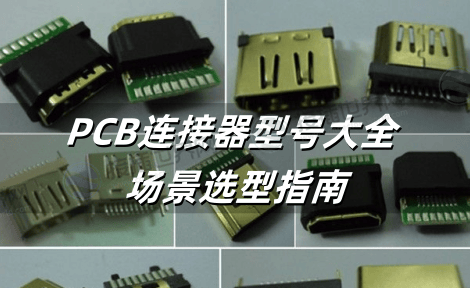

PCB连接器型号大全 消费电子/工业控制/汽车电子场景选型指南

一、消费电子场景:薄型化与成本优先

1. 高密度互连型号

长江CJT GH系列:

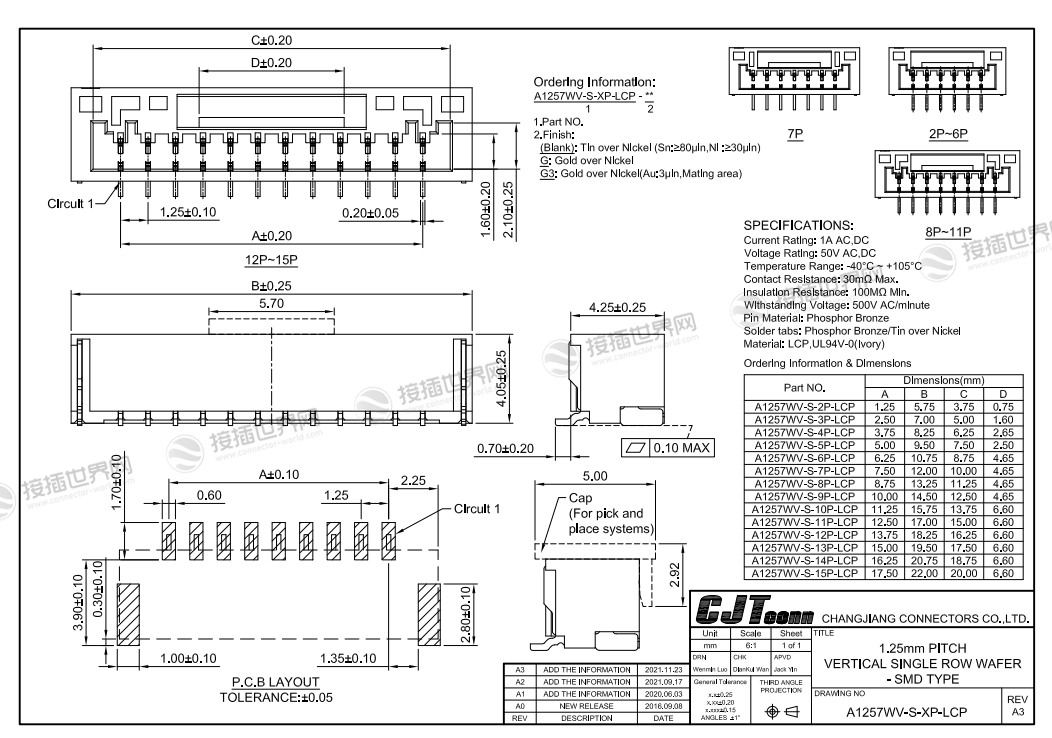

型号:A1257WV-S-4P-LCP(1.25mm间距,SMD贴装)

A1257WV-S-4P-LCP

参数:载流3A/引脚,镀锡磷青铜触点,单价¥0.37起(千件批量)

场景:手机摄像头模组、TWS耳机充电仓

JST XA系列:

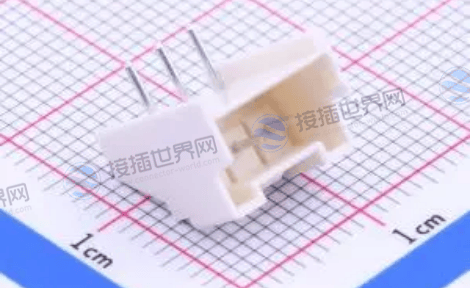

型号:SxB-XASS-1N-BN(2.5mm间距,弯插式)

SxB-XASS-1N-BN

优势:强锁扣防脱落,支持2-15引脚灵活配置

2. 柔性连接解决方案

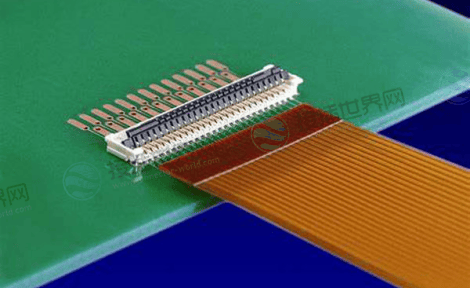

FPC连接器:

FPC连接器

0.3mm间距型号:支持20万次弯折(翻折屏转轴区域)

成本对比:比刚性BTB连接器降低30%,但插拔寿命仅50次

二、工业自动化场景:抗震动与协议兼容

1. 工业总线专用型号

协议 代表型号 关键参数 企业方案
PROFINET 菲尼克斯 MSTB 2.5/3-ST 100Mbps速率,12A/320V 螺钉压接,IP20防护
EtherCAT P 菲尼克斯 DMCC 0.5屏蔽型 动力+通信融合,Ex e防爆 双绞线集成供电
Single Pair Ethernet BC系列3.81mm间距 蓝白双绞线识别,低光环境布线 颜色编码防误插

2. 高可靠性结构设计

浩亭har-flex®板端IDC:

型号:1529xxx250y000(1.27mm间距)

创新:手动压接工具支持6-16引脚,避免PCB应力开裂

菲尼克斯BC通用系列:

垂直/水平双安装方向,阻燃UL94 V0,-25℃~+85℃温域

三、汽车电子场景:高压与抗震认证

1. 新能源三电系统

高压连接器:

TE HVA 280系列:耐压1000V,抗35g冲击,用于电池管理系统(BMS)

瑞可达换电连接器:IP68防护+1000小时盐雾测试

智能座舱:

Fakra同轴型号:阻抗50Ω±3%,延迟≤0.1ms(4K视频传输)

2. 线束压接工艺规范

压接力标准:

0.5mm²信号线:1.2-1.8吨

6mm²电源线:8-12吨(压缩率20%±1.5%)

材质要求:镀金层≥0.5μm(接触电阻≤0.5mΩ)

四、5G通信与高速场景:信号完整性优先

1. 高频型号选型

菲尼克斯FINEPITCH系列:

FS 0.635浮动式:40Gbps速率,20GHz带宽(5G基站AAU模块)

FP 0.8屏蔽型:52Gbps速率,26GHz带宽

正交背板连接器:

Amphenol NovaCore:112Gbps PAM4传输,时延≤0.1ns

2. 阻抗控制规范

5G基站:公差≤±3%(28/39GHz频段)

检测工具:矢量网络分析仪+TDR时域反射仪

五、特殊环境型号:极端工况适配

1. 军规与航天级

MIL-DTL-5015认证型号:耐-55℃~125℃,真空兼容(卫星通信设备)

陶瓷基板连接器:Kyocera方案,抗20g振动(火箭发射阶段)

2. 耐腐蚀工业场景

电子谷A2001系列:

型号:A2001F0-1061CK2(2.0mm间距,6PIN)

特性:PA66 V0外壳,耐800V AC电压(化工防爆设备)

TE RAST 2.5系列:

镀银触点,通过IEC 60335-1安全认证(白色家电)

PCB连接器选型需遵循 “场景-参数-认证”三角模型:

消费电子:优选0.4mm长江CJT GH系列(成本¥0.37/引脚);

工业场景:强制菲尼克斯BC系列(IP69K+UL94 V0);

新能源车:锁定TE HVA 280(1000V耐压+35g抗震);

5G基站:必选菲尼克斯FP 0.8(52Gbps速率)。

注:型号数据更新至2025年6月,动态价格请以接插世界网实时报价为准
