PCB连接器是什么：定义/结构/场景全指南
PCB连接器(Printed Circuit Board Connector)是电子设备中物理层互连的核心枢纽，其性能直接影响系统稳定性与信号完整性。行业数据显示，23%的电路故障源于连接器失效。接插世界网基于IEC 60512-2024标准，从结构本质(金属端子+绝缘基座)、工作原理(物理接触导通电路)、功能边界(区别于线缆焊接)三大维度，深度解读PCB连接器的技术定义与工程价值，覆盖消费电子到航天设备的全领域需求。
一、基础定义：结构特征与功能定位
1. 核心定义
PCB连接器是焊接或插接在印刷电路板(PCB)上的标准化接口元件，通过金属端子阵列实现：
电气互连：信号传输(最高112Gbps)与电力供给(最大10A/引脚);
机械连接：提供模块化插拔(5000次寿命)与抗震支撑(抗35g冲击)。
2. 与相近器件的本质区别
| 连接器类型 | 安装位置 | 核心功能 | 典型应用 |
|---|---|---|---|
| PCB连接器 | 直接固定于PCB | 板级信号/电源传输 | 内存条插槽 |
| 线缆连接器 | 连接线缆末端 | 设备间导线对接 | USB数据线 |
| 端子台 | 控制柜导轨安装 | 导线转接 | 工业配电箱 |
> 注：PCB连接器在5G基站中实现0.4mm间距，比导线焊接节省空间70%
二、核心结构：三部件协同工作原理
1. 端子(电流载体)
材质演进：
磷青铜(成本型)→ 铍铜合金(车规级，屈服强度1000MPa);
镀层工艺：镀金(0.2-0.5μm)保障接触电阻≤1mΩ。
载流能力：
| 类型 | 信号引脚标准 | 电源引脚标准 | 失效阈值 |
|---|---|---|---|
| 消费电子 | 0.5A | - | 温升>40K |
| 服务器背板 | - | 3A/引脚 | 电压降>0.3V |
2. 绝缘体(电气隔离层)
材料技术：
LCP液晶聚合物：耐180℃/介电常数3.0(5G毫米波场景);
PPS+30%玻纤：CTI值>600V(新能源车1000V系统)。
精密结构：
激光打孔公差±0.01mm(间距0.3mm连接器必备)。
3. 外壳(物理防护体)
机械防护：
防误插导向键(如Fakra连接器色标编码);
卡扣锁紧机构(插拔力50-80N，工业级5000次寿命)。
电磁屏蔽：
锌合金镀镍外壳屏蔽效能>60dB(工控PLC场景)。
三、五大应用场景与技术方案

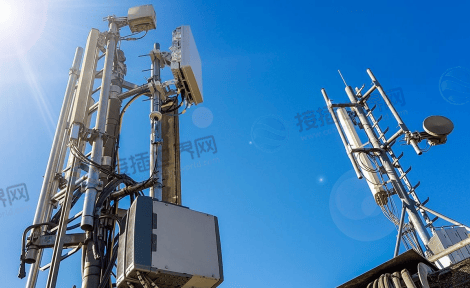

1. 5G通信基站(高频传输)
核心需求：40GHz信号保真 → 阻抗50Ω±3%;
代表方案：Amphenol正交背板连接器(损耗<0.1dB/cm)。
2. 新能源汽车三电系统
| 子系统 | 关键技术参数 | 连接器方案 |
|---|---|---|
| BMS | 耐压1000V/爬电距离>2.5mm | 瑞可达高压密封型 |
| OBC | 200A载流/IP67防护 | TE HVA 280系列 |
| 智能座舱 | 4K视频延迟≤0.1ms | Fakra同轴连接器 |

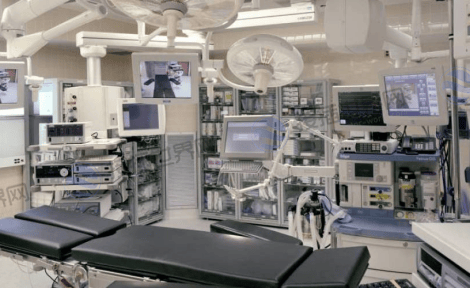

3. 医疗电子设备
生物兼容：316L不锈钢外壳(避免MRI图像畸变);
信号保真：镀金触点(接触电阻≤0.5mΩ)保障μV级心电信号。

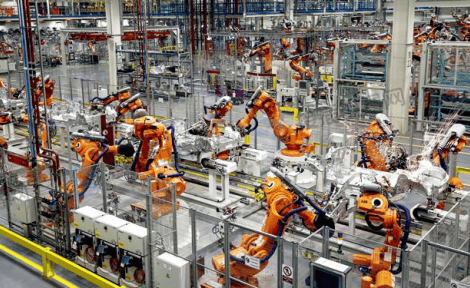

4. 工业自动化
抗震容差：IRISO浮动连接器补偿±0.85mm安装误差;
化学防护：IP69K密封(耐受高压清洗/油污侵蚀)。
5. 消费电子
轻薄化：0.4mm堆叠BTB(电连技术方案减薄60%);
成本控制：FPC连接器单价￥0.15(寿命50次)。
四、关键参数与选型逻辑
1. 电气性能矩阵
| 参数 | 5G标准 | 汽车电子标准 | 检测工具 |
|---|---|---|---|
| 接触电阻 | ≤10mΩ | ≤1mΩ | 四线制微欧计 |
| 绝缘电阻 | >1000MΩ(500VDC) | >5000MΩ(1000VDC) | 绝缘电阻测试仪 |
| 信号延迟 | ≤0.1ns/m | ≤0.3ns/m | 时域反射仪(TDR) |
2. 机械环境参数
抗震等级：ISO 1-5级(车规强制ISO 5级抗35g冲击);
防护等级：IP00至IP69K(新能源车电池包要求IP67)。
五、技术演进与未来趋势
1. 高频高速化
112Gbps PAM4传输(Amphenol NovaCore);
太赫兹连接器(>100GHz)实验室原型突破。
2. 极端环境适配
深空探测：-269℃~300℃宽温域(NASA火星车应用);
植入医疗：可降解外壳(5年降解率>90%)。
3. 智能物联集成
内置传感器：实时监测温升/接触电阻(IOT预测性维护);
自修复技术：微裂纹自动填充(2027年量产规划)。
PCB连接器是焊接于电路板的标准化接口，通过金属端子实现信号传输(112Gbps)与电力供给(10A/引脚)，选型需紧扣场景需求：5G基站重阻抗控制(50Ω±3%)、新能源车强耐压抗震(1000V/IP67)、消费电子求超薄降本(0.4mm堆叠)。
注：数据依据IEC 60512-2024、IPC-2221B及头部企业白皮书
