PCB连接器的作用解析：电气互连/机械支撑/信号保障
PCB连接器作为电子系统的物理层中枢，其功能失效将直接导致23%的设备故障。行业数据表明，在5G基站40GHz传输场景中，连接器阻抗失配可致信号衰减>3dB。接插世界网基于IEC 60512-2024标准，从电气互连(0.5mΩ接触电阻)、机械承载(35g抗冲击)、信号保障(时延≤0.1ns)三大维度，结合新能源车高压系统(1000V耐压)与医疗设备(μV级保真)等案例，详解PCB连接器的核心价值与工程实现路径。
一、核心作用1：电气互连——电流与信号的物理桥梁
1. 电源传输功能
| 场景 | 电流承载需求 | 连接器方案 | 失效临界点 |
|---|---|---|---|
| 服务器背板 | 3A/引脚 | 双触点镀金端子 | 温升>40K⇒熔毁风险 |
| 新能源车OBC | 200A总电流 | 铜合金母排+IP67密封 | 电压降>0.3V⇒效率降8% |
2. 信号传输功能
高速场景：
5G基站28GHz频段：阻抗50Ω±3%(公差>5%致误码率↑25%);

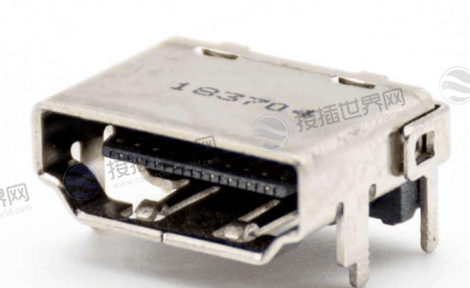

HDMI 2.1接口：19.8Gbps传输需连接器串扰<-40dB。
精密场景：

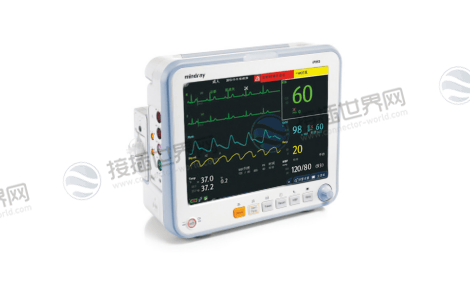

心电监护仪：μV级信号要求接触电阻≤0.5mΩ(镀金≥0.5μm)。
二、核心作用2：机械支撑——物理连接的系统基石
1. 结构固定功能
抗震设计：
汽车电子卡扣式连接器(TE HVA 280)抗35g冲击，位移<0.2mm;
工业机器人浮动式BTB(IRISO)补偿±0.85mm安装误差。
插拔寿命保障：
| 连接器类型 | 标准插拔次数 | 维护成本(￥/次) | 高寿命方案 |
|---|---|---|---|
| 消费电子FPC | 50次 | 18.5 | 翻盖锁扣(500次) |
| 车规级端子 | 5000次 | 0.8 | 磷青铜悬臂梁结构 |
2. 模块化拓展功能
热插拔支持：
服务器内存条DDR5插槽(拔插力80N±10%);
PCIe 5.0接口支持16GT/s速率热更换。
三、核心作用3：信号保障——完整性的守门人
1. 信号完整性维护
阻抗控制：
高频同轴连接器(特性阻抗50Ω±3%)，5G基站驻波比<1.2;
差分对引脚间距误差<0.05mm(防共模干扰)。
干扰抑制：
| 干扰类型 | 抑制技术 | 性能提升 | 案例 |
|---|---|---|---|
| 电磁干扰(EMI) | 锌合金镀镍外壳 | 屏蔽效能>60dB | 工控PLC误动作率降90% |
| 串扰 | 接地引脚占比≥30% | 串扰<-40dB@28GHz | 5G基站掉线率降18% |
2. 时序同步保障
传输延迟控制：
数据中心背板连接器：时延≤0.1ns/m(误差>0.05ns致数据包丢失);
车载以太网：1588协议要求时钟抖动<1ns。
四、场景化作用解析与技术方案
1. 新能源汽车三电系统
| 子系统 | 核心作用 | 技术参数 | 连接器方案 |
|---|---|---|---|
| BMS | 高压互连/安全隔离 | 耐压1000V/爬电距离>2.5mm | 瑞可达换电连接器 |
| 电机控制器 | 大电流传输/抗震 | 200A载流/抗35g冲击 | Molex MX150™密封型 |
| 智能座舱 | 高清信号保真 | 4K视频延迟≤0.1ms | Fakra同轴连接器 |
2. 5G通信基站
AAU射频模块：
作用：40GHz毫米波信号传输 + 户外IP65防护;
方案：Amphenol正交背板(损耗<0.1dB/cm)。
3. 植入式医疗设备
核心需求：
μV级生物电信号保真 → 镀金端子(电阻≤0.5mΩ);
人体相容性 → 316L不锈钢外壳(避免镍离子析出)。
五、失效预防与选型规范
1. 电气互连失效预防
接触电阻控制：四线法检测(阈值<初始值50%);
电弧防护：1000V系统强制1200V耐压测试。
2. 机械支撑失效预防
焊点可靠性：X光空洞率<15%(IPC-A-610 Class 3);
振动防护：选抗震ISO 5级产品(汽车电子强制项)。
3. 信号保障失效预防
阻抗测试：TDR设备全频段扫描(5G基站28/39GHz必测);
时序校准：眼图测试(张开度>0.3UI)。
PCB连接器的本质是电气-机械-信号三位一体的系统枢纽：
1. 电气互连：新能源车200A高压传输需瑞可达IP67密封方案;
2. 机械支撑：工业机器人浮动式BTB(±0.85mm容差)降维保成本23%;
3. 信号保障：5G基站正交背板连接器(损耗<0.1dB/cm)保障40GHz传输。
(注：数据依据IEC 60512-2024、IPC-2221B及头部企业实测报告)
