PCB连接器压接工艺全解:参数控制/失效预防/场景化方案

作者:zhuqi来源:接插世界网浏览量:13时间:2025-07-04 08:54:36

PCB连接器的压接质量是电气可靠性的核心防线,行业数据显示42%的连接失效源于压接工艺缺陷。接插世界网基于IEC 60352-2及MIL-STD-1344标准,从力学机制(冷焊效应)、参数控制(压接力±5%公差)、材料科学(铜晶粒流变)三大维度,详解0.08-10mm²线径的压接工艺全流程,为新能源汽车高压线束、工控设备提供微米级精度解决方案。

PCB连接器压接工艺全解:参数控制/失效预防/场景化方案

一、压接工艺核心原理:金属塑性变形机制

1. 冷焊效应(Cold Welding)

力学模型:

铜线绞丝与端子筒在6-12吨压力下产生晶界扩散,实现气密性连接;

理想压缩率15%-20%(线径变形量Δd=0.1-0.3mm)。

电性能保障:

接触电阻≤0.5mΩ,较焊接降低30%热损耗;

载流能力提升18%(同截面对比)。

2. 关键形变参数

参数 信号线标准(≤1mm²) 电源线标准(6mm²) 失效临界点
压接力 1.2-1.8吨 8-12吨 波动>±10%致微动磨损
压缩率 18%±2% 20%±1.5% <15%致电阻升50%
回弹量 <0.05mm <0.08mm >0.1mm引发电弧

二、四步压接工艺流程与参数规范

1. 剥线处理(精度基石)

长度控制:

0.5mm²细线:3.0±0.2mm(过短导致压接区外露);

6mm²粗线:6.5±0.3mm(过长引线间短路风险)。

切口质量:

铜丝损伤<5%(显微镜检测),否则抗拉强度降40%。

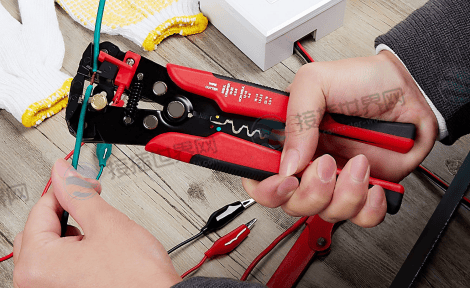

剥线处理

2. 端子定位(误差防控)

同轴度要求:

端子筒与导线偏心<0.1mm(汽车电子强制项);

工装夹具定位精度±0.05mm(伺服压接机实现)。

3. 压力曲线控制(核心环节)

线径(mm²) 预压压力(吨) 终压压力(吨) 保压时间(ms) 压力曲线
≤0.5 0.3-0.5 1.2-1.8 50-80 梯形缓升(斜率2吨/秒)
2.5 1.0-1.5 4.5-6.0 100-120 平台阶跃(±5%公差)
10 3.0-4.0 8.0-12.0 150-200 双峰强化(防回弹)

4. 后处理与质检

应力释放:150℃热处理2分钟(消除残余应力90%);

截面金相分析:

铜丝填充率>95%(X光断层扫描);

气孔直径<0.05mm(汽车电子Class 3标准)。

三、五大失效模式与防治策略

1. 微动磨损(振动场景高发)

案例:新能源车电机舱振动致压接区电阻升300%;

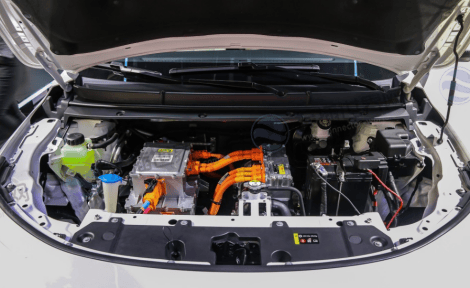

新能源车电机舱振

对策:

压缩率提升至22%±1%(增加接触点密度);

镀锡层中添加2%铟(摩擦系数降40%)。

2. 压接高度超差

成因:

模具磨损(>10万次压接后尺寸偏差±0.1mm);

压力传感器漂移(每月需校准±1%)。

在线监测:激光测微仪实时反馈(精度0.01mm)。

3. 线丝翘起(Crimp Wing)

风险:相邻端子短路(间距0.5mm时击穿电压↓50%);

工艺优化:

端子筒倒角设计(角度30°±2°);

压接后超声波整形(振幅20μm)。

4. 腐蚀失效

腐蚀类型 诱因 防治方案 加速试验标准
电化学腐蚀 铜-铝异金属接触 端子镀镍(厚5μm) MIL-STD-202 方法101
应力腐蚀开裂 残余应力+潮湿环境 150℃热处理+纳米涂层 ASTM G36

5. 疲劳断裂

数据:铜线弯折>15次后抗拉强度↓60%;

结构设计:

增加应变消除套(弯曲半径>8倍线径);

端子尾部R角>0.3mm(减少应力集中)。

四、场景化压接方案与参数模板

1. 汽车高压线束(新能源三电系统)

子系统 线径(mm²) 压接力(吨) 特殊要求
电池包(BMS) 25-35 18-22 双压接点(冗余路径)
电机控制器 16-25 12-15 抗35g振动(ISO 5级)
车载充电机 6-10 8-10 1000V耐压验证

2. 工业控制设备

抗震需求:

压接高度公差±0.03mm(伺服压机实现);

镀银端子(接触电阻≤0.5mΩ)防氧化。

案例参数:

线径4mm² → 预压1.8吨/终压7.2吨/保压120ms

3. 航空航天设备

极端环境:

-55℃~200℃温域:铍铜端子(屈服强度1000MPa);

真空环境:禁润滑剂,改用MoS₂涂层降摩。

五、质检标准与工具链

1. 破坏性检测

项目 标准 设备 合格阈值
拉脱力测试 IEC 60352-2 拉力机(精度0.1N) >线缆强度70%
截面金相 IPC-A-620 Class 3 金相显微镜(1000X) 填充率>95%
切片分析 MIL-STD-1344 SEM/EDS 气孔<0.05mm

2. 无损在线监测

压力-位移曲线:实时比对标准模板(公差带±5%);

X光空洞扫描:汽车电子要求空洞率<15%(分辨率5μm)。

PCB连接器压接工艺的本质是压力-形变-材料的精密控制:新能源车需双压接点冗余(18-22吨)、工控设备严控高度公差±0.03mm、航空航天禁润滑剂改用MoS₂涂层。

注:工艺标准依据IEC 60352-2、MIL-STD-1344及头部企业技术白皮书
