泰科TE 2-2287908-3 线到板高频连接器 现货

泰科2-2287908-3是一款单板安装式单孔连接器，专为高频信号传输设计。其核心特性包括：采用1位单插针端子结构（直径0.51mm），镀金接触层确保优质信号传导；阻抗为50Ω，支持最高6GHz工作频率及800VAC电压，适用于射频及精密电子设备。主体采用PA GF工程塑料，具有-40℃至105℃的宽温工作范围。该连接器通过通孔焊接方式固定于PCB边缘，前端安装形式提供紧凑布局，蓝色壳体便于识别。兼容SAE/USCAR-17标准，适用于高可靠性要求的信号电路应用。

一、2-2287908-3中文手册

分类	详情

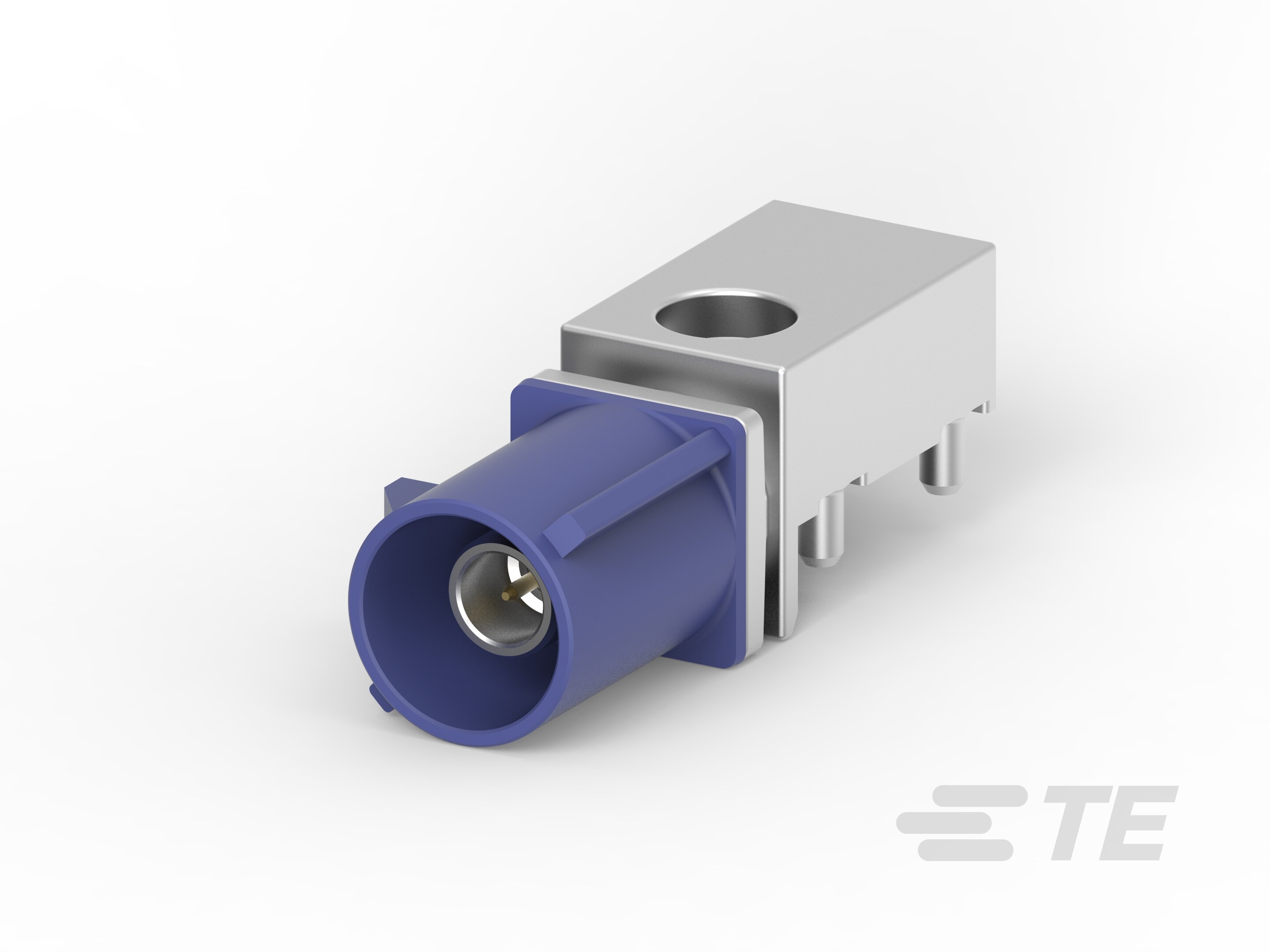

产品图
产品型号	2-2287908-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287908-3现货
原厂手册	2-2287908-3数据手册.PDF

二、2-2287908-3配套型号

三、2-2287908-3适用领域

泰科2-2287908-3连接器采用紧凑型设计和高可靠性结构，通过其精准信号传输、宽温度适应性和抗干扰特性，适用于多种复杂环境领域。具体包括：

1. 工业自动化与设备控制：板安装方式（PCB边缘固定）与PA GF材料（耐温范围-40℃至105℃）支持高振动环境中的稳定连接，键控代码C防止误插，确保在传感器信号链路上的精确PCB对接。

2. 汽车电子系统：SAE/USCAR-17标准兼容性与端子插针设计（直径0.51mm）适配车载ECU和线束接口，额定电流1A和外部锡电镀增强安全性及抗腐蚀能力，信号蓝外壳便于装配识别。

3. 通信与高频信号设备：阻抗50Ω和频率范围0-6000MHz优化射频信号完整性，通孔焊接安装支持路由器、基站内部紧凑布线，保障高速数据传输的抗干扰性能。

4. 消费电子与家电：1位单行结构简化电路集成，宽温度适应性（-40℃至105℃）适用于手持设备、家用电器传感器接口，确保简单信号电路的长期可靠性。

5. 医疗设备内部连接：高耐热材料PCT电介质及PCB固定设计适配仪器内部洁净环境，减少维护频率，锡电镀端子提升耐用性以避免信号衰减。

该连接器通过键控对准机制、板安装固定及宽频率响应，在严苛工况中实现持久稳定的信号连接，信号蓝外壳进一步提升工业场景中的视觉辨识度。

四、2-2287908-3常见问题与解决方案

1. 高频信号传输损耗

问题：6GHz高频应用中阻抗失配（标称50Ω）可能导致信号反射。

方案：严格控制PCB走线阻抗匹配，使用矢量网络分析仪验证链路完整性，避免直角布线。

2. 端子氧化导致接触失效

问题：金镀层插针（直径0.51mm）暴露于含硫环境易形成氧化膜，接触电阻增大。

方案：安装前清洁端子接触区，存储环境湿度≤60%RH，长期停用需密封防潮。

3. PCB焊接位断裂

问题：锡镀层焊尾在机械振动下易疲劳开裂（尤其边缘安装结构）。

方案：焊接后补强底部红胶固化，通孔焊盘设计需满足IPC-A-610G标准焊点填充率≥75%。

4. 高温环境壳体变形

问题：PA GF材质壳体在105℃持续工作或局部过热时发生蠕变。

方案：工作温度严控≤95℃，高温区改用金属外壳衍生型号（如2-2287908-4）。

5. 键控错位引发物理损伤

问题：键控代码"C"未与公端对准时强行插拔，导致插针弯曲。

方案：使用带导向柱的治具预定位，插合前目视验证键槽卡扣完全啮合。
