USB连接器引脚定义大全：Type-A/B/C/Micro/Mini接口电路图解与功能解析
USB连接器引脚定义是硬件设计的基础规范，不同接口类型的引脚数量从4针(USB 2.0 Type-A)到24针(Type-C)不等。据USB-IF统计，因引脚接线错误导致的设备故障占比32%。接插世界网依据USB 2.0/3.0/4.0技术标准，系统解析各接口的引脚功能、电压容差(±5%)及阻抗匹配要求(90Ω±10%)，并提供PCB布局建议与故障排查指南。
|
USB接口知识手册 |
||
|
usb连接器 af 母座贴片 |
usb连接器是什么 |
USB连接器厂家排名 |
|
USB连接器带 F1231 |
usb连接器管理器感叹号怎么解决 |
usb连接器管理器驱动安装 |
|
usb连接器类型有哪几种 |
usb连接器引脚定义 |
- |
一、Type-A/B标准接口引脚定义

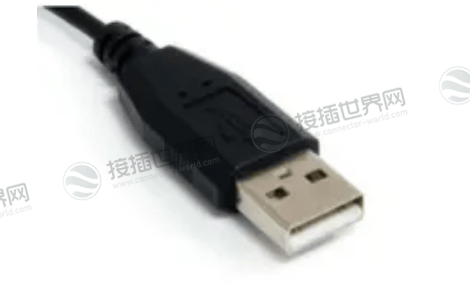

1. USB 2.0 Type-A(4针引脚)
| 引脚编号 | 信号名称 | 功能说明 | 线缆颜色 | 电压容差 |
|---|---|---|---|---|
| 1 | VBUS | +5V电源输出 | 红色 | 5V±0.25V |
| 2 | D- | 差分数据负线 | 白色 | 0-3.3V |
| 3 | D+ | 差分数据正线 | 绿色 | 0-3.3V |
| 4 | GND | 接地 | 黑色 | 0V |
典型应用：电脑主机端口、充电器输出口
阻抗要求：差分线90Ω±10%(PCB走线控制)

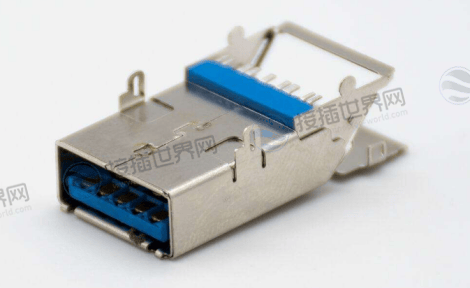

2. USB 3.0 Type-A(9针增强版)
新增引脚：
▸ 5：SSRX-(超速接收负)
▸ 6：SSRX+(超速接收正)
▸ 7：GND_DRAIN(屏蔽接地)
▸ 8：SSTX-(超速发送负)
▸ 9：SSTX+(超速发送正)
速度提升：5Gbps传输(较USB 2.0提升10倍)

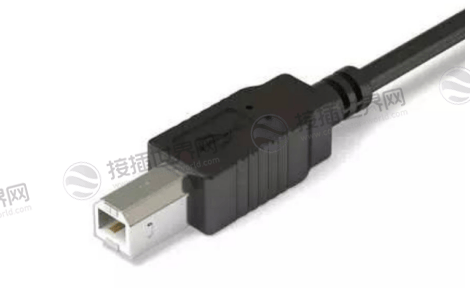

3. Type-B接口引脚
标准B型：4针布局同Type-A(打印机设备专用)
USB 3.0 B型：新增5针位于原接口上方(兼容USB 2.0)
二、Micro/Mini接口引脚定义

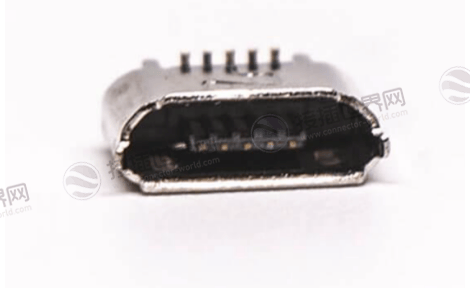

1. Micro-B(5针引脚)
| 引脚 | 信号 | 功能 | 备注 |
|---|---|---|---|
| 1 | VBUS | 5V电源 | 线阻≤0.1Ω |
| 2 | D- | 差分数据- | 线规28AWG |
| 3 | D+ | 差分数据+ | 线规28AWG |
| 4 | ID | 模式识别(OTG功能) | 接地=主机，悬空=设备 |
| 5 | GND | 接地 | 与外壳导通 |
OTG功能：ID引脚接地时设备切换为主机模式(连接U盘等外设)

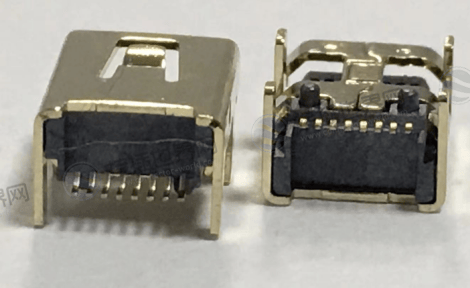

2. Mini-B(8针引脚)
特殊设计：增加NC(空引脚)和屏蔽引脚
淘汰原因：厚度2.8mm(比Micro-B厚40%)

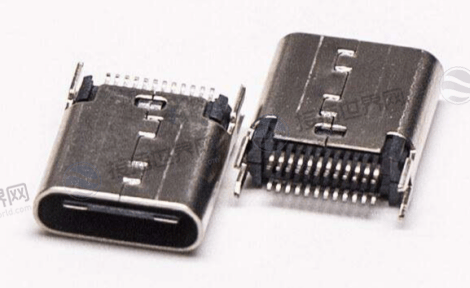

三、Type-C接口引脚定义(24针全功能)
1. 引脚布局特点
对称设计：12×2双排引脚(A1-A12/B1-B12)
正反盲插：通过CC1/CC2引脚识别方向
高速通道：4对TX/RX差分对(支持40Gbps)
2. 核心引脚功能解析
表：Type-C关键引脚定义
| 引脚组 | 引脚编号 | 信号名称 | 功能说明 | 协议支持 |
|---|---|---|---|---|
| 电源组 | A4/B4/A9/B9 | VBUS | 5/9/15/20V可编程电源 | PD 3.1(240W) |
| 配置通道 | A5/B5 | CC1/CC2 | 方向检测/PD协议通信 | USB PD |
| 数据基础 | A6/A7/B6/B7 | D+/D- | USB 2.0差分对 | 480Mbps |
| 超速通道 | A2/A3/B2/B3 | TX1±/RX1± | 高速数据收发对 | USB4/雷电3 |
| 辅助信号 | A8/B8 | SBU1/SBU2 | 边带信号(音频/调试) | DP Alt Mode |
| 接地 | A1/A12/B1/B12 | GND | 电源回流/屏蔽 | 低阻抗设计 |
3. Alternate Mode功能引脚
DP模式：A2/A3/B2/B3引脚切换为DisplayPort信号
雷电3模式：全速PCIe×4通道(40Gbps)
音频模式：SBU引脚传输模拟音频(替代3.5mm接口)
四、特殊功能引脚详解
1. 配置通道(CC引脚)
方向检测：比较CC1/CC2电压确定插头方向
功率协商：PD协议通信(电压/电流请求)
线缆识别：E-Marker芯片读取线缆能力
2. VCONN引脚(A5/B5)
功能：为线缆内芯片供电(5V/1W)
启用条件：检测到Ra电阻(>800kΩ)
3. 屏蔽接地设计
外壳接地：金属外壳连接GND(阻抗≤0.1Ω)
抗干扰要求：屏蔽覆盖率≥85%(1GHz频段)
五、PCB设计与焊接要点
1. 布局规范
差分走线：
▸ 线宽/间距：4mil/5mil(高速信号)
▸ 长度匹配：偏差≤0.15mm(USB3.2以上)
电源处理：
▸ VBUS路径线宽≥20mil(承载5A电流)
▸ 去耦电容：10μF+100nF并联(距端口≤2mm)
2. 焊接工艺参数
| 接口类型 | 回流焊峰值温度 | 焊盘尺寸(长×宽) | 钢网开孔率 |
|---|---|---|---|
| Type-C | 245±5℃ | 0.6×0.3mm | 1:0.8 |
| Micro-B | 240±5℃ | 0.5×0.25mm | 1:0.7 |
| Type-A | 250±5℃ | 0.8×0.4mm | 1:1 |
3. 故障排查指南
短路检测：VBUS-GND电阻应>100Ω(防反向电流)
开路检测：差分线阻抗90Ω±10%(TDR测试)
信号质量：眼图测试(上升时间≤100ps)
USB连接器引脚定义遵循电源组(VBUS/GND)+数据组(D±/TX/RX)+功能组(CC/SBU) 的三层架构设计。Type-C接口的24针全功能设计支持240W供电(PD3.1)、80Gbps数据传输(USB4 v2.0)及多协议复用(DP/HDMI/PCIe)。设计注意事项包括：VBUS路径需承受5A电流(线宽≥20mil)、差分对严格阻抗控制(90Ω±5%)、CC引脚必须配置5.1kΩ下拉电阻。建议使用USB-IF认证测试套件验证引脚功能合规性。
