USB连接器是什么？从Type-A到Type-C，全面解析定义与工作原理

USB连接器自1996年问世以来已成为全球应用最广泛的电子接口标准，年出货量超100亿个。从最初的USB 1.0(1.5Mbps)到最新USB4 v2.0(80Gbps)，其性能提升超5万倍。现代USB连接器需同步实现40Gbps数据传输(USB4)、240W供电(PD3.1)及视频传输(Alt Mode)功能，接插世界网将依据USB-IF标准系统解析其技术原理与应用场景。

一、核心定义与技术标准

1. 基本概念

英文全称：Universal Serial Bus(通用串行总线)

核心功能：数据传输+设备充电+音频视频传输+网络连接

管理组织：USB Implementers Forum(USB-IF)制定标准

2. 协议演进历程

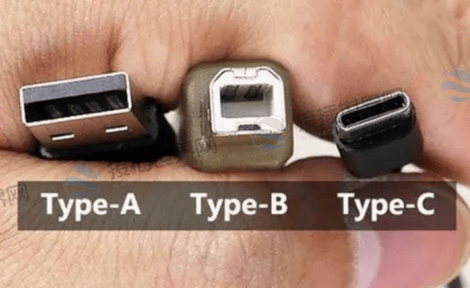

二、接口类型全面解析

1. Type-A系列(标准主机端)

USB-A 2.0：4针引脚(VBUS/D+/D-/GND)，黑色塑料芯

USB-A 3.0+：新增5针(SSRX/SSTX)，蓝色塑料芯标识

2. Type-B系列(设备端)

标准B型：方形接口，常见于打印机设备

Micro-B：5针设计，安卓手机旧标准(2015-2020主流)

Mini-B：8针结构，数码相机常用(逐渐淘汰)

3. Type-C革命性接口

引脚结构：24针双排对称设计，支持正反盲插

核心优势：

数据传输：最高40Gbps(USB4)

电力传输：最高240W(PD3.1 Extended Power Range)

功能扩展：支持DisplayPort/HDMI/Thunderbolt Alt Mode

4. 特殊类型接口

Lightning：苹果私有协议(8针)，最高480Mbps

Micro-AB：OTG设备专用，支持主机/从机切换

三、技术参数与性能指标

1. 电气特性

工作电压：5V DC(可扩展至48V via PD协议)

数据线阻抗：90Ω±10%(差分信号对)

接触电阻：≤30mΩ(镀金0.8μm以上)

2. 机械性能

插拔寿命：

Type-A/B：1,500次

Type-C：10,000次

Micro-USB：5,000次

插入力：5-20N(Type-C仅需<10N)

3. 协议兼容性

向下兼容：USB4兼容雷电3/USB 3.2/2.0

交叉兼容：Type-C转接A/B/Micro需协议芯片

四、应用场景与选型指南

1. 消费电子产品选型

手机/平板：Type-C(首选USB4或USB 3.2 Gen2)

移动硬盘：Type-C to Type-C(支持20Gbps)

车载设备：Type-A 3.0(抗震设计+高温耐受)

2. 工业领域特殊要求

宽温型号：-40℃~105℃工作温度(普通型为0℃~70℃)

防水等级：IP67/IP68(带硅胶密封圈)

增强镀层：镀金1.27μm(耐腐蚀要求)

3. 识别认证标志

USB-IF认证logo：确保符合标准

速度标识：

"SS10"：10Gbps

"40"：40Gbps

充电标识："PD"+"240W"

五、未来技术趋势

1. USB4 v2.0规范

传输速率：80Gbps(非对称模式120Gbps)

新编码机制：PAM3信号调制(提升带宽利用率)

发布时间：2022年10月(预计2024年商用)

2. 无线USB技术

传输标准：W-USB(基于UWB技术)

有效距离：3-10米(速率480M-1Gbps)

3. 融合接口趋势

多功能合并：充电+数据+视频单接口化

物理尺寸优化：0.8mm超薄连接器(折叠屏设备用)

USB连接器历经27年发展已形成Type-A/B/C/Micro/Mini五大物理形态+USB 1.0至4 v2.0七代协议的技术体系。选型关键取决于三大核心需求：传输速率(480Mbps-80Gbps)、供电能力(0.5W-240W)及功能扩展(视频/网络/Alt Mode)。2023年起Type-C成为欧盟电子设备强制标准，建议新设计优先选择全功能Type-C接口(支持USB4+PD3.1+DP Alt Mode)，并认准USB-IF认证标识以确保兼容性。
