泰科TE 1-2287908-1 线到板连接器 50Ω高频信号 现货

泰科电子（TE Connectivity）生产的1-2287908-1连接器是一款单通道（1位）线对板射频连接器，采用50Ω阻抗设计，适用于最高6000MHz的高频信号传输场景。其核心端子（插针型）及射频接触部均镀金（Au），确保低损耗和高频稳定性；外部端子与PCB焊尾则采用锡（Sn）电镀。该连接器通过通孔焊接方式安装于印刷电路板边缘，主体为玻纤增强聚酰胺（PA GF），最高耐受800VAC电压和105°C高温。其胭脂红色壳体、前端面板安装结构及符合SAE/USCAR-17汽车标准的设计，适用于工业与汽车电子信号传输领域。产品尺寸为24.5×10×8.4mm，适应-40°C至105°C工作环境。

一、1-2287908-1中文手册

分类	详情

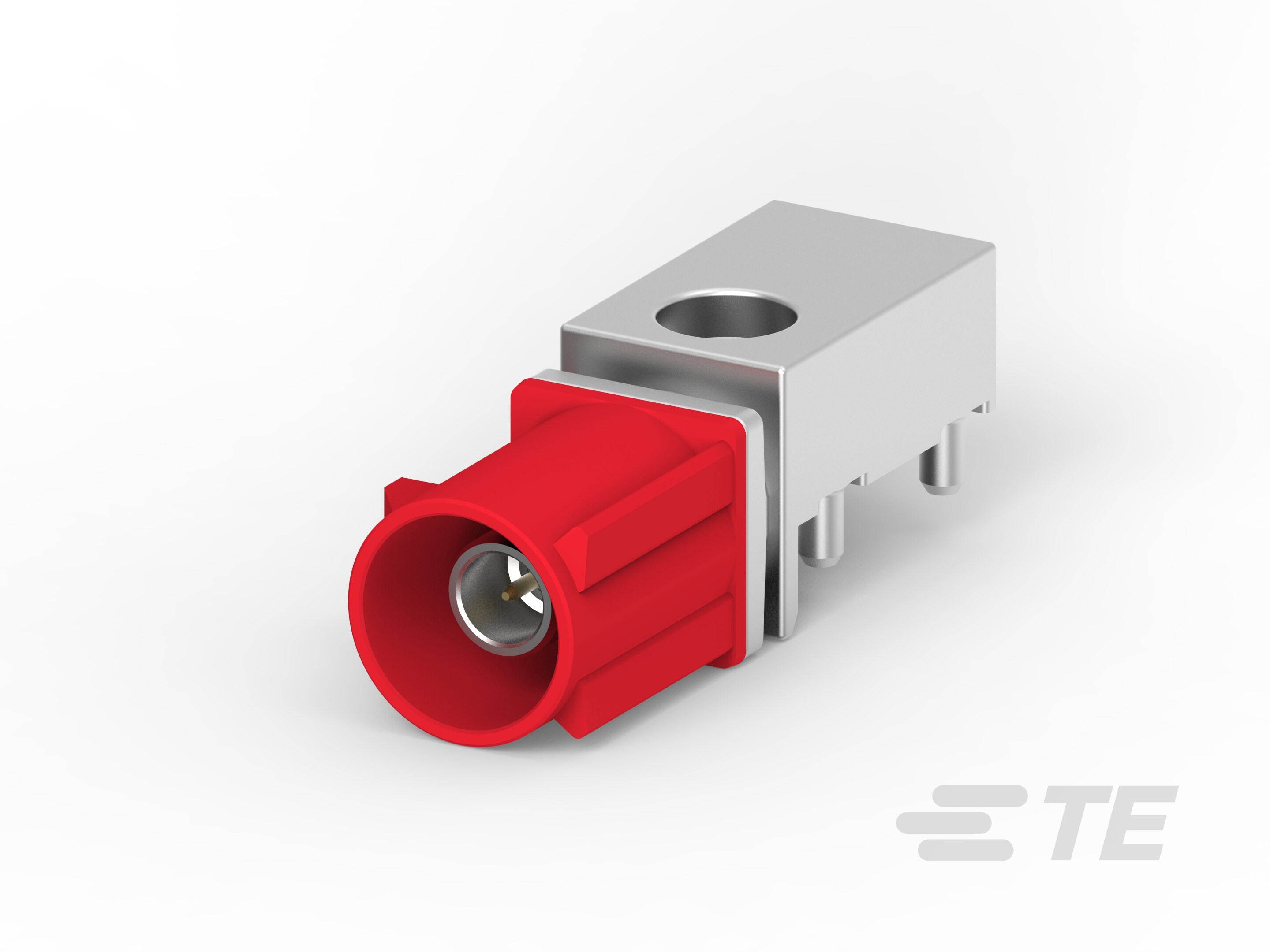

产品图
产品型号	1-2287908-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	L
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	胭脂红
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	1-2287908-1现货
原厂手册	1-2287908-1数据手册.PDF

二、1-2287908-1配套型号

三、1-2287908-1适用领域

泰科1-2287908-1连接器凭借其高频性能、精准对接及宽温耐受特性，主要适用于以下专业领域：

1. 高频信号传输系统

50Ω阻抗匹配与0-6000MHz工作频率范围，适用于基站、射频模块及测试仪器的精准信号传输场景，金镀层端子确保高频信号完整性。

2. 汽车电子控制单元（ECU）

SAE/USCAR-17标准兼容性及通孔焊接安装方式（PCB边缘布局），适配车载控制模块板端连接。接合插针直径0.51mm实现精准对接，-40℃至105℃宽温域覆盖发动机舱严苛环境。

3. 工业控制设备

PA GF（玻纤增强尼龙）壳体支撑105℃高温持续运行，焊尾安装提供机械稳定性。板安装结构（高度8.4mm）与单点通孔焊接，适用于PLC模块、变频器等紧凑空间内的电路连接。

4. 仪器仪表与测试装置

6GHz频宽覆盖支持精密测量设备信号接口，胭脂红壳体增强设备内部线路辨识度。前端安装方式简化设备面板集成流程。

5. 通信基础设施

金镀层接触件（中心端子/端子接触部）保障低插损传输，结合1位单行布局，满足路由器、光模块等设备板间关键信号点对点连接需求。

该连接器通过高频阻抗控制、宽温域材料及强化焊接结构，在振动、温度变化等复杂工况下维持信号稳定性，胭脂红壳体优化工业设备内部检修识别效率。

四、1-2287908-1常见问题与解决方案

1. 安装稳定性不足

问题：焊尾板载安装结构在机械振动或外力冲击下易出现焊点疲劳，导致连接器松动。

方案：在PCB布局阶段增加定位柱辅助固定，对焊点实施应变消除设计（如弯曲应力缓冲槽），并避免线缆直接拉扯连接器。

2. 端子接触可靠性下降

问题：直径0.51mm的镀金插针因氧化或微变形导致接触电阻增大，影响1A电流传输稳定性。

方案：
