USB AF母座贴片连接器全解析：结构标准/焊接工艺/选型指南
USB AF母座贴片连接器(USB Type-A Surface Mount)作为消费电子设备的标准接口，年全球用量超50亿只。其贴片式设计节省85%插件工时，但回流焊工艺要求严格：焊盘共面度需≤0.1mm，温度曲线偏差±5℃即可能导致虚焊。接插世界网依据USB-IF标准与IPC-A-610焊接规范，深度解析AF母座的结构特性、生产工艺及缺陷预防方案，为硬件工程师提供选型与工艺实操指南。
一、结构规范与尺寸标准
1. 接口定义与电气特性

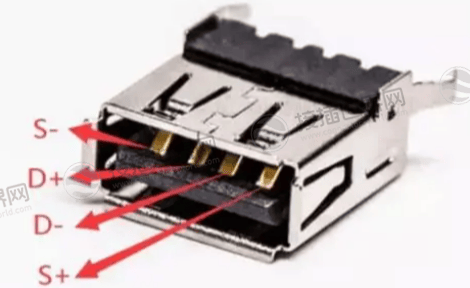

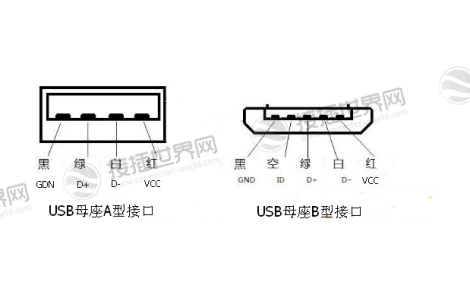

引脚定义：
Pin1(VBUS)：+5V电源，承载电流1.5A(标准)/3.0A(快充)
Pin2(D-)/Pin3(D+)：差分数据线，阻抗90Ω±10%
Pin4(GND)：接地端，与外壳导通阻抗≤30mΩ
绝缘性能：引脚间耐压500V AC/分钟，绝缘电阻≥100MΩ
2. 机械结构参数
壳体材质：PBT+30%玻纤(UL94 V-0阻燃)，耐温260℃/10s(回流焊)
端子材料：磷青铜镀镍底层+镀金0.8μm(接触区)/镀锡(焊接区)
关键尺寸(单位:mm)：
总长12.0±0.2
插口宽度8.4±0.1
焊盘间距2.5±0.05
定位柱直径1.9±0.05
3. 贴片安装规范
焊盘设计：推荐焊盘长度延伸0.5mm(增强抗震性)
钢网开孔：厚度0.12mm，开口面积比1:0.8(防锡珠)
贴装压力：3±0.5N(过大会导致塑胶变形)
二、生产工艺与品质控制
1. SMT贴片工艺流程
锡膏印刷：选用Type3号粉锡膏(粒径25-45μm)，厚度偏差≤10%
贴装精度：要求±0.1mm以内(视觉识别Mark点补偿)
回流焊接：
预热区：60-120s(1-2℃/s升温)
回流区：217℃以上保持45-75s
峰值温度：245±5℃(无铅制程)
2. 可靠性测试标准
插拔寿命：5,000次循环后接触电阻变化≤20%
机械强度：
壳体抗压强度≥50N
端子保持力≥15N
环境测试：
高温高湿：85℃/85%RH/500h后绝缘电阻≥100MΩ
温度循环：-40℃~85℃循环100次无开裂
3. 常见缺陷与改善措施
| 缺陷类型 | 产生原因 | 解决方案 |
|-------------|---------------------------|------------------------------|
| 虚焊 | 焊盘共面度差/锡膏不足 | 增加焊盘延伸/钢网扩孔10% |
| 端子氧化 | 镀金厚度不足/存储潮湿 | 要求Au≥0.8μm/真空包装 |
| 塑胶变形 | 回流焊温度过高 | 控制峰值温度≤245℃ |
三、主流品牌与选型指南
1. 国际品牌对比
TE Connectivity：
型号：292303-1(带定位柱)
特性：镀金厚度1.0μm，耐插拔10,000次
Molex：
型号：67643-1010(无边框)
特性：超低高度2.8mm，适合轻薄设备
2. 国产替代方案
长江连接器：
型号：CUSBA-008-SMT
价格：国际品牌60%，耐插拔3,000次
航天电器：
型号：JT-208-S1(军工级)
特性：-55℃~125℃工作温度，抗盐雾96h
3. 选型关键参数
电气性能：优先选择阻抗匹配90Ω±5%的产品
机械寿命：消费级≥5,000次，工业级≥10,000次
工艺兼容：确认回流焊峰值温度耐受性(无铅要求250℃)
四、应用设计注意事项
1. PCB布局规范
预留5mm插拔空间(防止外壳干涉)
数据线走线等长(偏差≤0.5mm，减少信号抖动)
接地焊盘增加 thermal relief(防止焊接冷焊)
2. ESD防护设计
数据线串联22Ω电阻(抑制浪涌)
添加ESD二极管(如PESD5V0S1BL，容压5V)
3. 高速信号完整性
阻抗控制：90Ω±10%差分阻抗
损耗要求：@2.5GHz插入损耗≤3dB
USB AF母座贴片连接器虽结构成熟，但工艺要求极高：焊盘共面度≤0.1mm、回流焊峰值温度245±5℃、镀金厚度≥0.8μm 是保障良率的三大核心要素。选型时需平衡电气性能(阻抗90Ω±5%)、机械寿命(消费级5,000次)与成本(国产价格仅为国际60%)。随着USB4协议普及，支持20Gbps传输的新型AF母座已上市，建议新设计选择镀金1.0μm以上、带ESD防护功能型号，并严格按IPC-J-STD-001标准执行焊接工艺。
