USB连接器类型大全：6大主流接口从Type-A到Type-C全解析
USB连接器历经27年发展已形成6大主流类型，全球年出货量超150亿个，从1996年USB 1.0 Type-A(1.5Mbps)到2023年USB4 Type-C(80Gbps)，传输速率提升5万倍，供电能力从0.5W增至240W，接插世界网将依据USB-IF最新标准，系统解析各类型接口的技术特性、应用场景及兼容性要点，帮助用户精准选型。
|
USB接口知识手册 |
||
|
usb连接器 af 母座贴片 |
usb连接器是什么 |
USB连接器厂家排名 |
|
USB连接器带 F1231 |
usb连接器管理器感叹号怎么解决 |
usb连接器管理器驱动安装 |
|
usb连接器类型有哪几种 |
usb连接器引脚定义 |
- |

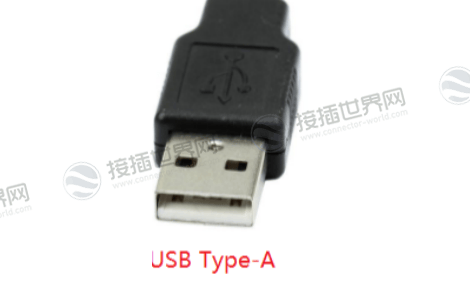

一、Type-A系列：标准主机接口
1. 标准Type-A
结构特征：4针矩形接口(VBUS/D+/D-/GND)，塑料舌片颜色标识版本
版本演进：
▸ USB 1.0/2.0：黑色舌片，传输速率1.5-480Mbps
▸ USB 3.0+：蓝色舌片，新增5针(SSRX/SSTX)，速率5Gbps
应用场景：电脑主机、充电器、车载设备(保有量超200亿)
2. Type-A衍生型号
USB 3.2 Gen2×2：10Gbps速率，罕见商用
Powered-B：额外供电引脚，用于打印机设备

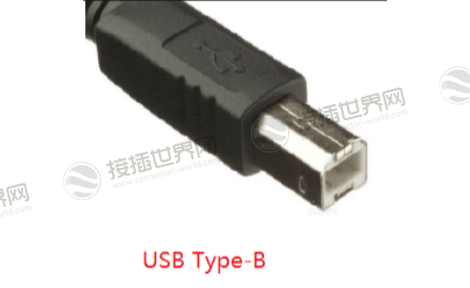

二、Type-B系列：设备端专用接口
1. 标准Type-B
结构特点：方形接口带切角，4针基础配置
典型应用：打印机、扫描仪、外置光驱
机械强度：插拔寿命1,500次

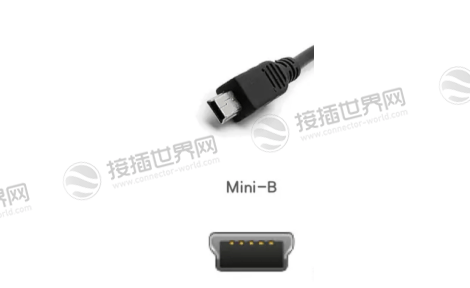

2. Mini-B型
发布时间：2000年(USB 2.0时代)
引脚配置：8针微型接口(含ID识别针)
现状：2017年停产，被Micro-USB取代

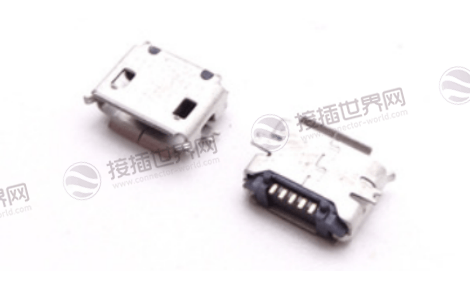

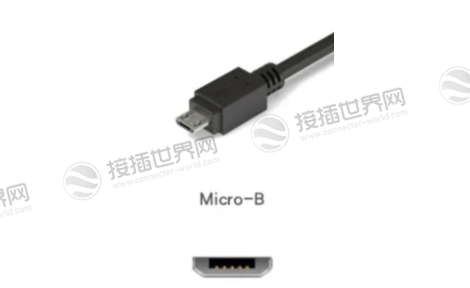

3. Micro-B型
主流时期：2011-2020(安卓设备标准)
关键技术：
▸ USB 2.0版本：5针，480Mbps
▸ USB 3.0版本：10针(额外5针实现5Gbps)
插拔寿命：10,000次(比Mini-B提升6倍)

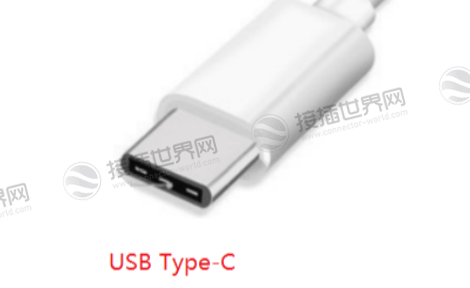

三、Type-C革命性接口
1. 物理结构突破
对称设计：24针双排引脚，支持正反盲插
尺寸优化：8.4×2.6mm(比Micro-B小30%)
机械寿命：10,000次插拔(工业级达25,000次)
2. 技术能力全景
| 功能维度 | 技术指标 | 协议支持 |
|---|---|---|
| 数据传输 | 最高80Gbps(USB4 v2.0) | Thunderbolt 4兼容 |
| 电力传输 | 240W(PD 3.1 EPR) | 可编程电源管理 |
| 视频输出 | 8K@60Hz(DP 2.1 Alt Mode) | HDMI 2.1转换 |
| 数据协议 | USB4/PCIe/USB 3.2 | 动态切换 |
3. 应用生态
消费电子：2024年起欧盟强制手机/平板采用
工业设备：IP68防水型号(TE Connectivity CP70系列)
汽车领域：车载娱乐系统高速传输接口
四、特殊类型接口

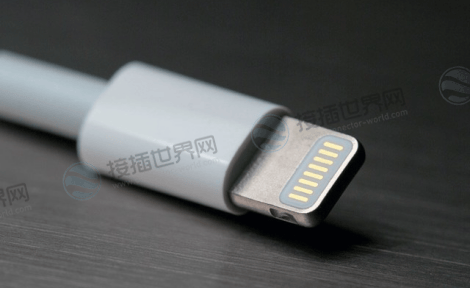

1. Lightning接口
产权归属：苹果公司独家(2012年推出)
引脚数量：8针(支持正反插)
最大速率：5Gbps(USB 3.0兼容版本)
现状：2023年后逐步转向Type-C
2. Micro-AB型
特殊功能：支持OTG主机模式切换
ID引脚功能：接地为主机，浮空为设备
应用场景：移动设备外接U盘/键盘

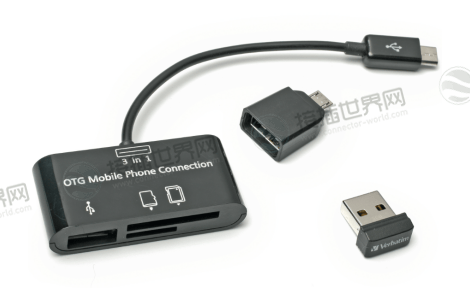

3. USB On-The-Go
技术本质：协议扩展而非物理接口
核心功能：允许设备充当主机
典型应用：手机直接读取U盘数据
五、接口演进时间线
表：USB连接器技术演进里程碑
| 年份 | 接口类型 | 重大特性革新 | 标志性设备 |
|---|---|---|---|
| 1996 | Type-A 1.0 | 1.5Mbps速率，0.5W供电 | 苹果iMac G3 |
| 2000 | Type-B/Mini-B | 480Mbps，2.5W供电 | 数码相机、MP3播放器 |
| 2008 | Micro-B | 万次插拔寿命，OTG支持 | 安卓手机 |
| 2015 | Type-C 1.0 | 正反插，10Gbps，100W供电 | MacBook 12英寸 |
| 2021 | Type-C USB4 | 40Gbps，240W供电，8K视频 | 联想ThinkPad X1 |
| 2023 | Type-C USB4 v2 | 80Gbps非对称传输 | 英特尔Evo笔记本 |
六、选型指南与兼容方案
1. 选型关键参数
速率需求：
▸ 文档传输：USB 2.0(480Mbps)足够
▸ 4K视频：需USB 3.2 Gen2(10Gbps)以上
▸ 外接显卡：必须USB4/雷电3(40Gbps)
供电需求：
▸ 手机充电：5-20W(Type-C/Micro-B)
▸ 笔记本供电：65-100W(Type-C必需)
▸ 工业设备：240W(PD 3.1 EPR协议)
2. 转接兼容方案
| 转换类型 | 协议要求 | 性能损耗 |
|---|---|---|
| Type-C转Type-A | 需USB 3.0以上 | 速率降级至5Gbps |
| Type-C转Micro-B | 需专用转接线 | 仅支持USB 2.0 |
| Type-C转Lightning | 苹果MFi认证芯片 | 最高5Gbps |
3. 质量识别要点
认证标识：USB-IF认证logo(非认证产品故障率高3倍)
触点材质：镀金厚度≥0.8μm(确保5,000次插拔可靠性)
线缆标准：
▸ 全功能Type-C线需E-Marker芯片
▸ 40Gbps线缆长度≤0.8米
USB连接器已形成 "Type-A/B基础接口+Type-C未来标准+特殊型号补充" 的完整体系。选型需重点考量三大维度：传输速率(USB4达80Gbps)、供电能力(PD 3.1支持240W)、功能集成度(数据+视频+网络)。2024年起Type-C成为欧盟强制标准，建议新设备优先选择全功能Type-C接口(支持USB4+PD3.1+DP Alt Mode)，旧设备通过认证转接方案兼容。注意避坑非认证产品(故障率超30%)，并定期检查接口松动度(摆动角度应≤5°)。
