汽车连接器种类全解析：7大分类维度与200+型号应用场景指南

汽车连接器作为整车电气系统的"核心关节"，其科学分类直接关系到选型精准性与系统可靠性。现代汽车需使用200-500个连接器，涵盖从微安级信号传输到600A高压输电等多元场景。根据ISO 8092、USCAR-2等国际标准，汽车连接器可按7大维度系统划分，每种类型对应特定的技术参数与应用边界。接插世界网将结合最新技术规范与实测数据，深度解析各类型连接器的特征差异与选型逻辑。

一、按功能用途分类：四大核心系统

1. 动力系统连接器

高压连接器：

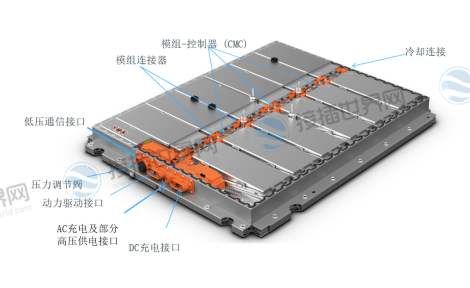

电池包连接器：额定电压400-1000V，电流200-600A(如TE AMP+ HVP800系列)

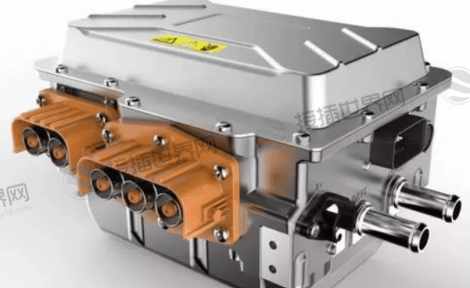

电机控制器接口：液冷设计，散热功率≥3000W/m²，防护等级IP67/IP6K9K

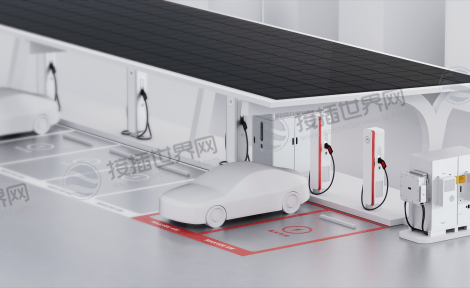

充电接口：直流快充枪支持150-350kW功率，交流慢充枪兼容Type1/Type2/GB标准

传统动力连接器：

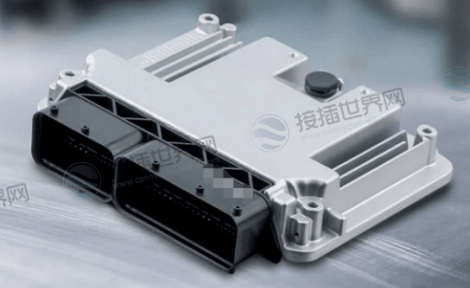

发动机ECU接口：耐温-40℃~150℃，端子保持力≥50N(如Yazaki 090系列)

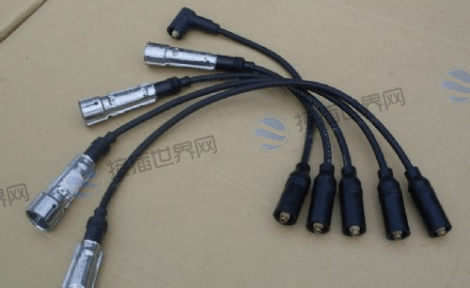

点火系统连接器：阻燃等级UL94 V-0，耐电弧性≥180s

2. 车身控制系统连接器

照明系统：前照灯连接器耐温125℃+，采用PPS材质壳体(如Sumitomo MT系列)

门窗控制：6-20针连接器，插拔寿命≥50次，接触电阻≤5mΩ

座椅调节：电动座椅连接器载流15-30A，带二次锁止机构

3. 信息娱乐系统连接器

显示接口：LVDS连接器传输速率3-10Gbps，支持4K视频(如Fakra HSD系列)

音频传输：MOST150光纤连接器，带宽150Mb/s，延迟<100μs

4. 安全系统连接器

ADAS传感器：

摄像头连接器：Fakra接口，阻抗50Ω±5%，6GHz插入损耗≤2dB

雷达连接器：高频以太网接口，支持25Gbps数据速率

安全气囊：黄色专用连接器，带短路棒设计，阻抗<30mΩ

二、按结构形式分类：三大物理形态

1. 圆形连接器

特点：抗振动性强(可达10Grms)，多用于恶劣环境

规格：直径8-40mm，针数2-128针(如Deutsch DT系列)

应用：发动机线束、底盘传感器、越野车外部设备

2. 矩形连接器

特点：空间利用率高，占ECU连接的80%以上

规格：间距1.25-2.54mm，高度5-15mm

子类型：

板端连接器：SMT贴装，共面度≤0.1mm

线端连接器：压接/焊接端子，拉力强度≥40N

3. 射频连接器

Fakra系列：颜色编码区分功能(蓝色-GPS，绿色-视频等)

HSD系列：差分传输，速率2-10Gbps，用于车载娱乐系统

以太网连接器：支持1000BASE-T1，阻抗100Ω±10%

三、按电气参数分类：电流/电压/频率

表：汽车连接器电气等级分类

四、按使用环境分类：温度/防护/振动

1. 温度等级

发动机舱：-40℃~150℃(如Delphi 120系列)

乘客舱：-40℃~85℃

新能源电池包：-40℃~125℃(带温度传感器接口)

2. 防护等级

IP67：防短时浸水(1米/30分钟)，用于底盘区域

IP6K9K：防高压射流+粉尘，用于发动机舱

IPX9K：耐高温高压冲洗(80℃/10MPa)，用于充电接口

3. 振动等级

一般区域：≤3Grms(座椅、顶棚等)

高振动区：≥10Grms(发动机、悬挂等)

五、按安装方式分类：线对线/线对板/板对板

1. 线对线连接器

非防水型：间距1.25-5.08mm，用于干燥区域

防水型：硅胶密封+双锁扣，IP67等级(如JST VG系列)

2. 线对板连接器

刺破式：免剥线安装，效率提升50%(如TE MATE-N-LOK)

板端插座：SMT工艺，共面度≤0.1mm

3. 板对板连接器

堆叠式：间距0.4-1.27mm，高度3-10mm

夹层式：传输速率10-56Gbps，用于域控制器

六、特殊功能连接器

1. 高压互锁连接器(HVIL)

功能：带电插拔保护，响应时间<10ms

结构：先断后通设计，阻抗<20mΩ

2. 光纤连接器

MOST150：带宽150Mb/s，用于音频系统

以太网光纤：支持2.5/5/10GBASE-SR，用于自动驾驶

3. 无线连接器

无线充电：Qi标准，功率5-15W

蓝牙连接：低功耗BLE 5.2，传输距离≥10m

七、选型指南与技术趋势

1. 选型核心参数

电气需求：电压/电流/频率匹配(高压首选液冷设计)

环境适应性：温度范围/防护等级/抗震要求

成本与交期：量产项目优选标准化系列(如Fakra/HSD)

2. 技术发展趋势

集成化：电源+信号+光纤三合一连接器(如H-MTD系列)

高速化：56Gbps以太网连接器支持L4+自动驾驶

轻量化：铝合金壳体比铜制品轻30%，复合材料更轻50%

智能化：集成诊断芯片，实时监测接触状态

汽车连接器已发展出7大分类维度200+细分类型，形成完整的技术矩阵：

功能维度覆盖动力/车身/娱乐/安全四大系统，高压连接器达1000V/600A;

结构维度包含圆形/矩形/射频三大形态，Fakra标准化节省30%成本;

环境维度满足IP6K9K防护+150℃耐温+10Grms抗振极端工况。

未来五年，随着中央计算架构普及，连接器将向区域化集成(Zonal架构)、无线化(蓝牙5.3+UWB)、智能诊断(阻抗实时监测)三大方向演进。选型时需重点考量USCAR-2认证、材料耐候性(150℃+PPS)及屏蔽效能(≥90dB@1GHz)等核心指标。
