泰科TE1-2287908-0高频信号PCB连接器现货

泰科1-2287908-0是一款射频线到板连接器，专为印刷电路板（PCB）边缘安装设计。该连接器具有单孔位（1位）、50Ω阻抗特性，最大工作电压为800VAC，频率范围覆盖0-6000MHz。结构上采用插针端子，端子接触部镀金提升电导性与耐腐蚀性，外部端子电镀锡以提高焊接可靠性；PCB端接为通孔焊接固定方式。其紧凑尺寸为24.5mm×10mm×8.4mm，咖喱色PA GF（聚酰胺+玻璃纤维）壳体提供强度，工作温度范围为-40至105°C。兼容SAE/USCAR-17标准，适用于信号电路应用，但不具备屏蔽功能，凭借坚固设计和材料确保在工业或汽车领域中的高可靠性。

一、1-2287908-0中文手册

分类	详情

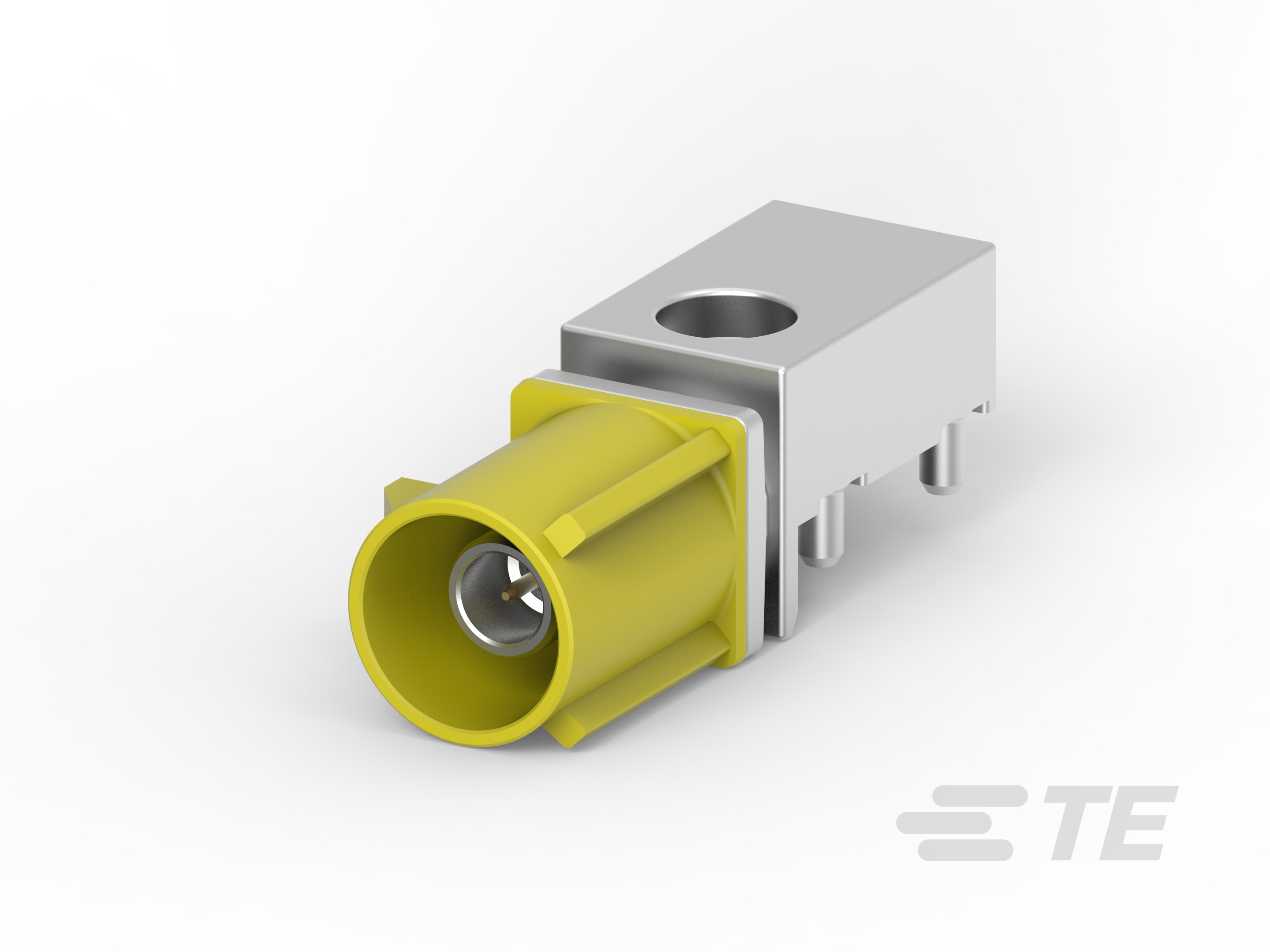

产品图
产品型号	1-2287908-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	K
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	咖喱色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	1-2287908-0现货
原厂手册	1-2287908-0数据手册.PDF

二、1-2287908-0配套型号

三、1-2287908-0适用领域

泰科1-2287908-0连接器采用线到板连接系统，配备插针端子和PCT电介质材料，支持高频信号传输（0-6000MHz）和50Ω阻抗匹配，适应宽温度范围（-40°C至105°C）。其单行单位设计、PA GF壳体材料以及咖喱色外观，结合SAE/USCAR-17兼容性，确保在以下场景中实现稳定连接：

1. 汽车电子系统：匹配SAE/USCAR-17标准提供抗冲击能力，低电流（1A额定电流）和0.51mm精密插针对接机制适配车载ECU信号链路，防止误插并保障行车安全。

2. 通信与数据传输：高频范围和50Ω阻抗特性优化基站、路由器等设备的高信号干扰环境，边缘PCB安装方式简化电路板布局，支持紧凑空间内的信号稳定传输。

3. 工业自动化控制：宽工作温度耐受（-40°C至105°C）确保机床和生产线在多尘、振动条件下的可靠性，咖喱色壳体便于设备运维中的快速识别。

4. 消费电子与仪器设备：低剖面设计（高度8.4mm）和信号应用适配便携式设备内部布线，PA GF材料提供耐化学性，简化医疗仪器或测试设备的维护流程。

该连接器通过精密端子对准、高频性能及宽环境适应性，保障长期可靠的信号连接，咖喱色外壳增强工业操作中的识别效率。

四、1-2287908-0常见问题与解决方案

1. 机械安装稳定性不足

问题：采用焊尾固定且无辅助锁扣设计，在振动环境中易因焊点疲劳导致松动。

方案：增加板侧加固支架，并在电缆侧使用绑带固定线缆（距壳体≤15mm），分散应力至PCB非焊接区域。

2. 高温工况下壳体变形风险

问题：PA GF（尼龙玻纤）材质在持续>105°C环境易软化变形，影响端子对位精度。

方案：高温场景替换为金属外壳型号；定期检查壳体形变（建议周检），超过0.5mm偏移需立即更换。

3. 高频信号完整性下降

问题：6000MHz上限频段易因焊接端子氧化（接触件镀金层破坏）导致阻抗失配（偏离50Ω±5%）。

方案：执行通孔焊接时控制温度曲线（峰值245℃±5℃），焊接后使用异丙醇清洁焊剂残留；定期检测接触电阻（标准≤10mΩ）。

4. 焊点断裂

问题：边缘安装方式使焊点承受整机机械应力，易发生疲劳断裂。

方案：PCB布局时预留应力缓冲区（≥3mm非布线隔离带）；采用阶梯式焊端设计，增加焊锡爬附面积30%。

5. 环境防护能力不足

问题：非密封设计在潮湿环境（湿度>80%RH）可能引发端子电化学腐蚀。

方案：在PCBA喷涂三防漆（厚度50-100μm），覆盖连接器焊点及端子界面；控制存储环境湿度≤60%RH。
