泰科TE 2-2287908-2 50Ω高频信号汽车线到板连接器现货

泰科2-2287908-2连接器是一款高性能线到板单行单位数设备，专为印刷电路板边缘安装设计。其中心插针端子采用金电镀，提供50Ω阻抗和1A最大电流容量，支持800VAC工作电压及0-6000MHz信号频率范围。主体采用淡黄色PA GF材料，通过焊尾固定方式实现稳固的PCB通孔焊接安装。工作温度范围为-40°C至105°C，具备优异耐候性，符合SAE/USCAR-17标准，适用于高可靠性信号处理应用环境。

一、2-2287908-2中文手册

分类	详情

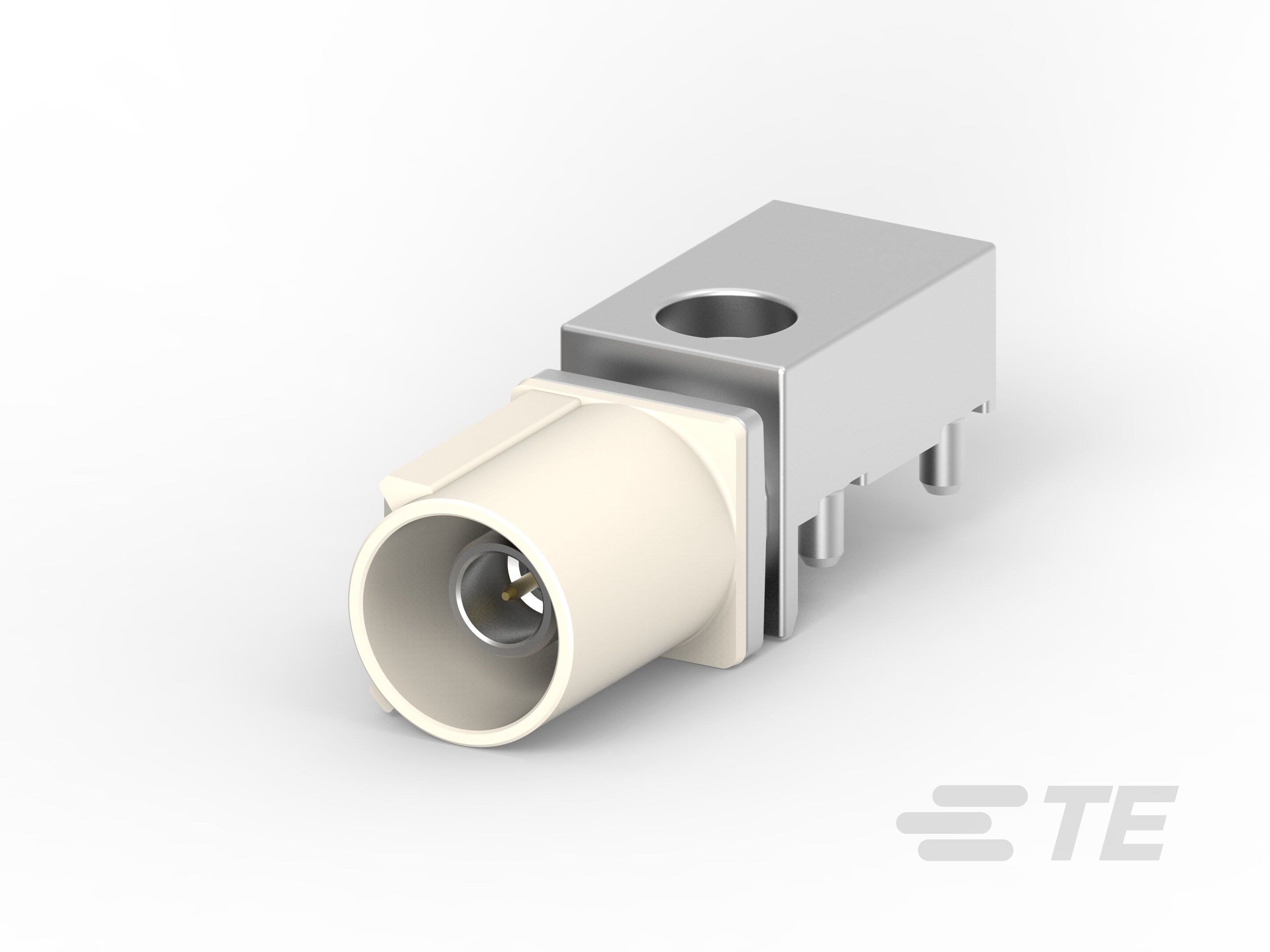

产品图
产品型号	2-2287908-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287908-2现货
原厂手册	2-2287908-2数据手册.PDF

二、2-2287908-2配套型号

三、2-2287908-2适用领域

泰科2-2287908-2连接器凭借其高频特性、耐候性及紧凑设计，适用于以下专业领域：

1. 通信与射频设备：

50Ω阻抗匹配与0-6000MHz宽频带支持高频信号传输，镀金端子确保射频信号完整性，适用于基站射频模块、天线馈线等通信设备，实现低损耗连接。

2. 汽车电子控制单元：

-40°C至105°C宽温域耐受发动机舱高温环境，键控代码B防止误插，通孔焊接提供稳定板端固定，满足车载ECU、传感器接口等对振动与温度可靠性的严苛需求。

3. 工业控制与仪器：

淡黄色PA GF材质壳体（耐221°F高温）适配机械环境，通孔焊接与焊尾设计增强PCB机械应力耐受性，适用于PLC控制板、测试仪器等精密电子系统的信号传输。

4. 医疗与便携设备：

紧凑尺寸（24.5mm×10mm×8.4mm）与轻量化结构优化空间布局，镀金接触件保障微弱信号精度，支持便携医疗设备、检测仪器的内部板间高可靠性连接。

该连接器通过高频优化、宽温域兼容及键控防误机制，确保在严苛电磁与环境条件下保持信号稳定性，淡黄色壳体增强工业场景的可辨识性。

四、2-2287908-2常见问题与解决方案

安装松动或脱落

问题：PCB安装采用焊尾固定方式，边缘安装方向可能导致连接器在振动或外力作用下松动，影响信号传输稳定性。

方案：通过添加应力消除附件（如卡扣或绑带）分散外力，确保电缆受力均匀；或在PCB布局中设计支撑结构强化固定。

密封性不足

问题：可密封属性为“否”，在潮湿或污染环境中，密封面贴合不良易造成灰尘或液体渗入，影响内部组件防护性能（IP67未达标）。

方案：定期清洁密封面接口，加装硅胶密封圈增强防水性，并控制操作环境湿度不超过80%RH。

端子接触不良

问题：1.2mm插针端子因压接不当（如高度偏差）或表面氧化（金电镀层受损）导致接触电阻升高，可能引发信号中断或电路故障。

方案：严格按压接公差（±0.2~0.5mm）操作端子压接，使用专用清洁工具去除氧化层，必要时更换端子以确保可靠接触。

外壳变形或腐蚀

问题：主体材料PA GF（尼龙6/6）在高温环境（接近105°C最大值）或接触腐蚀性液体时易变形或劣化，降低结构完整性。

方案：避免暴露于强酸/碱环境，高温场景改用金属外壳型号；定期检查外壳状态，确保工作温度在-40°C至105°C范围内。

键控错位或对准偏差

问题：键控代码B未与公端精确匹配或端子排列未对齐，可能导致连接不稳定或无法正确对接。

方案：安装前验证公母端键控代码一致性，借助对准工具辅助定位，确保端接方向无误和连接稳固。
