泰科TE 2-2287908-4 50Ω高频线板连接器 PCB边缘安装信号 现货
泰科2-2287908-4是一款单针单排的线对板连接器，专为高频信号传输设计（工作频率0-6000MHz），符合SAE/USCAR-17标准。其主体采用PA GF（玻纤增强尼龙）材质，电介质为PCT，支持最高105°C工作温度和800VAC电压。连接器通孔焊接安装于PCB边缘，插针端子与中心接触件表面镀金（Au），外部端子及PCB固定部位镀锡（Sn），兼具高导电性与耐腐蚀性。酒红紫壳体配备接合固定功能，结构紧凑（长24.5mm×宽10mm×高8.4mm），适用于要求高可靠性的板级信号连接场景。
一、2-2287908-4中文手册
| 分类 | 详情 |
|---|---|

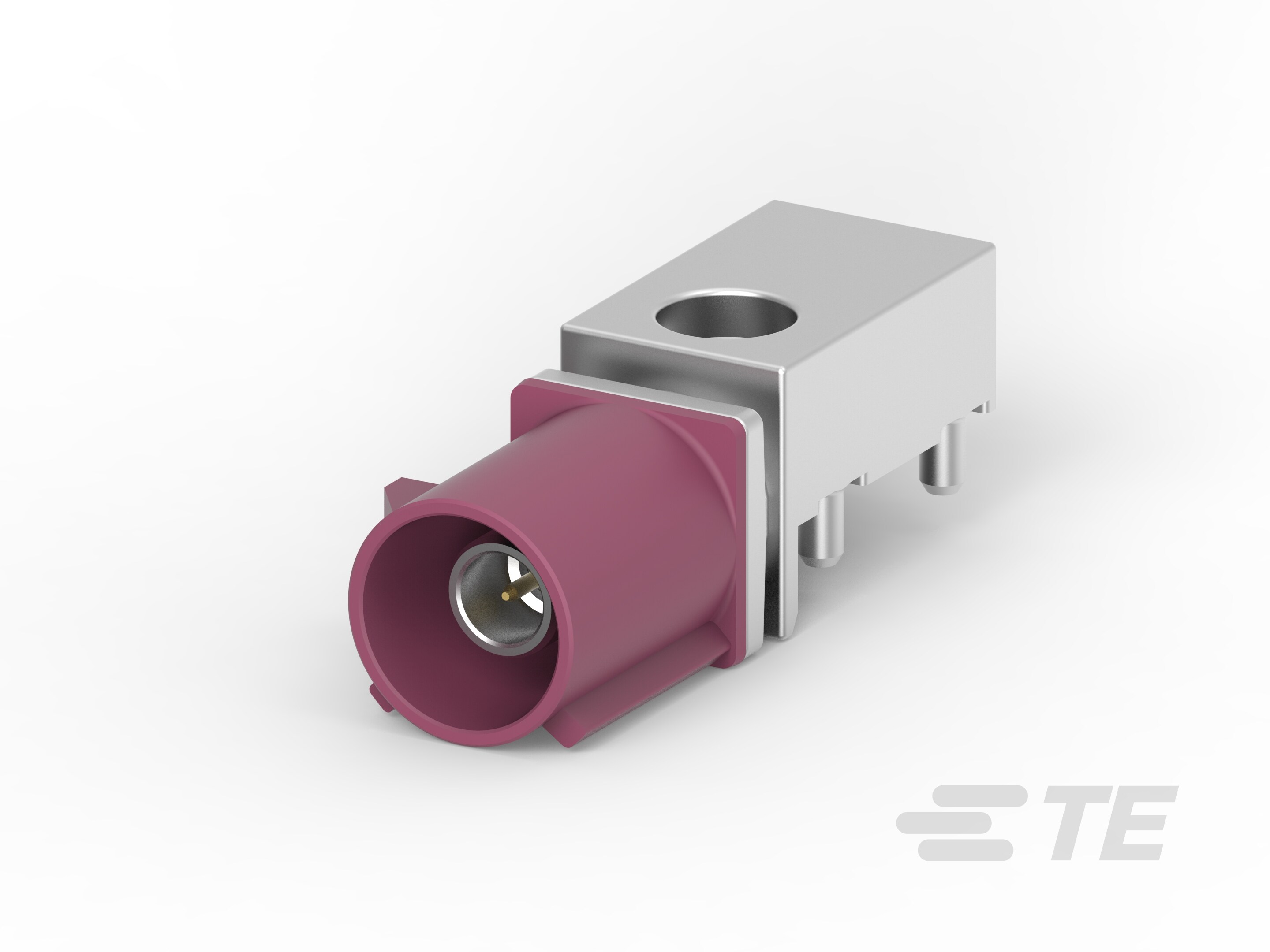

| 产品图 |  |
| 产品型号 | 2-2287908-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | D |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 酒红紫 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287908-4现货 |
| 原厂手册 | 2-2287908-4数据手册.PDF |
二、2-2287908-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-4 | 暂无 |
| 更多配套型号查询 | 2-2287908-4配套型号大全 |
三、2-2287908-4适用领域
泰科2-2287908-4连接器凭借其高频率特性、稳定电气性能及坚固结构，主要适用于以下专业领域：
1. 高频通信设备
支持0–6000MHz工作频率及50Ω精准阻抗匹配，适用于基站射频模块、网络设备等高频信号传输场景，镀金端子确保信号完整性与低插损。
2. 汽车电子控制系统
符合SAE/USCAR-17标准，通孔焊接提供高机械强度，-40℃至105℃宽温域耐受发动机舱环境波动，应用于ECU控制板、车载传感器等关键电路连接。
3. 工业自动化设备
PA GF（玻纤增强聚酰胺）壳体兼具耐高温与抗冲击性，板边缘安装方式适配控制柜紧凑布局，800VAC高工作电压保障电力控制回路安全。
4. 精密仪器与测试系统
.51mm镀金插针实现微电流（1A）精确传导，焊尾固定方式消除振动导致的接触失效，适用于测量仪器内部PCB的稳定互联。
该连接器通过镀金端子接触面、宽温域材料及高频优化设计，在严苛环境中保障信号传输可靠性，酒红紫壳体增强设备内部模块的快速识别。
四、2-2287908-4常见问题与解决方案
1. PCB安装松动或移位
问题：泰科2-2287908-4连接器采用焊尾固定方式端接到印刷电路板，若焊接工艺不精确（如焊点不足或温度控制不当），在振动或机械应力下易造成连接器松动或位置偏移，影响信号稳定性。
方案：遵循标准焊接规程，确保焊点高度和均匀性符合规格；增加辅助机械固定（如加固支架或绑带）分散应力；定期检查焊点完整性以避免长期位移风险。
2. 密封性不足导致污染风险
问题：该型号连接器设计不具备密封功能（“可密封否”），在潮湿或高污染环境（如湿度超过80%RH）中，水分和污染物易渗入接口，造成信号干扰或腐蚀内部端子。
方案：避免部署在暴露环境中，必要时使用外部防护罩或环境控制设备；定期清洁连接器表面和周边区域，确保无残留物；在关键应用中选择可密封替代型号。
3. 端子接触性能下降
问题：插针型端子（插针直径0.51mm）采用金电镀层防氧化，但若安装中接触部受损（如压接不当或物理损伤），或长期暴露于氧化环境中，会导致接触电阻升高，影响信号传输效率（尤其在高频工作范围0-6000MHz）。
方案：使用专用清洁工具（如无尘布或惰性气体）维护端子表面；严格遵循压接公差（推荐工具辅助操作）；测试接触电阻并定期更换老化端子以确保可靠性。
4. 外壳材料耐受性不足
问题：尼龙GF（PA GF）外壳在高温工况（>105°C）或接触强酸/碱腐蚀性物质时，易发生变形或化学降解，降低机械强度和防护性能。
方案：确保部署环境不超过温度上限（-40至105°C）；避开工业腐蚀区域；对高风险场景选择金属外壳升级版本；执行定期外观检查及早识别外壳损伤。
5. 键控代码对位误差
问题：键控代码D设计需精确匹配公端连接器，若安装中未核对代码或发生对准偏差（如PCB排列错误），会导致连接不稳定或完全失效。
方案：预先验证键控代码兼容性；使用定位工具辅助对接；参考标准端子排列规程（SAE/USCAR-17兼容）确保一次安装到位。
6. 高频信号损失风险
问题：在信号应用（0-6000MHz工作范围）中，阻抗不匹配（50Ω）或屏蔽缺失（“屏蔽否”）可能导致信号衰减或外部干扰，影响高频传输质量。
方案：优化电路布局以减少阻抗波动；应用在屏蔽环境中或添加外部屏蔽方案；测试频率响应并进行调整以适应具体频段需求。
