航空插头线束安装步骤详解：7个关键操作与常见问题解决方案

航空插头线束作为工业设备、汽车电子及航空航天领域的关键连接部件，其正确安装直接影响系统稳定性，接插世界网基于泰科(TE)、莫仕(Molex)等国际品牌的安装规范，系统解析航空插头线束的标准化安装流程，针对工程师常遇到的防水密封失效、接触不良等问题，提供经行业验证的解决方案，确保您通过合规操作实现连接器的最佳性能表现。

一、安装前准备工作

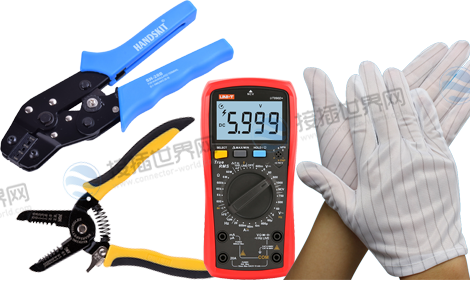

1. 工具清单配置

必备工具：剥线钳(0.5-2.5mm²适用)、压接钳(匹配端子规格)、万用表、防静电手套

耗材：热缩管(直径大于线径1.5倍)、接触脂(品牌推荐：Chemtres)

2. 部件完整性检查

对照物料清单核对接插件型号(例：JY3112-16P)

检查绝缘体有无裂纹、端子镀层是否完整

二、标准化安装流程(7步操作法)

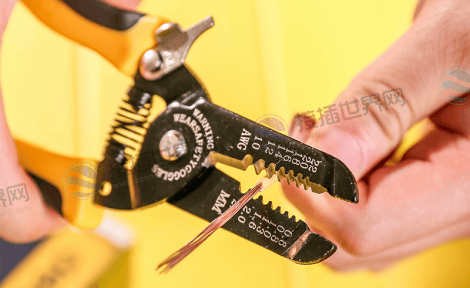

步骤1：线缆预处理

剥线长度=端子压接区长度+2mm(例：TE 228系列建议8.2mm)

绞合线芯需完整包裹于导体压接筒

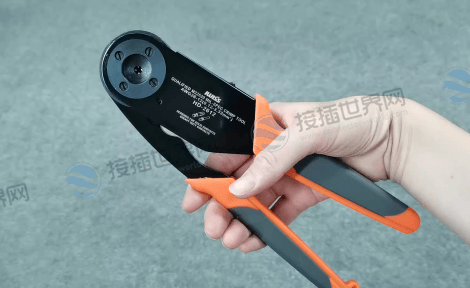

步骤2：端子压接操作

优先选用原厂压接模具

压接后拉力测试标准：0.5mm²线径≥50N

步骤3：端子插入定位

按壳体标识的PIN位顺序插入(防呆设计需对准卡槽)

听到"咔嗒"声表示锁止机构到位

步骤4：防水处理关键点

1. 多层密封方案：

线缆入口处缠绕密封胶带(3M 2216)

螺纹接口涂抹硅脂(厚度≤0.3mm)

步骤5：对接锁紧操作

螺纹式：预紧后增加1/4圈扭矩(参考YAZAKI技术手册)

卡扣式：按压锁扣直至红色标记消失

三、安装质量验证

四、高频问题解决方案

问题1：防水失效

根本原因：密封圈压缩量不足

处理方案：更换截面直径大10%的O型圈

问题2：端子退针

预防措施：使用探针二次检查锁止片状态

应急处理：注入专用固定胶(Loctite 638)

问题3：信号干扰

屏蔽层处理规范：

编织网覆盖率≥85%

屏蔽接地线长宽比≤5：1

掌握航空插头线束的正确安装方法可提升设备连接可靠性30%以上，核心要诀在于：精准匹配端子与线径规格、严格执行防水密封工艺、完成三级质量验证，接插世界网提供泰科/莫仕/住友等原厂航空插头及专业安装工具套装，所有物料均通过ISO 9001质量认证。
