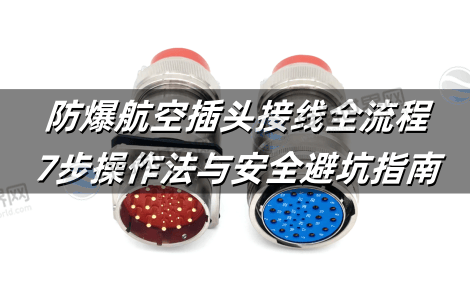

防爆航空插头接线全流程：7步操作法与安全避坑指南
防爆航空插头在石油、化工等爆炸性环境中的接线质量，直接关系到设备与人员安全，接插世界网基于泰科(TE)、航联等品牌的防爆技术规范，结合ATEX、GB 3836标准，逐步解析接线操作的核心要点，针对工程师常遇到的密封不足、接地不良等隐患，提供经认证的解决方案，帮助您实现本质安全连接。
一、接线前安全准备
1. 工具与耗材清单

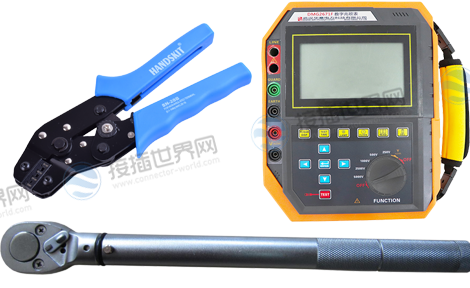

必备工具：防爆级压接钳(如CN-132型)、力矩扳手(0.5-5N·m)、兆欧表

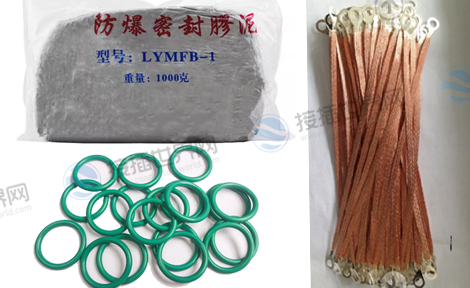

关键耗材：
密封胶圈(耐油氟橡胶，厚度≥2mm)
防爆胶泥(型号：DB-3，阻燃等级V0)
接地铜带(截面积≥4mm²)
2. 环境安全确认
作业区域可燃气体浓度<10%LEL(需检测仪报告)
断电操作：断开上级电源并挂牌上锁(LOCKOUT/TAGOUT)
二、标准化接线流程(7步操作法)
步骤1：线缆预处理
剥线长度=端子压接筒长度+1.5mm(例：Y50系列需7.2mm)
屏蔽层处理：编织网反折包裹热缩管(覆盖率≥90%)
步骤2：端子压接操作
选用防爆专用端子(如TE 228-xxx系列)
压接力控制：
| 线径 | 压力值(N) | 压痕深度(mm) |
|---|---|---|
| 1.5mm² | 1200±50 | 0.3 - 0.5 |
| 2.5mm² | 1800±100 | 0.5 - 0.7 |
步骤3：端子插入定位
按防爆壳体PIN序插入(严禁错位!航联Y50系列为顺时针编号)
插入深度检测：端子尾部与绝缘体平齐(公差±0.2mm)
步骤4：双重防爆密封
1. 腔体密封：
螺纹接口均匀涂抹硅脂(道康宁DC-4，厚度0.2mm)
旋紧力矩控制：
M25接口：3.2N·m
M40接口：8.5N·m
2. 线缆入口密封：
套入双层密封圈(材质：氟橡胶+尼龙衬套)
压紧螺母预紧后增加1/4圈(使用力矩扳手校准)
步骤5：接地系统连接
专用接地端子接线规范：
接地线长≤150mm(减少阻抗)
铜带与壳体接触面打磨至Ra≤3.2μm
接地电阻测试值≤0.1Ω
三、关键质量验证步骤
| 检测项 | 标准 | 工具 |
|---|---|---|
| 密封性 | 气压0.2MPa无泄漏 | 气密测试仪 |
| 绝缘电阻 | ≥100MΩ(500VDC) | 兆欧表 |
| 防爆间隙 | ≤0.15mm(防止火花逸出) | 塞尺 |
四、高频问题解决方案
问题1：密封失效导致爆炸风险
原因：密封圈压缩量不足(标准压缩率30%-40%)
处理：更换截面直径大0.5mm的密封圈(原2mm→选2.5mm)
问题2：信号干扰(化工场景)
方案：
1. 屏蔽层360°搭接接地环(禁用“猪尾巴”式接地)
2. 信号线与动力线分腔布置(航联Y50EX采用双腔设计)
问题3：端子退针
预防：二次锁止机构测试(用探针检查锁片弹力≥1N)
应急：注入厌氧胶(乐泰638)固化24小时
防爆航空插头接线需严守“断电操作、力矩控制、双重密封”三大铁律，核心要点在于：精准匹配端子线径、严控密封圈压缩量、完成接地连续性测试，接插世界网提供泰科/航联原厂防爆插头所有产品附ATEX认证文件。
