4芯航空插头接线全指南：标准接法、防错技巧与场景应用

4芯航空插头是工业传感器、舞台灯光等设备的核心接口，接线错误轻则信号失效，重则烧毁设备，接插世界网基于IEC 61076标准及泰科(TE)、航联等品牌技术规范，逐步拆解接线步骤，针对极性反接、屏蔽失效等高频问题提供解决方案，确保信号稳定与电气安全。

一、接线前关键准备

1. 工具与耗材清单

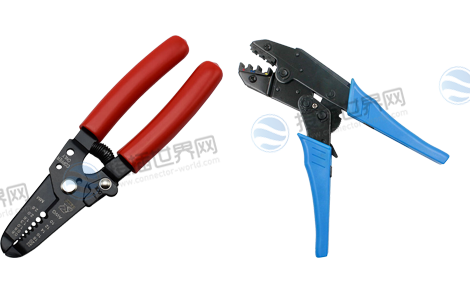

必备工具：

剥线钳(精度±0.2mm，适配0.5-1.5mm²线径)

防静电压接钳(如CN-132型，配4芯专用模具)

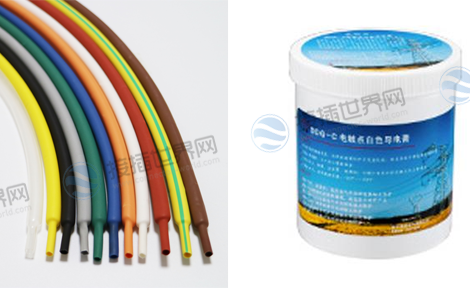

耗材：

热缩管(直径>线径1.5倍)

接触脂(品牌：Chemtres C260L)

2. 安全规范

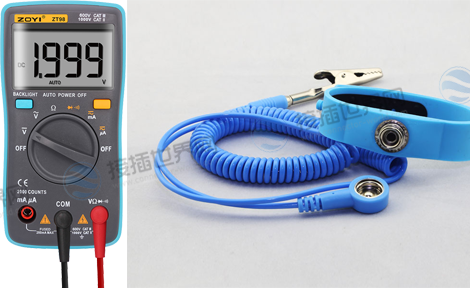

断电操作：断开设备电源并验电(万用表检测<5V)

防静电措施：佩戴腕带(接地电阻1MΩ)

二、标准化接线流程(5步操作法)

步骤1：线缆预处理

剥线长度=端子压接筒长度+1mm(例：TE 228系列需6.2mm)

屏蔽层处理：编织网反折套热缩管，覆盖率≥90%

步骤2：端子压接操作

压接关键参数：

防错要点：

禁止线芯散丝(铜丝突出≤0.5mm)

压接后拉力测试≥40N(0.5mm²线)

步骤3：端子插入与锁止

针脚定义(两种主流标准)：

锁止确认：听到“咔嗒”声后，用探针检查锁片弹起(弹力≥0.8N)

步骤4：屏蔽与接地处理

单点接地规范：

屏蔽层仅接插头尾部金属壳(禁止接针脚)

接地线长≤100mm(线径≥0.75mm²)

灌封密封(防水型)：

环氧树脂填充至针脚根部(厚度≥2mm)

步骤5：导通测试

检测项与标准：

三、场景化接线方案

1. 工业传感器(A编码标准)

线色对照：棕:1(电源+)→ 蓝:2(信号+)→ 黑:3(信号-)→ 白:4(电源-)

防干扰措施：信号线双绞(绞距≤15mm)

2. 舞台灯光(T568B标准)

线序：绿白:1(零线)→ 绿:2(火线)→ 橙白:3(地线)→ 蓝:4(DMX信号)

安全要点：火线/零线线径≥1.5mm²(电流≥10A)

四、高频问题解决方案

问题1：电源极性反接烧毁设备

预防：

使用防反插设计插头(航联CA4系列卡槽偏移30°)

通电前用二极管试灯验证极性

问题2：信号干扰(工业场景)

根源：屏蔽层未接地或双绞线拆解过长(>10mm)

方案：

1. 屏蔽网全覆盖压接区(禁用“猪尾巴”式)

2. 增加磁环(100Ω@100MHz)

问题3：防水失效

密封要点：

螺纹接口涂硅脂(道康宁DC-4，厚度0.2mm)

密封圈压缩率30%-40%(原厚度2mm→压至1.4mm)

4芯航空插头接线需严守 “对标准、验极性、重屏蔽”三大原则：工业传感器遵循A编码电源-信号分离，舞台灯光按T568B区分强电弱电，接插世界网现货供应航联、泰科(TE)全系列防呆插头。
