M12航空插头针脚定义全解析：编码标准、接线图与应用场景指南

M12航空插头的针脚定义是工业自动化设备电气连接的核心技术规范，直接影响信号传输稳定性与设备安全，接插世界网基于IEC 61076-2-101/104、EIA/TIA标准，系统解析A编码(传感器)、B编码(现场总线)、D编码(工业以太网)的针脚功能定义及电压分配逻辑，针对工程师常见的错接、干扰问题提供实操解决方案。

一、针脚定义核心标准：三类编码体系

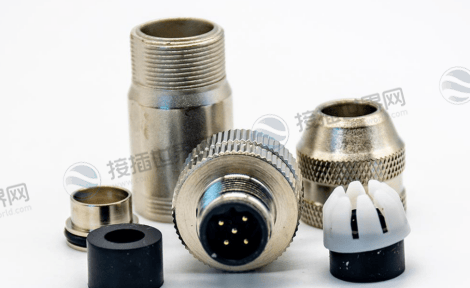

1. A编码(传感器/执行器专用)

针脚功能：

应用场景：光电传感器、电磁阀等二线制设备，传输模拟量或开关信号。

电压分配：

标准直流24V供电(针1/4)，信号负载≤0.5A。

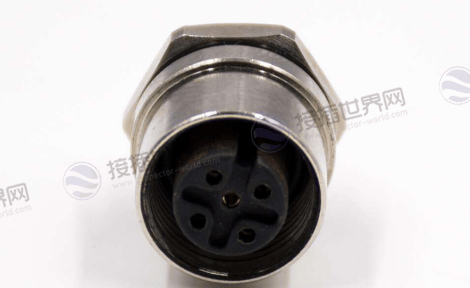

2. B编码(现场总线协议适配)

针脚功能：

应用场景：Profibus、DeviceNet等现场总线，支持高速数据传输(≤500kbps)。

防错设计：螺纹卡槽偏移22.5°，物理防止与A编码插头误接。

3. D编码(工业以太网千兆级)

性能优势：

支持Cat6A传输标准，带宽500MHz，速率1Gbps;

屏蔽层360°搭接(针壳接地)，抗电磁干扰提升40%。

二、针脚定义与电气性能的关联

1. 电流承载能力

镀层材质决定载流：

镀金针脚(3μm)：最高5A(24AWG线)

镀银针脚：最高8A(22AWG线)，但易硫化氧化。

线径匹配公式：最小线径(mm²)= 负载电流(A) ÷ 4(安全系数)。

2. 信号完整性设计

双绞线规则：B/D编码的差分信号对(如CAN_H/CAN_L)必须双绞，绞距≤20mm;

屏蔽层处理：

单点接地(禁止“猪尾巴”式)，接地电阻≤0.1Ω。

三、高频问题与解决方案

问题1：针脚错接导致设备烧毁

案例：A编码插头误接B编码插座，24V电源接入CAN_H线，烧毁PLC模块;

预防措施：

使用彩色编码插座(A编码蓝/ B编码黑/ D编码绿);

插合前用万用表验证针脚通断。

问题2：信号干扰(工业环境)

根源：屏蔽层未接地或双绞线拆解过长(>15mm);

解决方案：

1. 屏蔽网全覆盖端子压接区;

2. 增加磁环(阻抗100Ω@100MHz)。

问题3：防水失效与针脚腐蚀

关联机制：水汽侵入导致针脚间绝缘电阻<10MΩ(标准值≥100MΩ);

密封要点：

灌封环氧树脂至针脚根部(厚度≥1.5mm);

选用氟橡胶密封圈(压缩率30%-40%)。

掌握M12航空插头针脚定义是保障工业设备稳定运行的基础，核心要诀在于：严格区分A/B/D编码标准、执行双绞与屏蔽接地规范、预防水汽侵入导致的电化学腐蚀，接插世界网现货供应泰科(TE)、航联全系列编码认证插头。
