航空插头型号全解析：12大类工业连接器选型指南与应用场景
航空插头型号繁杂，选型失误易导致设备连接失效或安全隐患，接插世界网整合国际标准(MIL/ARINC)、国内军工型号(GJB)及工业通用系列，分类解析M型螺纹接口、推拉式防爆型、深水密封型等12类航空插头的型号命名规则、核心参数及场景适配性，助力工程师快速匹配电气与机械需求。
一、国际标准型号体系(3大主流类别)
1. MIL军工系列

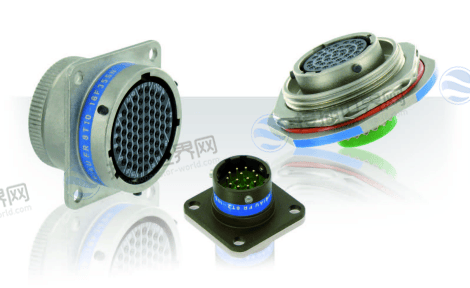

MIL-DTL-38999：金属外壳，耐高温/腐蚀，支持信号、电力、数据混合传输，针数9-128芯，用于航天雷达系统。

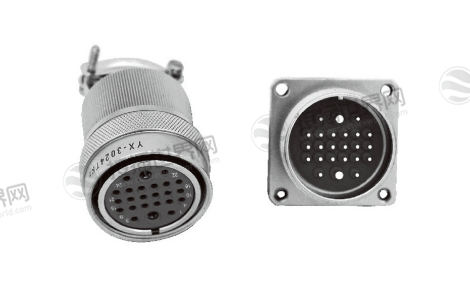

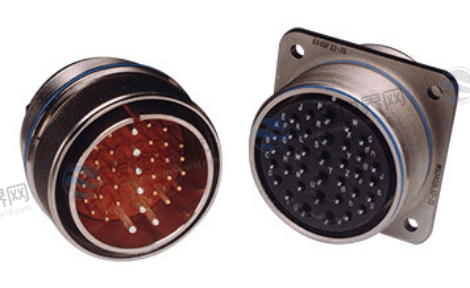

MIL-DTL-5015：螺纹锁紧结构，抗振动冲击，电流5-200A，适配石油平台防爆设备。
2. 航空电子专用系列

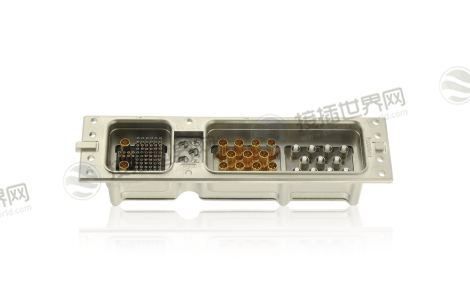

ARINC 600：矩形铝合金外壳，用于客机通信/导航系统，支持高密度针脚(如ARINC 600-3型121针)。

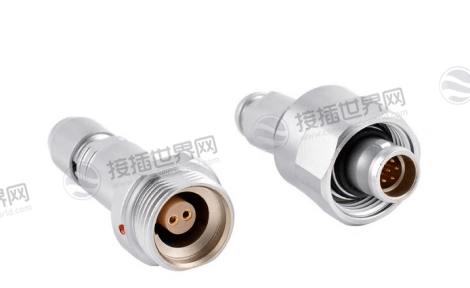

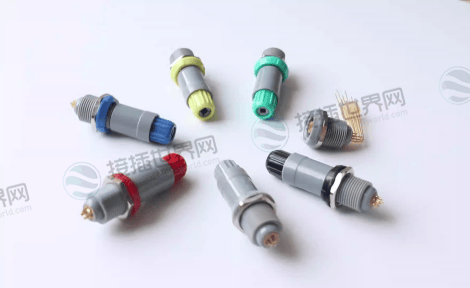

LEMO 00/1B：瑞士精密接口，镀铑触点耐氧化，医疗CT机及高端音频设备首选，插拔寿命10,000次。
3. 工业通用系列

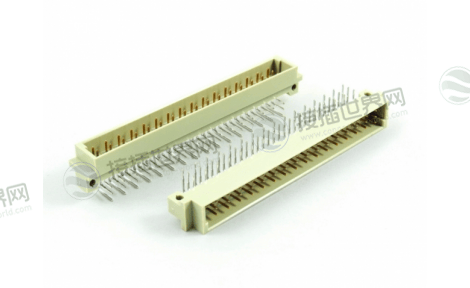

DIN 41612：德国标准，板对板连接，32/64针配置，常见于工业控制柜。

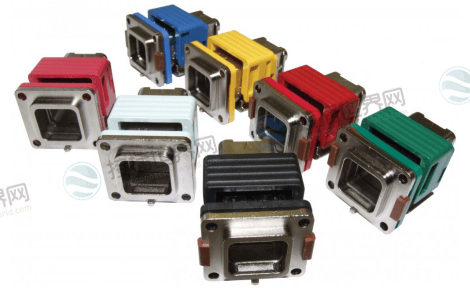

EN4165：欧标矩形接口，耐压1,500V，用于高铁牵引系统。
二、国内主流型号分类(尺寸与功能维度)
1. 按接口尺寸分类
| 系列名称 | 代表型号 | 螺纹规格 | 针芯数 | 典型场景 |
|---|---|---|---|---|
| M微型系列 | M8/M12 | M8×1/M12×1 | 3 - 8针 | 传感器、PLC |
| 中型系列 | GX16/GX20 | G16/G20 | 2 - 12针 | 舞台灯光、无人机 |
| 大型系列 | Y50/Y27 | M30 - M63 | 12 - 121针 | 机床动力线、舰船 |
2. 按功能特性分类
防爆型：航联Y27EX(ATEX认证，316L不锈钢，耐H₂S腐蚀)
深水密封型：鸿万科W系列(IP68，316不锈钢，抗60巴水压)
高压医疗型：FGG系列(耐压15kV，PPS绝缘体，适配医疗脉冲设备)
三、头部厂家型号对比与选型指南
1. 军工级 vs 工业级型号差异
| 参数 | 军工级(航联Y27系列) | 工业级(鸿万科T系列) |
|---|---|---|
| 防护等级 | IP68(浸水2米) | IP67(防喷淋) |
| 插拔寿命 | 5,000次(铜合金镀金触点) | 2,000次(磷青铜触点) |
| 耐温范围 | -65℃~200℃ | -40℃~125℃ |
2. 高频选型误区与解决方案
误区1：忽略电流-针芯匹配
案例：8+1混装型中高压针芯误接普通线，导致10A过载烧毁。
正解：高压芯需配≥2.5mm²线缆(如Y27DX系列)。
误区2：防护等级虚标
验证方法：索要水下测试报告(IP68需1米/30分钟无泄漏)。
四、场景化型号推荐表
| 应用场景 | 推荐型号 | 关键参数 | 认证要求 |
|---|---|---|---|
| 石油防爆设备 | 航联Y27EX | 316L不锈钢，耐H₂S，螺纹锁紧 | ATEX/Ex nA IIC T4 |
| 水下机器人 | 鸿万科W系列 | IP68，60巴水压，316不锈钢 | ISO 1817 |
| 医疗高压设备 | LEMO FGG.0B.304 | 耐压15kV，防误插彩色编码 | ISO 13485 |
| 工业自动化 | 创航XS12 | 推拉自锁，振动196m/s² | GB 5226 - 85 |
航空插头型号选型的核心在于 “场景适配性” ：防爆场景认准ATEX认证型号(如Y27EX)、深水环境锁定IP68级(如鸿万科W系列)、医疗设备需高压绝缘体(如LEMO FGG)，接插世界网现货供应航联、鸿万科等品牌全系列认证产品
