电源航空插头插座接线7步指南：防爆密封与大电流安全操作规范

电源航空插头插座接线需先断电，按线序图连接：三芯插头左零右火上地线，四芯红正、蓝负、绿接地、黄信号;剥线后用螺丝固定或焊接导线，焊接时控制温度(260-280℃)，压接需专用工具;完成后套热缩管绝缘，用万用表检测通断及电压，确保无短路;注意防松装置安装，定期检查接触可靠性。

接插世界网依据国标GB 5226-85及泰科(TE)、航联技术规范，分步解析断电操作、螺纹密封、载流验证等核心流程，针对工业机床、新能源充电桩等场景，提供经认证的防过热与防爆方案。

一、安全准备与工具清单

1. 强制断电操作

断开上级电源并挂牌上锁(LOCKOUT/TAGOUT);

万用表验电：电压<5V(AC/DC双模式检测)。

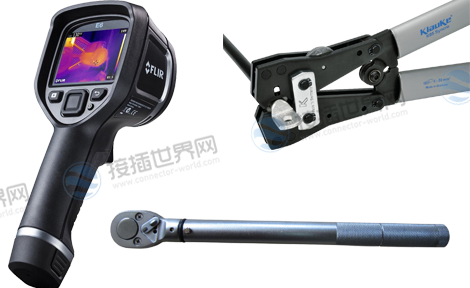

2. 专用工具清单

二、标准化接线流程(7步操作法)

步骤1：线缆预处理

剥线长度 = 端子压接筒长度 + 1.5mm(例：TE 228系列需7.5mm);

屏蔽层处理：编织网反折套热缩管，覆盖率≥95%(防EMI关键)。

步骤2：端子压接控制

载流匹配表：

致命禁忌：线芯散丝突出>0.3mm(引发放电)。

步骤3：极性核对与插入

电源极性规范：

防错设计：航联HD系列采用T型防呆卡槽(物理防反插)。

步骤4：双重防爆密封

1. 腔体密封：

螺纹均匀涂硅脂(道康宁DC-4)，旋紧力矩：

M25接口：5.4N·m

M40接口：8.5N·m

2. 线缆入口密封：

双层氟橡胶圈(压缩率35%±5%)，压紧螺母预紧后增加1/8圈。

步骤5：接地系统安装

军工级标准(GJB 2889)：

接地线长≤150mm，截面积≥电源线50%;

接触面打磨至Ra≤3.2μm，接地电阻≤0.1Ω。

三、大电流场景专项措施

四、通电前必检项

五、高频问题解决方案

问题1：满负载过热(温升>50℃)

根源：接触电阻>5mΩ 或 线径不足;

方案：

1. 更换镀银端子(电阻≤2mΩ);

2. 按公式升级线径：最小截面积(mm²)= 电流(A) ÷ 3(重载系数)。

问题2：防水失效引发电击

改进措施：

密封圈压缩量检测(游标卡尺测量压后厚度=原厚度×65%);

线缆入口填充防爆胶泥(型号：DB-3)。

问题3：电弧烧蚀插座

预防技术：

快断端子(TE PowerLock分断时间10ms);

通电前兆欧表检测引脚间距绝缘(>100MΩ)。

电源航空插头插座接线需严守 **“断电为首、载流为纲、密封为盾”** 三大铁律：

1. 200A以上负载必做红外温升测试(标准ΔT≤30℃);

2. 防爆场景螺纹力矩误差≤±5%(如M25接口5.4N·m);

3. 完工后气密+绝缘双检测(0.25MPa/1000VDC)。
