泰科TE 1438893-2连接器中文手册_现货采购_配套型号指南
泰科1438893-2是一款单针位单排线缆直式连接器，采用白色PBT材质壳体，属于母端子护套类型。其线缆出口角度为180°，通过压接方式端接RTK 031型线缆，适用工作温度范围为-40℃至100℃，符合SAE/USCAR-17汽车电子标准。该连接器结构为自由悬挂式电缆安装，不带弹簧锁及定位保障功能，本体尺寸为18.9mm（宽）×11.69mm（长）×13.95mm（高），适用于工业及汽车领域的板端线束连接场景。
一、1438893-2中文手册
| 分类 | 详情 |
|---|---|

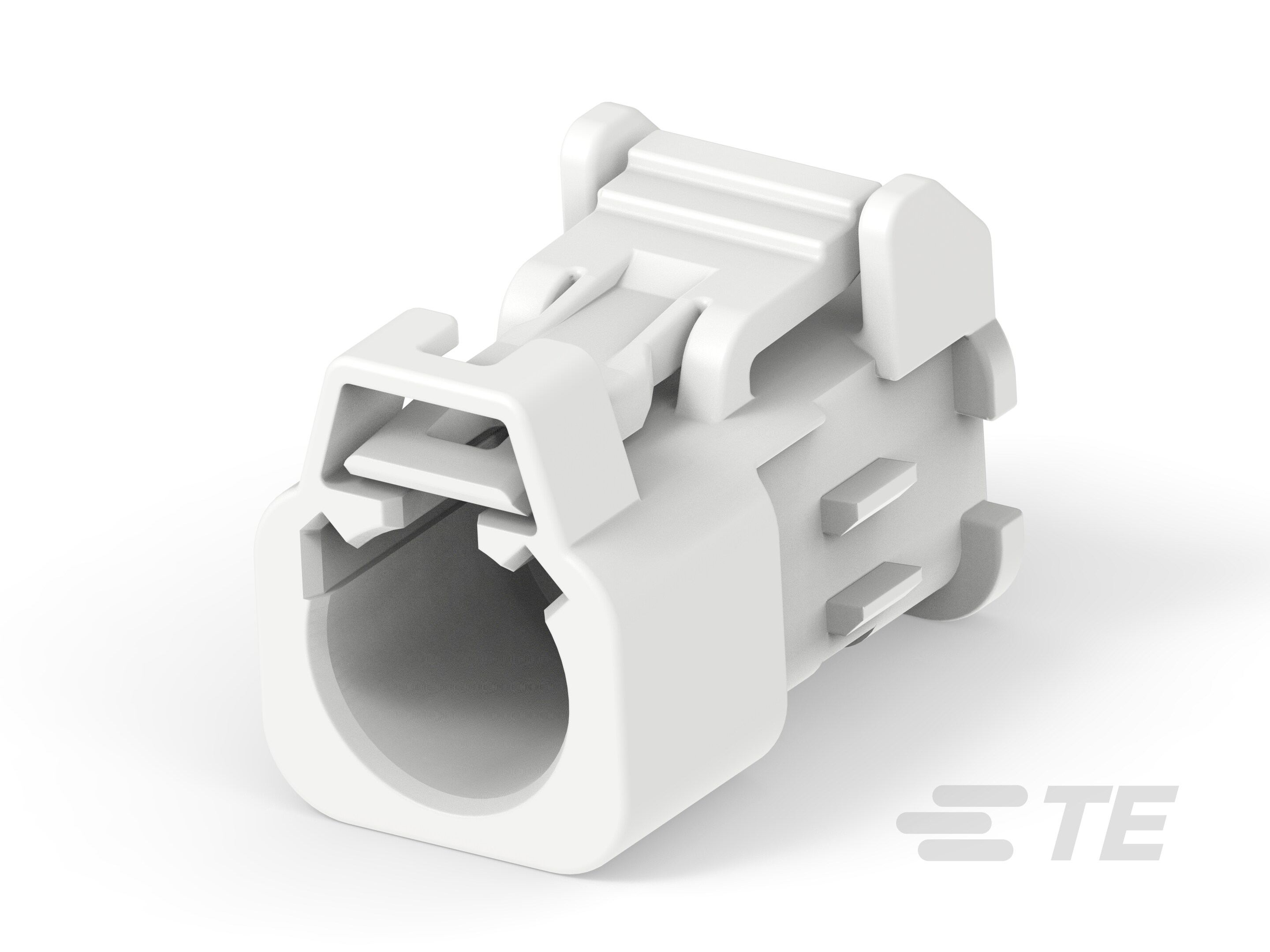

| 产品图 |  |
| 产品型号 | 1438893-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 1 |
| 电缆出口类型 | 直式 |
| 主体材料 | PBT |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 端子类型 | 插座 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 连接器高度 | 13.95mm[.54in] |
| 产品长度 | 11.69mm[.46in] |
| 产品宽度 | 18.9mm[.74in] |
| 工作温度（最大值） | 100°C[212°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 屏蔽 | 否 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装数量 | 1 |
| 封装方法 | 包装 |
| 电介质材料 | PBT |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1438893-2现货 |
| 原厂手册 | 1438893-2数据手册.PDF |
二、1438893-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2266736-1 | 暂无 |
| 2098287-2 |  |
| 更多配套型号查询 | 1438893-2配套型号大全 |
三、1438893-2适用领域
1. 工业自动化控制系统
单排1位设计（18.9mm×11.69mm）适配控制柜内部线缆管理，PBT壳体（-40℃~100℃宽温域）耐受电机、PLC周边高温环境，自由悬挂式安装简化设备内部布线。
2. 汽车低压电气模块
键控代码B防止线束装配错误，母端子护套结构确保蓄电池传感器、车载照明等低压电路的安全对接，符合SAE/USCAR-17车载标准。
3. 医疗设备内部连接
白色PBT壳体满足医疗设备内部清洁要求，180°出线角度优化箱体空间利用率，适用于监护仪、诊断设备等非液体接触区域的信号传输。
4. 消费电子产品
13.95mm低剖面设计适配路由器、智能家居控制器等紧凑型设备，压接端子确保RTK 031线缆的稳定连接。
5. 仪器仪表与测试设备
耐温范围覆盖-40℃至100℃，支持实验室设备及便携式检测仪器的内部板缆连接，直式电缆出口减少线缆弯折应力。
该连接器通过窄体化结构（宽度仅18.9mm）与PBT材料耐化性，实现空间受限场景的可靠互连，白色壳体增强设备内部线缆的视觉辨识度。
四、1438893-2常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定点，易受外部振动或机械外力影响导致连接器不稳定或脱落。
方案：添加应力消除附件如卡扣或绑带，确保电缆受力均匀分布，或增设支架结构以分散外部应力。
2. 密封性不足
问题：不可密封设计可能导致密封面贴合不全，在高湿度环境中污染物渗透风险增加。
方案：定期清洁密封接口表面，应用硅胶密封圈增强防护；控制环境湿度不超过80%RH。
3. 端子接触不良
问题：端子压接高度误差或氧化可造成接触电阻异常升高，影响电气连接可靠性。
方案：按压接公差±0.5mm标准操作；使用专用工具清洁端子氧化层，必要时更换受损端子。
4. 外壳变形或腐蚀
问题：PBT外壳在高温（>100°C）或接触腐蚀性液体时易发生物理变形或化学腐蚀。
方案：避免强酸/碱暴露；高温场景下推荐替换为金属外壳型号；定期巡检外壳结构完整性。
5. 键控错位或对准偏差
问题：键控代码B未与公端正确匹配会导致连接位偏差，引发不稳定或对接失败。
方案：安装前核对两端键控代码及端子排列顺序；使用对准工具辅助精确定位。
