泰科TE 1438893-8连接器中文手册_现货采购_配套型号指南

泰科1438893-8是一款线到线连接器，专为电线和电缆压接端接设计，属于母端子护套型，不可密封，一行一位布局。其180°出线角度和键控代码H优化了安装空间，适用于自由悬挂电缆安装，紫色壳体标志性强。该连接器兼容同轴电缆但无屏蔽功能，工作温度范围-40°C至100°C，耐温性良好，但无法确保固定位置，需在应用时考虑稳定性要求。

一、1438893-8中文手册

分类	详情

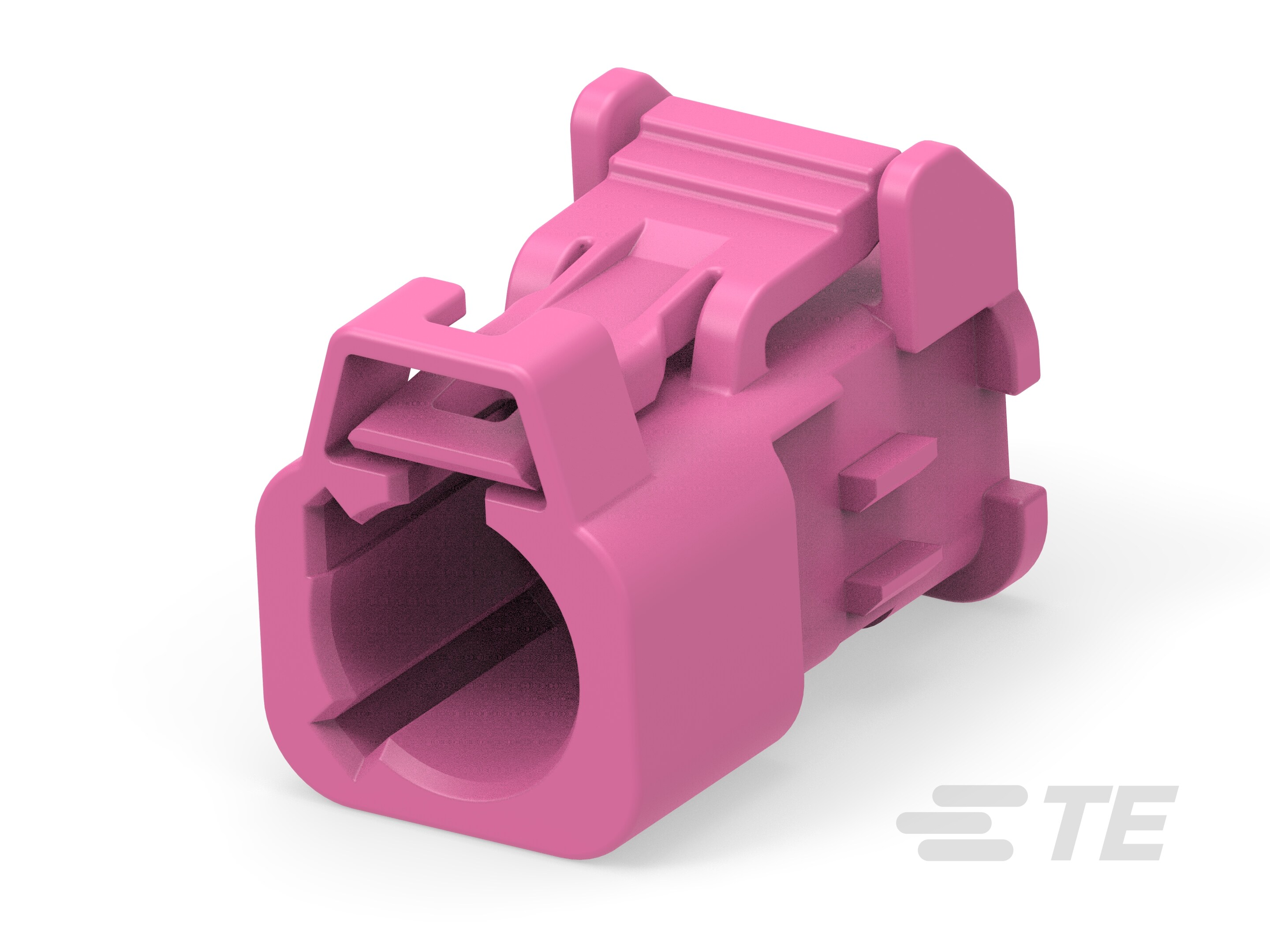

产品图
产品型号	1438893-8
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	H
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
电缆类型	同轴
工组温度范围	-40 – 100°C[-40 – 212°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1438893-8现货
原厂手册	1438893-8数据手册.PDF

二、1438893-8配套型号

三、1438893-8适用领域

泰科1438893-8连接器以其稳定的电气性能、耐候特性及适配灵活性，广泛应用于以下领域：

1. 工业自动化与机械控制：宽工作温度范围（-40℃至100℃）及自由悬挂式安装设计适应工厂车间、机械设备的高振动、紧凑布线环境，支持信号传感器和电机控制线缆的可靠端接，确保设备链路稳定性。

2. 汽车电子系统：键控代码H与压接端子锁定机制防止误插，适用于车载传感器、ECU接口等场景，保障行车信号传输精确性与安全性，简化线束集成流程。

3. 通信与数据传输：线到线同轴端子端接支持低频信号传输，如天线、路由器的内部连接，单行1位结构（出线角度180°）优化空间布局，平衡密度与简易维护需求。

4. 医疗仪器与设备：简易压接结构与紫色外壳便于内部电路识别和快速维护，宽温域耐受医疗设备运行环境，避免复杂布线的误操作风险。

5. 消费电子与一般电器：同轴电缆适配设计及自由悬挂安装方式适用于小型电子设备、家电内部连接，如控制模块接口，提升系统集成效率与成本效益。

该连接器通过键控对准、宽温适应性及紧凑安装设计，确保在多样化应用中实现高效、耐用连接，紫色外壳进一步强化工业场景的视觉识别性。

四、1438893-8常见问题与解决方案

1. 电缆应力集中

问题：自由悬挂安装缺乏支撑结构，机械振动易导致电缆弯折处金属疲劳。

方案：在距离连接器端口15mm处增加应力消除卡扣，或采用波纹管包裹电缆分散外部应力。

2. 污染物侵入风险

问题：无IP防护等级设计，潮湿/粉尘环境易引发端子腐蚀（工作温度上限100°C加剧氧化风险）。

方案：对接合处缠绕硅橡胶自融带，环境湿度＞70%时加装防护盖板，定期用无水乙醇清洁端子。

3. 压接质量波动

问题：1.2mm母端子压接高度超差（＞±0.3mm）导致温升异常，实测接触电阻＞5mΩ即需干预。

方案：使用AMP压接工具校准压力（建议18-22kgf），压接后实施100%剖面分析，氧化层超3μm用陶瓷刷清理。

4. 壳体结构形变

问题：尼龙6/6外壳在90°C持续运行温度下抗拉强度衰减35%，强酸环境可致龟裂（pH＜4或＞10）。

方案：酸雾环境改用氟塑料涂层，安装散热片控制壳体温度≤80°C，每500工作小时进行外观检查。

5. 接口对位失效

问题：键控代码H型防呆凸点高度不足（＜0.8mm），插合偏移超0.5mm时端子受力不均。

方案：插接前验证公端槽位夹角（180°±1°），配套使用TE SL-188对中夹具（精度±0.1mm）。
