泰科TE 3-1452483-2连接器中文手册_现货采购_配套型号指南
泰科3-1452483-2是一款双位（2位）、单排（1行）电缆安装型母端子护套连接器，设计用于信号传输。其核心特征包括800V电压架构、50Ω阻抗及0-6000MHz工作频率范围，适配RG 174或RTK 031电缆类型，采用压接端接方式。连接器主体采用PBT GF10材质（胭脂红色），含金镀层插座端子及0.5mm插针直径，支持直式180°出线角度。其机械规格为长17.4mm×宽26.4mm×高13.1mm，中心间距8mm，符合SAE/USCAR-2标准。工作温度范围覆盖-40℃至85℃，无屏蔽或密封功能，适用于自由悬挂安装环境。
一、3-1452483-2中文手册
| 分类 | 详情 |
|---|---|

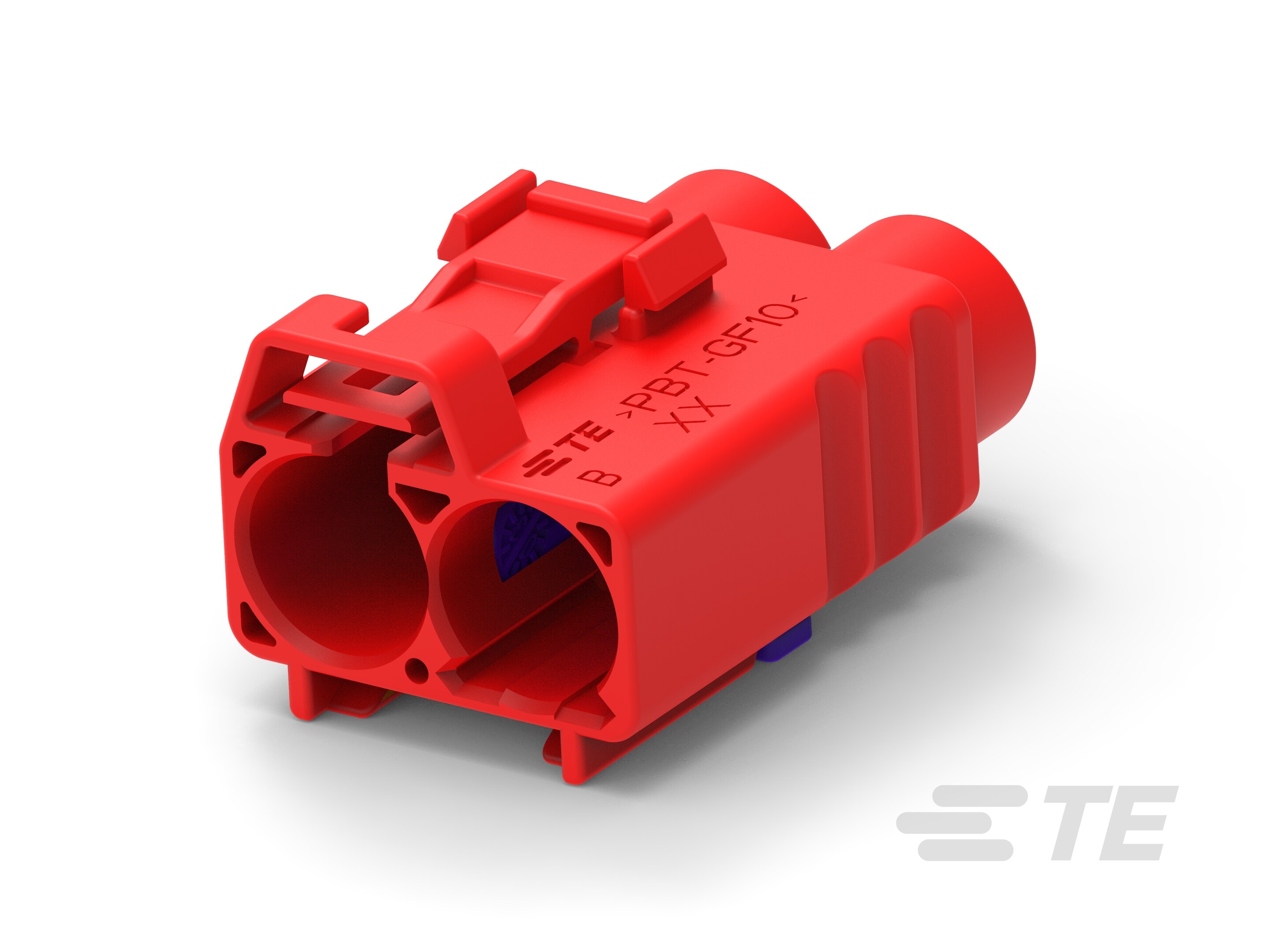

| 产品图 |  |
| 产品型号 | 3-1452483-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 阻抗(Ω) | 50 |
| 电缆出口类型 | 直式 |
| 主体材料 | PBT GF10 |
| 插针 | 带有 |
| 出线角度 | 180° |
| 连接器和键控代码 | L |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 无 |
| 外部端子电镀材料 | 无 |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 胭脂红 |
| 中心线（间距） | 8mm[.31in] |
| 连接器高度 | 13.1mm[.51in] |
| 产品长度 | 17.4mm[.68in] |
| 产品宽度 | 26.4mm[1.03in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 |
| 工作温度（最大值）(°F) | 149 | 158 | 167 | 176 | 185 |
| 电缆类型 | RG 174 | RTK 031 |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-2 |
| 封装方法 | Box |
| 封装数量 | 200 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 3-1452483-2现货 |
| 原厂手册 | 3-1452483-2数据手册.PDF |
二、3-1452483-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1719794-1 | 暂无 |
| 1-1452480-2 |  |
| 更多配套型号查询 | 3-1452483-2配套型号大全 |
三、3-1452483-2适用领域
泰科3-1452483-2连接器凭借其高电压承载能力、高频信号处理特性及工业级设计，主要适用于以下专业领域：
1. 汽车高压电气系统
支持800V高压架构与0–6000MHz信号传输，50Ω阻抗设计满足SAE/USCAR-2车规标准。键控代码L防误插机制结合180°直式出线，适配车辆ECU、传感器线束等关键连接场景，确保行车电子系统的信号完整性与耐候性。
2. 工业设备控制链路
PBT GF10材质壳体耐温达-40℃–85℃（-40℉–185℉），压接线缆端接方式增强抗振动性能。自由悬挂安装设计配合17.4mm紧凑长度，适用于机床控制柜、工业机器人内部等空间受限场景的稳定信号传递。
3. 高频通信基础设施
0–6GHz宽频覆盖能力与金镀层中心接触件，保障路由器、微型基站等设备的高保真射频信号传输。2位单行布局（8mm间距）降低高频干扰风险，RG 174同轴线缆兼容性提升5G设备部署效率。
4. 新能源电力管理单元
800V标称电压架构适配光伏逆变器、电池管理系统等高压场景。胭脂红色壳体配合耐温特性（工作温度上限85℃），满足能源设备在高温环境中的直流信号监控与设备状态反馈需求。
5. 医疗监测仪器内部布线
无毒材质（符合工业器械标准）与可维修结构简化设备维护流程。180°电缆出口设计便于紧凑医疗设备内部走线，金镀层端子确保生命体征监测信号的长期稳定性。
该连接器通过车规级耐压性能、高频信号保真度及宽温域适应能力，在车辆高压系统、工业高频控制等关键场景中实现高效可靠连接，胭脂红壳体增强设备内部的快速辨识与维护便捷性。
四、3-1452483-2常见问题与解决方案
1. 高温环境下壳体变形
问题：尼龙6/6外壳在持续超过85°C环境工作可能导致软化变形（注：产品参数明确最高工作温度为85°C）。
方案：在高温应用场景中更换为金属外壳型号，并严格控制环境温度不超过标定极限值。
2. 电缆应力集中导致松脱
问题：自由悬挂式安装（电缆出口180°直式）缺乏机械固定点，振动场景下易使端子受力脱落。
方案：加装应力消除卡扣或绑带固定线缆，或增设支撑结构分散应力，确保连接器不受轴向拉力。
3. 端子接触电阻异常
问题：0.5mm金镀层插座端子若压接高度超出±0.2~0.5mm公差，或受污染氧化，将导致信号传输不稳定。
方案：使用校准后的压接工具操作，定期用专用清洁剂去除氧化层，接触电阻异常时更换端子。
4. 环境密封性风险
问题：非密封设计（参数标注"可密封：否"）在湿度>80%RH环境中可能渗入腐蚀性介质。
方案：外部增加硅胶密封圈防护，控制环境湿度并定期清洁连接器界面。
5. 键控匹配错误
问题：键控代码L未对准公端时引发插接错位（产品资料显示键控代码为L）。
方案：安装前验证公母端键控代码一致性，使用导向夹具确保精确对准后再完全插合。
