泰科TE 3-1452483-3连接器中文手册_现货采购_配套型号指南
泰科3-1452483-3连接器是由知名电子制造商TE公司设计的一款电缆到电缆连接系统，不具备密封或屏蔽功能。其设计为母端子护套结构，拥有两个插座端子位，可直式接缆，采用压接方式端接RG 174或RTK 031类型电缆。主体材料为PBT GF10绝缘体，壳体呈粉橙色，尺寸紧凑（长度17.4mm、宽度26.4mm）。关键电气参数包括800V标称电压架构、50Ω阻抗、工作频率范围0-6000MHz，工作温度覆盖-40°C至85°C，支持信号传输应用，并符合SAE/USCAR-2工业标准。连接器中心接触件镀金确保可靠性能。
一、3-1452483-3中文手册
| 分类 | 详情 |
|---|---|

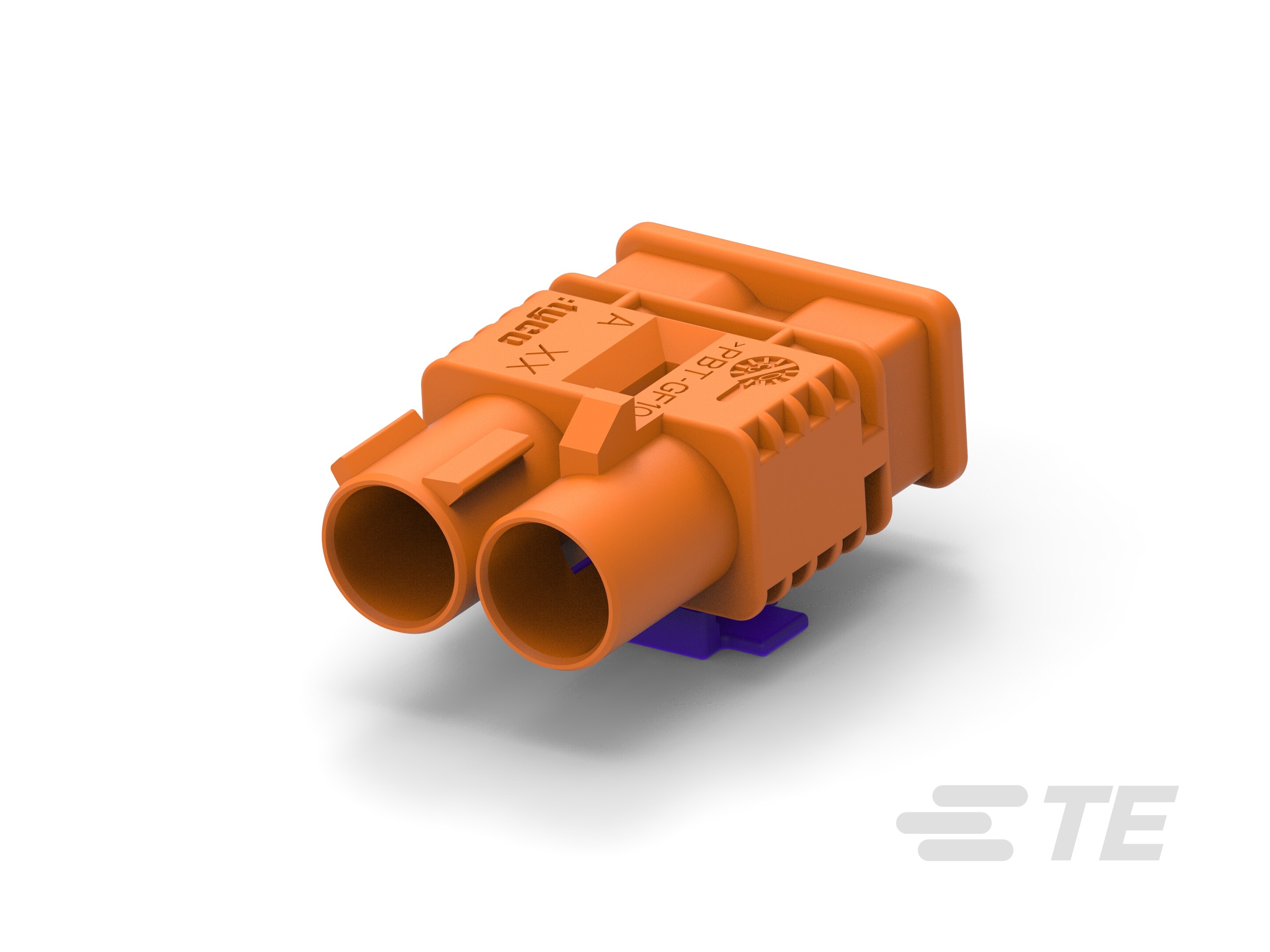

| 产品图 |  |
| 产品型号 | 3-1452483-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 阻抗(Ω) | 50 |
| 电缆出口类型 | 直式 |
| 主体材料 | PBT GF10 |
| 插针 | 带有 |
| 出线角度 | 180° |
| 连接器和键控代码 | M |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 无 |
| 外部端子电镀材料 | 无 |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 粉橙色 |
| 中心线（间距） | 8mm[.31in] |
| 连接器高度 | 13.1mm[.51in] |
| 产品长度 | 17.4mm[.68in] |
| 产品宽度 | 26.4mm[1.03in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 |
| 工作温度（最大值）(°F) | 149 | 158 | 167 | 176 | 185 |
| 电缆类型 | RG 174 | RTK 031 |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-2 |
| 封装方法 | Box |
| 封装数量 | 200 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 3-1452483-3现货 |
| 原厂手册 | 3-1452483-3数据手册.PDF |
二、3-1452483-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-1452480-3 |  |
| 更多配套型号查询 | 3-1452483-3配套型号大全 |
三、3-1452483-3适用领域
泰科3-1452483-3连接器采用母端子护套设计，具备800V耐压、50Ω阻抗及0-6000MHz宽频信号传输能力，适用于以下领域：
1. 工业自动化与控制：
PBT GF10材质壳体（耐受-40℃至85℃温度）保障恶劣环境下的机械稳定性，直式电缆出口与180°出线角度适配紧凑空间布线，确保传感器、控制模块的信号链路在振动场景中的可靠性。
2. 汽车电子系统：
符合SAE/USCAR-2标准，键控代码"M"设计防止端子误插，支持.5mm插针精准对接，适用于发动机线束、ECU接口等车载信号传输场景，800V架构满足电气安全需求。
3. 通信与高频设备：
50Ω阻抗匹配与6GHz高频宽支持基站、路由器内部射频信号传输，RG174/RKT031同轴电缆压接端接确保抗干扰性能，单行2位布局平衡连接密度与信号完整性。
4. 紧凑型电子设备互连：
自由悬挂安装方式灵活适应线缆布局，17.4mm×26.4mm小型化壳体（中心间距8mm）优化空间利用率，适用于仪器仪表、能源设备内部模块间稳定电连接。
该连接器通过金镀层端子接触件、压接端接工艺及宽温域适应性，保障高频信号传输的长期稳定性，粉橙色外壳提升工业场景中的快速识别效率。
四、3-1452483-3常见问题与解决方案
1. 自由悬挂安装稳定性不足
问题：电缆安装方式缺乏机械固定点，外部振动或外力易导致位移。
方案：加装应力消除装置（如线缆扣或绑带锁），确保线束受力点均匀分布，或在近端增加辅助支撑架分散机械应力。
2. 密封防护等级局限
问题：非密封设计结构在湿度>80%RH环境易渗透污染物。
方案：操作前清洁连接界面，外加硅胶密封套管提升防护性，环境湿度需控制在80%RH以下（符合工作温度上限85℃限制）。
3. 母端子接触失效
问题：0.5mm接合插针压接高度偏差超±0.2mm或金镀层氧化引发电阻异常。
方案：按公差标准精准压接（参考接合直径0.5mm），使用无纤维棉签清洁金镀层氧化点，必要时更换同规格端子（端子类型：插座）。
4. PBT外壳耐候性风险
问题：PBT GF10材料在>85℃高温或酸碱环境易变形老化。
方案：避免接触腐蚀性介质（壳体颜色：粉橙色），持续超过70℃工况改用金属外壳型号，定期检测外壳结构完整性（宽度26.4mm区域为重点）。
5. 键控对接失效
问题：M型键控代码未与公端精确匹配，导致180°出线角度偏移。
方案：预安装校验两端键控代码及8mm中心距端子序列，采用导向销辅助180°轴向对准，确保屏蔽层完全接触（屏蔽：否）。
注： 本文由AI生成，已人工审核。
